IOTA d’entrée numérique Honeywell Experion PKS 8C-TDILA1 (51307141-175)

Présentation du produit

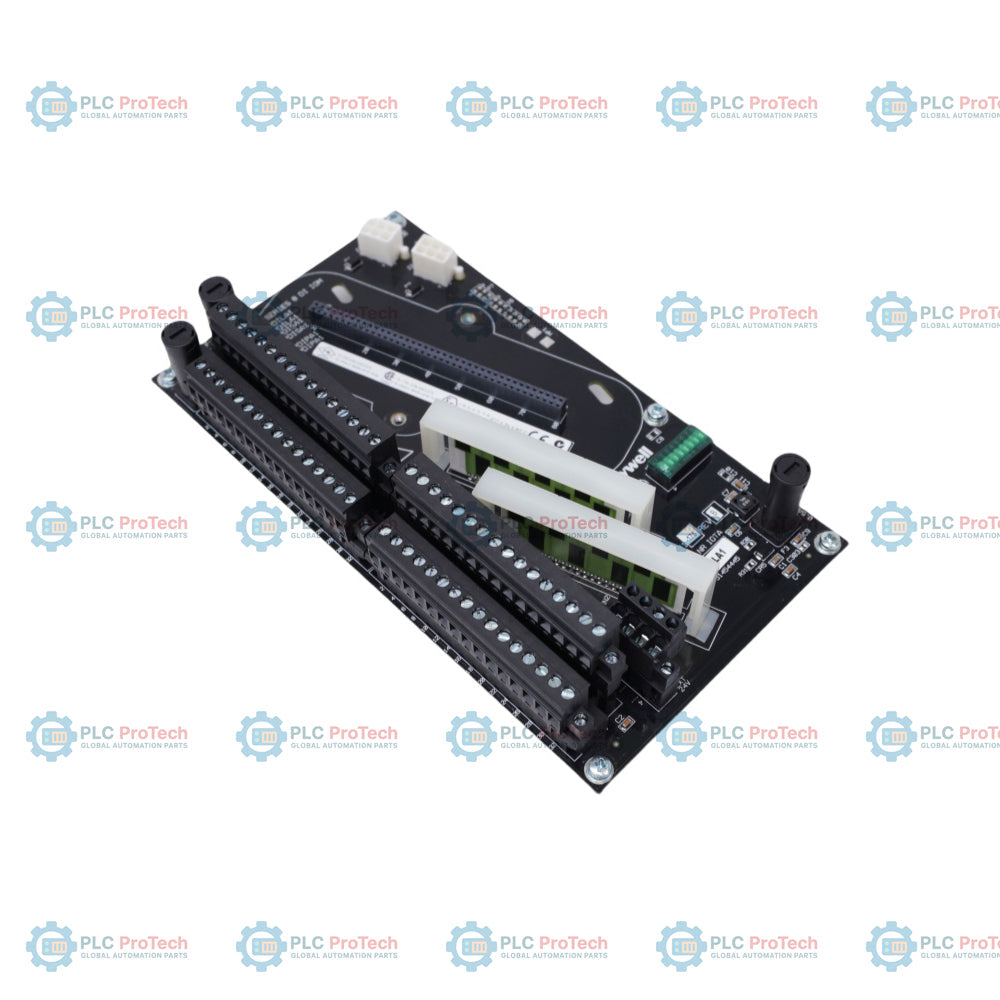

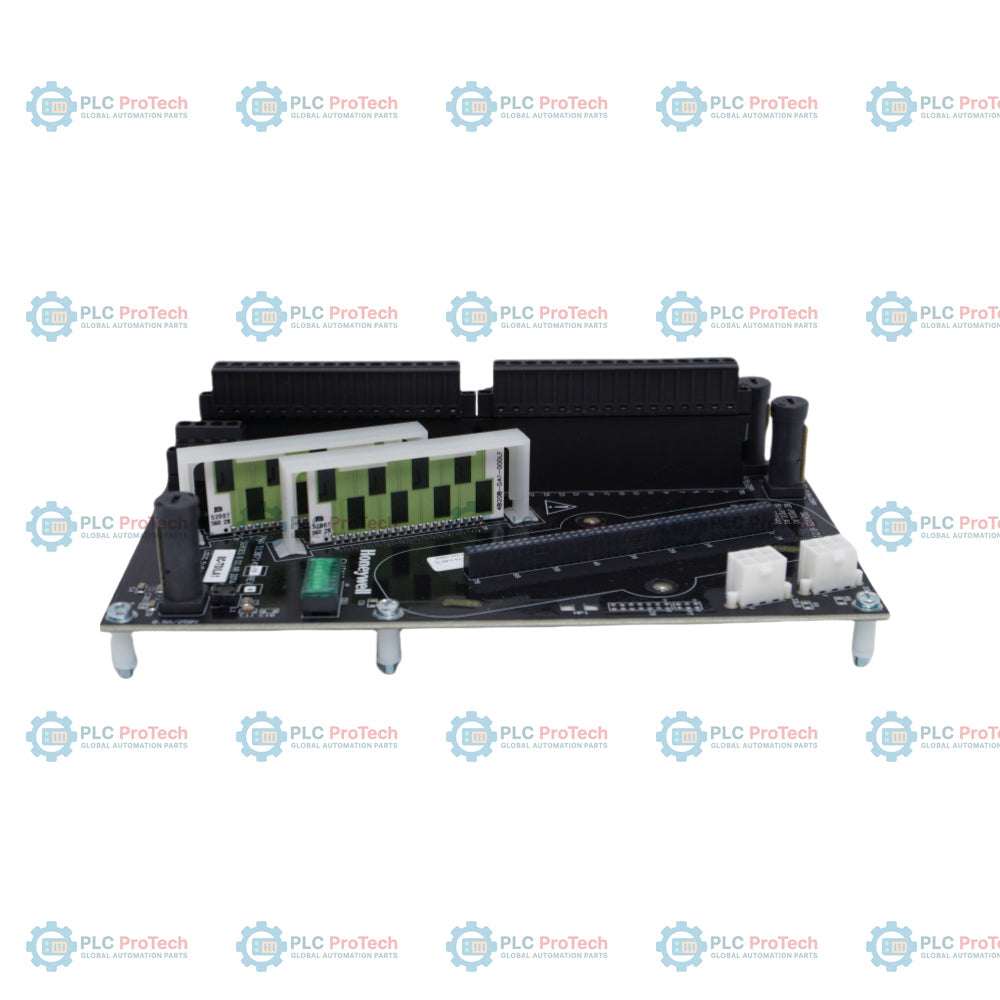

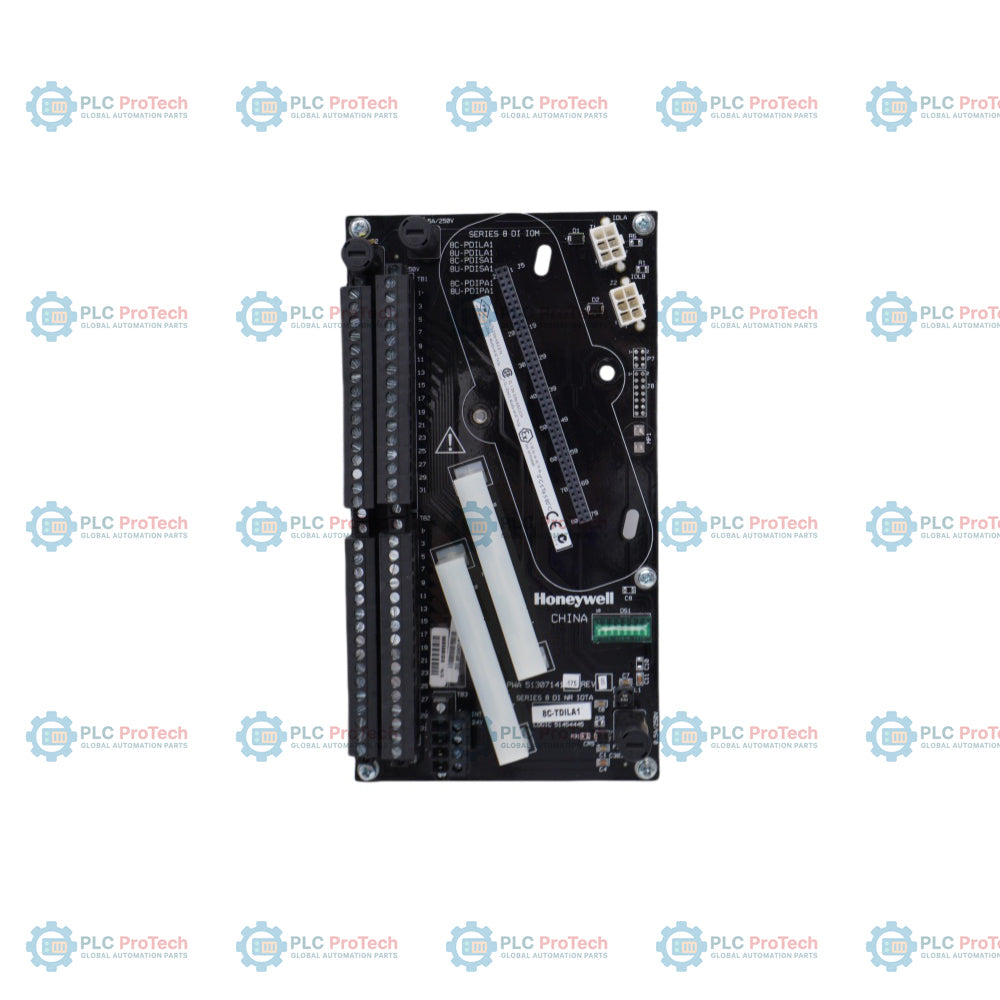

Le Honeywell 8C-TDILA1 (51307141-175) est un ensemble de terminaison d’entrées numériques (IOTA) haute densité appartenant à la famille d’E/S Experion PKS Series 8 . Ce module constitue la base physique et électrique du module d’entrées numériques 8C-PDILA1 et fournit 32 canaux d’acquisition de signaux discrets. Il est conçu pour s’interfacer avec des contacts de terrain tels que des boutons-poussoirs, des interrupteurs de fin de course et des contacts auxiliaires de démarreurs de moteurs. Le 8C-TDILA1 reprend l’orientation verticale caractéristique de la Series 8 afin d’optimiser l’espace dans l’armoire et d’améliorer la gestion thermique par convection naturelle. Cette variante spécifique, identifiée par le numéro de pièce 51307141-175, est dotée d’un revêtement de tropicalisation G3 appliqué en usine, ce qui la rend résistante aux gaz corrosifs et aux environnements fortement humides typiques des raffineries pétrolières et des usines de traitement chimique.

Configuration technique

L’architecture du 8C-TDILA1 (51307141-175) est optimisée pour le traitement rapide des signaux et la simplification de la maintenance sur site.

• Interface à 32 canaux à entrée unipolaire : fournit des raccordements pour jusqu’à 32 entrées discrètes partageant un retour commun afin de maximiser la densité de câblage.

• Revêtement de tropicalisation G3 : le suffixe « 175 » garantit que la carte est traitée pour résister aux conditions environnementales difficiles et la protège contre la corrosion due au sulfure d’hydrogène (H2S) et au chlore (Cl2).

• Format vertical : se monte sur un support Series 8, permettant un profil d’E/S « mince » qui réduit considérablement l’encombrement global de l’armoire du système de contrôle distribué.

• Gestion intégrée de l’alimentation : distribue une alimentation d’excitation de terrain de 24 VCC aux contacts d’entrée tout en maintenant l’isolation électrique du contrôleur C300.

• Maintenance simplifiée : la conception IOTA permet de remplacer le module électronique d’E/S sans modifier le câblage de terrain raccordé aux borniers.

Spécifications techniques

FAQ techniques

Le 8C-TDILA1 prend-il en charge les configurations redondantes de modules d’entrée ?

Non. Le 8C-TDILA1 est une IOTA « simple », ce qui signifie qu’il ne prend en charge qu’un seul module 8C-PDILA1. Pour les applications redondantes dans lesquelles deux modules surveillent les mêmes 32 points de terrain, vous devez utiliser la version redondante, le 8C-TDILB1.

Quelle tension d’excitation de terrain cette IOTA fournit-elle ?

Cette IOTA est conçue pour des entrées discrètes de 24 VCC. L’alimentation 24 VCC provient généralement de l’alimentation du système via le bus du support Series 8 et est distribuée aux contacts de terrain par l’intermédiaire des bornes de l’IOTA.

Puis-je utiliser cette IOTA dans un environnement non corrosif ?

Oui. Bien que le revêtement G3 (51307141-175) soit conçu pour les environnements difficiles, il est entièrement compatible avec les environnements standard des salles de contrôle. Il offre une couche de protection supplémentaire contre l’humidité imprévue ou les contaminants en suspension dans l’air.

Guide d’ingénierie et d’installation

• Organisation du câblage de terrain : Compte tenu de la densité de 32 canaux, utilisez des fils souples à brins fins avec des embouts pour tous les raccordements aux bornes à compression. Un étiquetage clair et un cheminement organisé dans les goulottes sont essentiels pour éviter la diaphonie et faciliter les dépannages ultérieurs.

• Intégrité de la mise à la terre : Assurez-vous que l’IOTA est correctement encliquetée dans le support Series 8 et que celui-ci est relié à la barre de terre des instruments. Une mise à la terre correcte est essentielle au bon fonctionnement des circuits internes de protection contre les surtensions lors des transitoires côté terrain.

• Dégagements thermiques : Maintenez le dégagement recommandé de 150 mm au-dessus et au-dessous de la rangée d’IOTA. La conception verticale repose sur « l’effet cheminée » pour le refroidissement ; l’obstruction de la circulation d’air peut provoquer des points chauds localisés et une défaillance prématurée du module d’E/S inséré.
