Honeywell Experion PKS 8C-TDODB1 IOTA de sortie numérique redondante

Présentation du produit

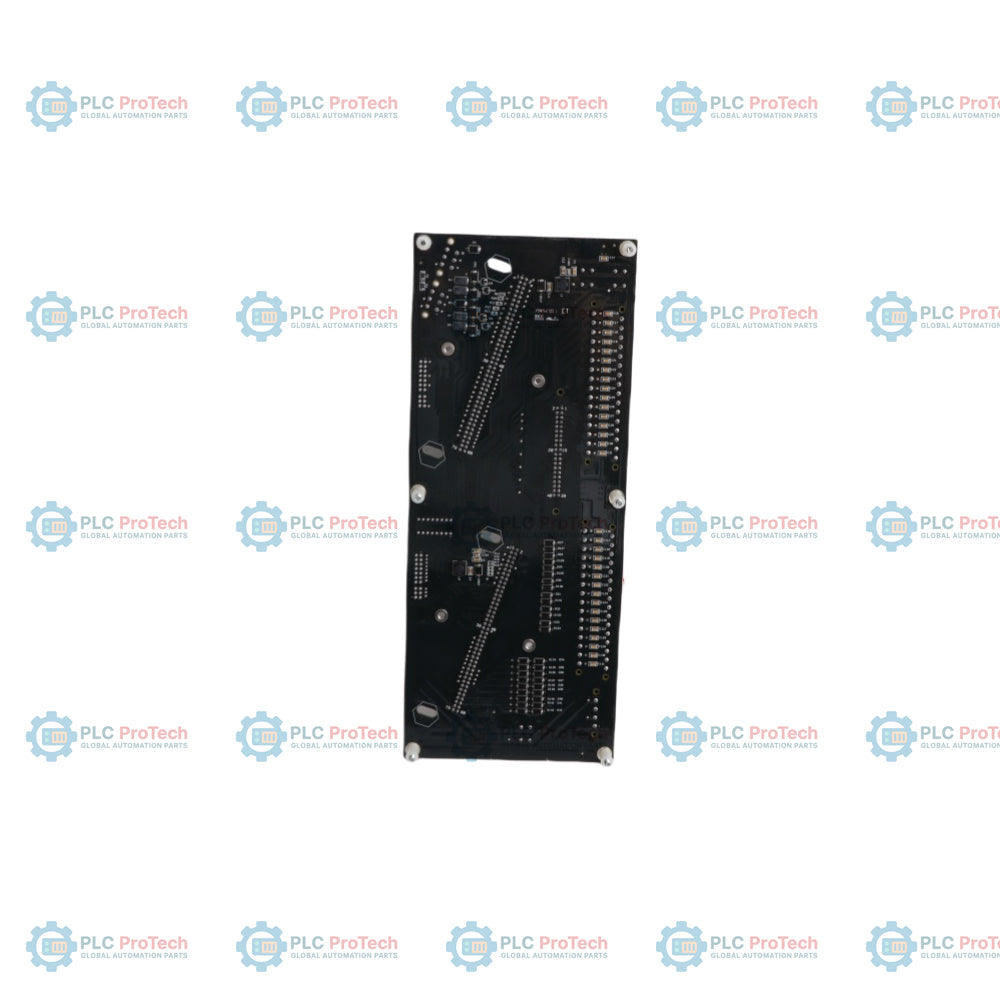

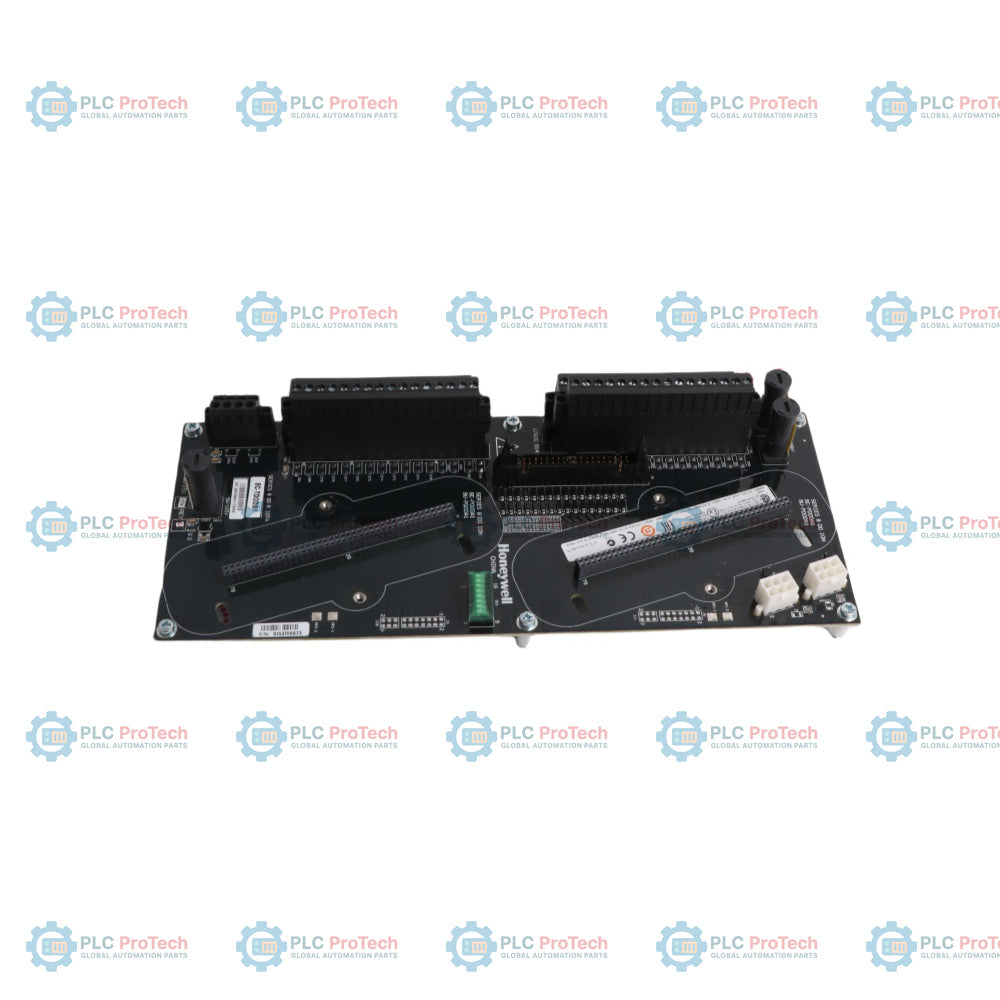

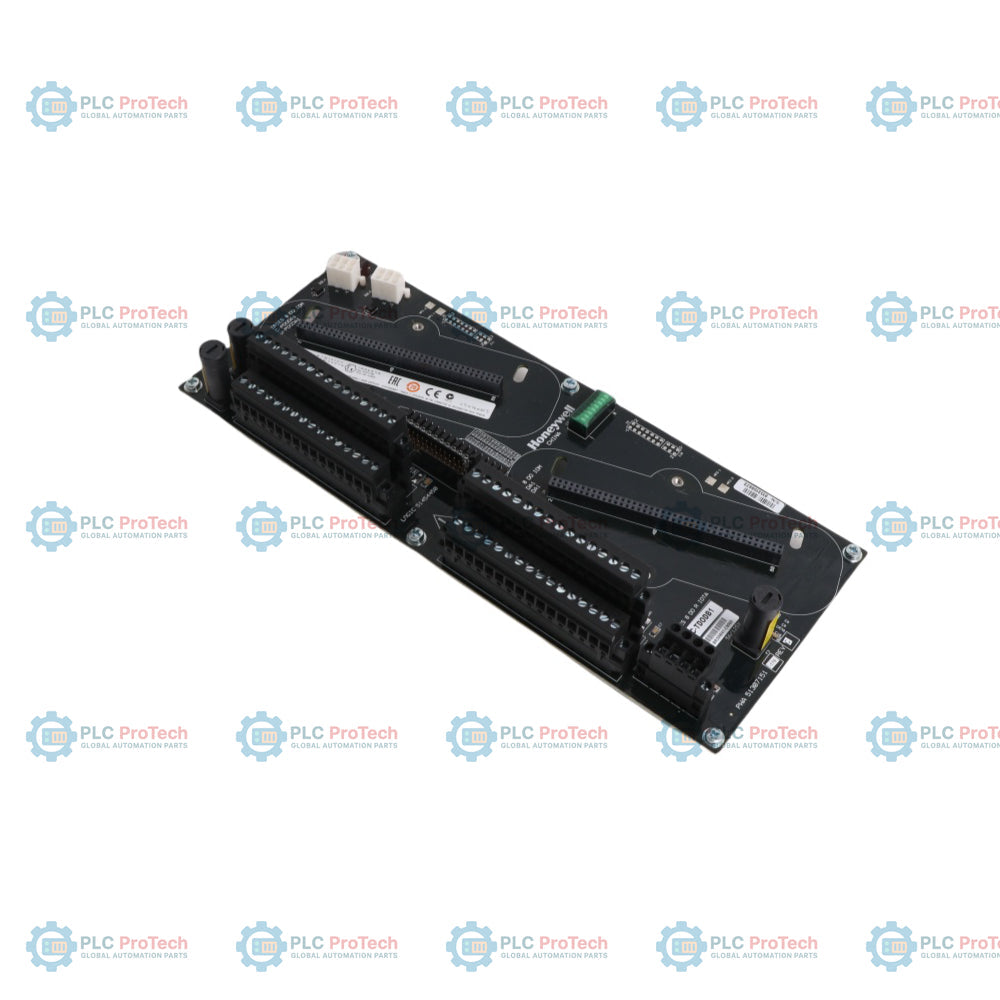

Le Honeywell 8C-TDODB1 (8CTDODB1) est un ensemble de terminaison d’E/S (IOTA) à sortie numérique haute disponibilité conçu pour la Experion PKS série 8 plateforme d’E/S. Cette IOTA « redondante » est un composant d’infrastructure critique qui permet à deux 8C-PDODA1 des modules de sortie numérique pour fonctionner selon une configuration 1-sur-2 (1oo2). Dans cette configuration, les modules primaire et secondaire fonctionnent en tandem ; si le module primaire tombe en panne, le module secondaire prend instantanément le contrôle des appareils de terrain sans « à-coup » dans le processus. Le 8C-TDODB1 est principalement utilisé dans les secteurs nécessitant une sécurité et une disponibilité critiques, tels que les systèmes d’arrêt d’urgence (ESD), les circuits de déclenchement des turbines, et les commandes critiques des collecteurs de solénoïdes dans les usines chimiques et les centrales électriques.

Configuration technique

Le 8C-TDODB1 est conçu pour fournir une base physique et électrique robuste pour la commande numérique redondante.

• Prise en charge des modules redondants: Dispose de deux emplacements dédiés aux modules de sortie numérique, assurant la gestion de la synchronisation et de la logique de partage de charge entre les deux unités.

• Densité de 32 canaux: Prend en charge jusqu’à 32 canaux de sortie numérique individuels, généralement utilisés pour piloter des solénoïdes 24 VCC, relais, ou de voyants lumineux.

• Revêtement de protection G3: Traité en usine avec une couche protectrice pour assurer une fiabilité à long terme dans les environnements très humides ou présentant de fortes concentrations de gaz corrosifs (conforme aux normes ISA G3).

• Conception d’E/S verticales: Utilise le format de montage vertical de la série 8, ce qui favorise la circulation naturelle de l’air pour le refroidissement et réduit l’encombrement global dans l’armoire de commande.

• Détection intégrée des fusibles grillés: Assure la protection des circuits et fournit un retour de diagnostic au contrôleur C300, permettant aux opérateurs d’identifier immédiatement les défauts de câblage côté terrain ou les courts-circuits.

Spécifications techniques

FAQ techniques

Puis-je utiliser un seul module sur l'IOTA 8C-TDODB1 ?Oui. Bien que le 8C-TDODB1 soit conçu pour la redondance, il peut fonctionner avec un seul module. Cependant, le système signalera une alarme « Redundancy Lost » jusqu'à ce que le deuxième module soit installé et synchronisé.

Quelle est la différence entre 8C-TDODA1 et 8C-TDODB1 ?Le 8C-TDODA1 est un IOTA « Single », ne prenant en charge qu'un seul module, sans redondance matérielle. Le 8C-TDODB1 est la version « Redundant », équipé de deux emplacements de modules pour les applications à haute disponibilité.

Cet IOTA fournit-il l'alimentation aux solénoïdes de terrain ?L'IOTA distribue une alimentation de 24 VCC du jeu de barres de l'armoire vers les sorties. Cependant, la capacité totale en courant est limitée par canal. Pour les solénoïdes à courant élevé, des relais d'interposition doivent être utilisés pour protéger les circuits de l'IOTA.

Guide d'ingénierie et d'installation

• Installation du câble de redondance : Assurez-vous que la liaison de redondance entre les deux modules est correctement enfichée. Sans cette liaison, les modules ne peuvent pas synchroniser leurs états internes, ce qui peut entraîner un fonctionnement indépendant et des conflits de commande.

• Raccordement du câblage de terrain : Lors du câblage des 32 canaux, utilisez des embouts de câble pour éviter que des brins de fil ne provoquent des courts-circuits entre des bornes adjacentes. Compte tenu de la forte densité du 8C-TDODB1, la gestion des câbles et un étiquetage clair sont essentiels pour faciliter les dépannages ultérieurs.

• Exigences de mise à la terre : L'IOTA doit être relié à la barre de terre de l'instrument par l'intermédiaire du système de mise à la terre du support. La mise à la terre adéquate est essentielle au bon fonctionnement du circuit de détection des fusibles grillés et pour empêcher les interférences électromagnétiques d'affecter la communication I/O Link.
