Présentation du produit

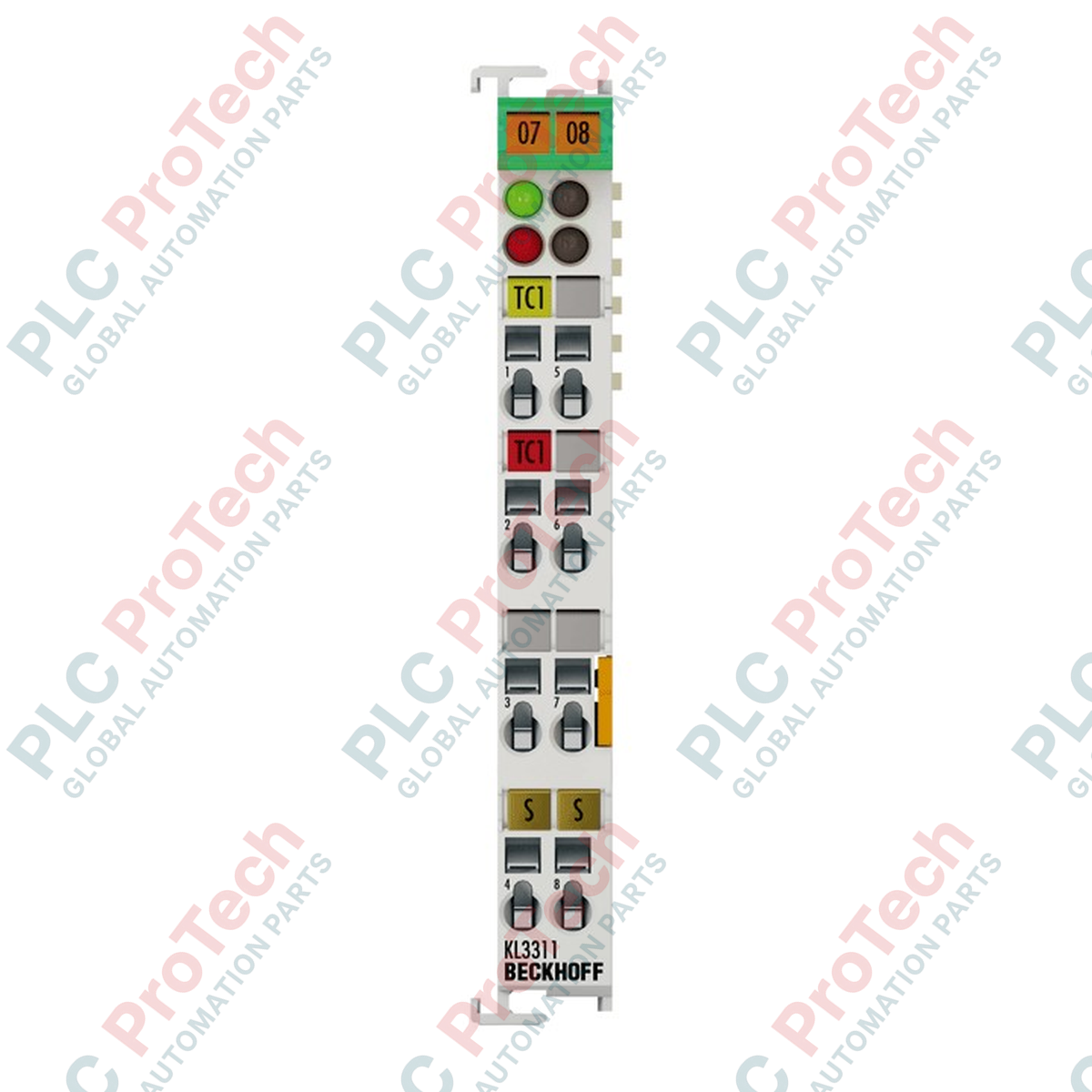

Le KL3311 (KL3311) est un terminal d’entrée analogique à 1 canal de haute précision, conçu pour le raccordement direct de thermocouples dans des environnements complexes d’automatisation industrielle. Conçu par Beckhoff pour le système K-bus, ce module est indispensable dans les applications de surveillance à haute température telles que la fabrication du verre, le traitement des métaux et la production d’électricité. Grâce à sa technologie avancée à 2 fils et à une isolation électrique de 500 V, le KL3311 garantit l’intégrité du signal et empêche les boucles de masse dans les environnements électromagnétiques perturbés. Sa capacité à traiter une large gamme de types de capteurs (J, K, L, B, E, N, R, S, T, U) en fait un équipement polyvalent pour maintenir la stabilité thermique et réduire les arrêts imprévus du système dans les boucles critiques de commande PID.
Configuration technique
Le KL3311 utilise un processus sophistiqué de conversion analogique-numérique sur 16 bits pour convertir les tensions non linéaires des thermocouples en données de température précises. Le module intègre une compensation interne de soudure froide, qui élimine le besoin de jonctions de référence externes, simplifiant ainsi le câblage sur site et réduisant les coûts d’installation. La communication avec le contrôleur de niveau supérieur est assurée par le coupleur de bus, où l’image de processus peut être configurée pour des données de 16 bits ou un octet de commande/état optionnel de 8 bits. Cette flexibilité permet aux ingénieurs de surveiller l’état des capteurs, notamment grâce à la détection de « défaillance de câblage », afin que toute condition de circuit ouvert soit immédiatement signalée à la logique de l’API et évite les dérives dangereuses du processus.
Caractéristiques techniques
| Fonction |
Détails des spécifications |
| Modèle |
KL3311 |
| Marque |
BECKHOFF |
| Origine |
Allemagne |
| Type d’entrée |
Thermocouple à 1 canal (types J, K, L, B, E, N, R, S, T, U) |
| Plage de mesure |
Dépend du capteur (type K par défaut : -100 à +1370 degrés C) |
| Résolution |
0,1 degré C par chiffre |
| Temps de conversion |
Environ 200 ms |
| Erreur de mesure |
Inférieure à +/- 0,5 pour cent (par rapport à la pleine échelle) |
| Isolation électrique |
500 V (K-bus par rapport à la tension du signal) |
| Consommation de courant |
65 mA typique (depuis le K-bus) |
| Dimensions |
Environ 12 mm x 100 mm x 68 mm |
| Poids |
0,07 kg (poids d’expédition : 2,0 kg) |
| Température de fonctionnement |
0 à +55 degrés C |
| Homologations |
CE, UL, ATEX, IECEx |
FAQ techniques
Comment le KL3311 gère-t-il la rupture d’un capteur ou la déconnexion des fils ?
Le module intègre une indication de « défaillance de câblage ». Si un fil de thermocouple est rompu ou déconnecté, le bit d’état dans l’image de processus est activé et les données d’entrée prennent une valeur limite définie, ce qui permet à la logique de sécurité de l’API de déclencher une alarme ou un arrêt d’urgence.
Ce module peut-il mesurer des signaux en millivolts sans thermocouple ?
Oui. Outre les types de thermocouples standard, le KL3311 peut être configuré pour mesurer des valeurs brutes en mV dans des plages de +/- 30 mV à +/- 120 mV. Cette fonction est particulièrement utile pour les capteurs personnalisés ou les instruments de laboratoire spécialisés.
Une configuration logicielle est-elle nécessaire pour le KL3311 ?
Le terminal fonctionne immédiatement avec les réglages par défaut (type K). Toutefois, pour modifier les types de capteurs ou ajuster l’image de processus (par exemple, pour activer les octets de commande/état), la configuration doit être effectuée via TwinCAT System Manager ou le coupleur de bus correspondant.
Guide d’ingénierie et d’installation
-
Précision de la jonction froide : Pour une précision de mesure optimale, évitez d’installer des composants générant de la chaleur (tels que des démarreurs de moteur haute puissance ou des alimentations) directement sous le KL3311. Une chaleur ambiante excessive peut créer des gradients thermiques au niveau des contacts du terminal, ce qui affecte la compensation interne de la jonction froide.
-
Blindage et réduction du bruit : Bien que le module soit électriquement isolé, utilisez toujours des câbles de thermocouple compensés (fils de prolongation) sur toute la liaison jusqu’au terminal. Assurez-vous que le blindage du câble est mis à la terre au point d’entrée de l’armoire de commande afin de réduire au minimum les interférences EMI sur les signaux mV basse tension.
-
Conformité Ex ec : Lorsqu’il est installé dans des environnements ATEX/IECEx de zone 2, le terminal doit être placé dans une enveloppe offrant au moins une protection IP54. Assurez-vous que l’alimentation est coupée avant de brancher ou de débrancher le module afin d’éviter les risques d’étincelles dans les atmosphères dangereuses.
