Présentation du produit

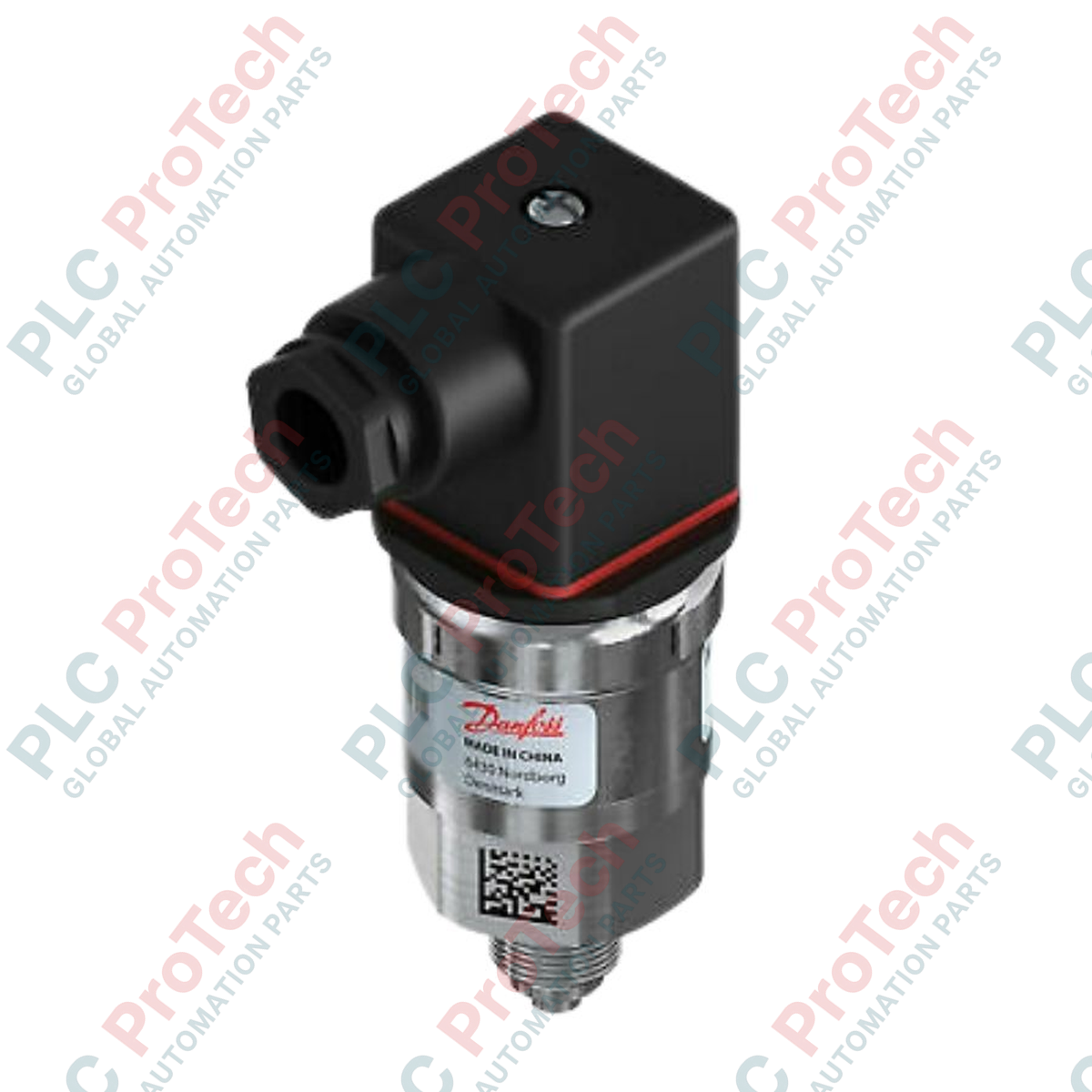

Le 060G1105 (060G1105) est un transmetteur de pression compact mais robuste de la série MBS 3000, conçu par Danfoss pour fournir une mesure fiable de la pression dans presque toutes les applications industrielles. Ce modèle est conçu pour résister aux conditions environnementales difficiles, notamment aux températures extrêmes du fluide et aux niveaux élevés d’interférences électromagnétiques. En convertissant une plage de pression relative de 0 à 40 bar en un signal de sortie normalisé de 4 à 20 mA, le 060G1105 assure une transmission de données haute fidélité vers des systèmes API ou DCS distants. Sa conception robuste est optimisée pour les systèmes hydrauliques, les compresseurs d’air et les machines industrielles générales, où la précision et la résistance aux vibrations sont essentielles pour prévenir les défaillances du système et réduire les coûts de maintenance.
Configuration technique
La plateforme MBS 3000 utilise un élément sensible piézorésistif, qui offre une excellente stabilité et une protection contre les pics de pression. La configuration 060G1105 comprend spécifiquement un raccord de pression G 1/4 A (EN 837), standard des interfaces hydrauliques et pneumatiques européennes, garantissant un assemblage mécanique étanche. Pour l’intégration électrique, elle utilise la fiche largement reconnue Pg 9 (EN 175301-803), facilitant l’installation et la maintenance rapides. En tant que transmetteur de pression « relative », il se réfère à la pression atmosphérique ambiante, ce qui le rend parfaitement adapté aux systèmes en boucle ouverte où la surveillance de la pression interne par rapport à l’environnement constitue l’objectif principal du contrôle. L’électronique interne est étalonnée au laser afin de maintenir une excellente linéarité sur toute la plage de mesure de 40 bar.
Spécifications techniques
| Caractéristique |
Spécification |
| Modèle |
060G1105 |
| Marque |
Danfoss |
| Type |
MBS 3000 - 2611 - 1 AB04 |
| Plage de mesure |
0 - 40 bar |
| Signal de sortie |
4 - 20 mA |
| Référence de pression |
Relative |
| Raccord de pression |
G 1/4 A (EN 837) |
| Raccordement électrique |
Fiche Pg 9 (EN 175301-803-A) |
| Température de fonctionnement |
-40 à 85 deg C |
| Poids net |
0.3 kg |
| Poids d’expédition |
1.5 kg |
FAQ techniques
Comment le 060G1105 gère-t-il les pics de pression hydrauliques ou la cavitation ?
La série MBS 3000 est conçue avec une capacité élevée de résistance à la surpression. Toutefois, pour les systèmes soumis à des chocs hydrauliques fréquents, il est recommandé d’utiliser la variante MBS 3050, qui comprend un amortisseur d’impulsions intégré, ou d’installer un orifice d’amortissement séparé afin de protéger le capteur piézorésistif contre la fatigue mécanique.
Quelle est la longueur maximale du câble pour le signal de 4 à 20 mA ?
Comme le 060G1105 utilise un signal en boucle de courant, il peut généralement transmettre des données sur des distances supérieures à 500 mètres sans perte significative du signal, à condition que la résistance de la boucle, y compris la résistance du câble et celle de l’entrée du contrôleur, ne dépasse pas la capacité de charge maximale du transmetteur à la tension d’alimentation concernée.
La fiche Pg 9 peut-elle être remplacée par une autre interface électrique ?
Le 060G1105 est doté d’un boîtier Pg 9 fixe. Pour modifier l’interface électrique, par exemple avec un connecteur M12, il faudrait spécifier un autre sous-modèle de la série MBS 3000, car le boîtier et le câblage interne sont scellés en usine afin de préserver son indice de protection IP industriel.
Guide d’ingénierie et d’installation
-
Couple de serrage mécanique et étanchéité : Lors du montage du filetage G 1/4 A, utilisez une rondelle d’étanchéité en cuivre ou à surface collée afin de garantir un raccordement étanche à la pression. Serrez au couple spécifié, généralement de 20 à 30 Nm pour ce type de filetage, afin d’éviter d’endommager les filets ou l’élément sensible interne par une contrainte mécanique excessive.
-
Étanchéité environnementale : Pour maintenir l’indice de protection IP65 de la fiche Pg 9, vérifiez que le joint en caoutchouc fourni est correctement positionné entre la fiche et le corps du transmetteur. Veillez à serrer suffisamment le presse-étoupe autour de la gaine du câble afin d’empêcher la pénétration d’humidité par effet capillaire.
-
Blindage du signal : Dans les environnements fortement parasités en haute fréquence, notamment à proximité de variateurs de fréquence, utilisez un câble blindé pour la boucle de 4 à 20 mA. Le blindage doit être raccordé à la terre fonctionnelle uniquement côté armoire de commande afin d’éviter les boucles de masse susceptibles d’introduire des erreurs de décalage dans la mesure de pression.
