Fabricant : Omron
N° de produit : CS1W-DA08C
Pays d'origine :Japon
Type de produit : Modules de sortie analogique
Paiement : Virement bancaire, Western Union
Poids : 1500g
Dimensions : 150 mm x 135 mm x 50 mm
Port d'expédition : Xiamen
Garantie : 12 mois

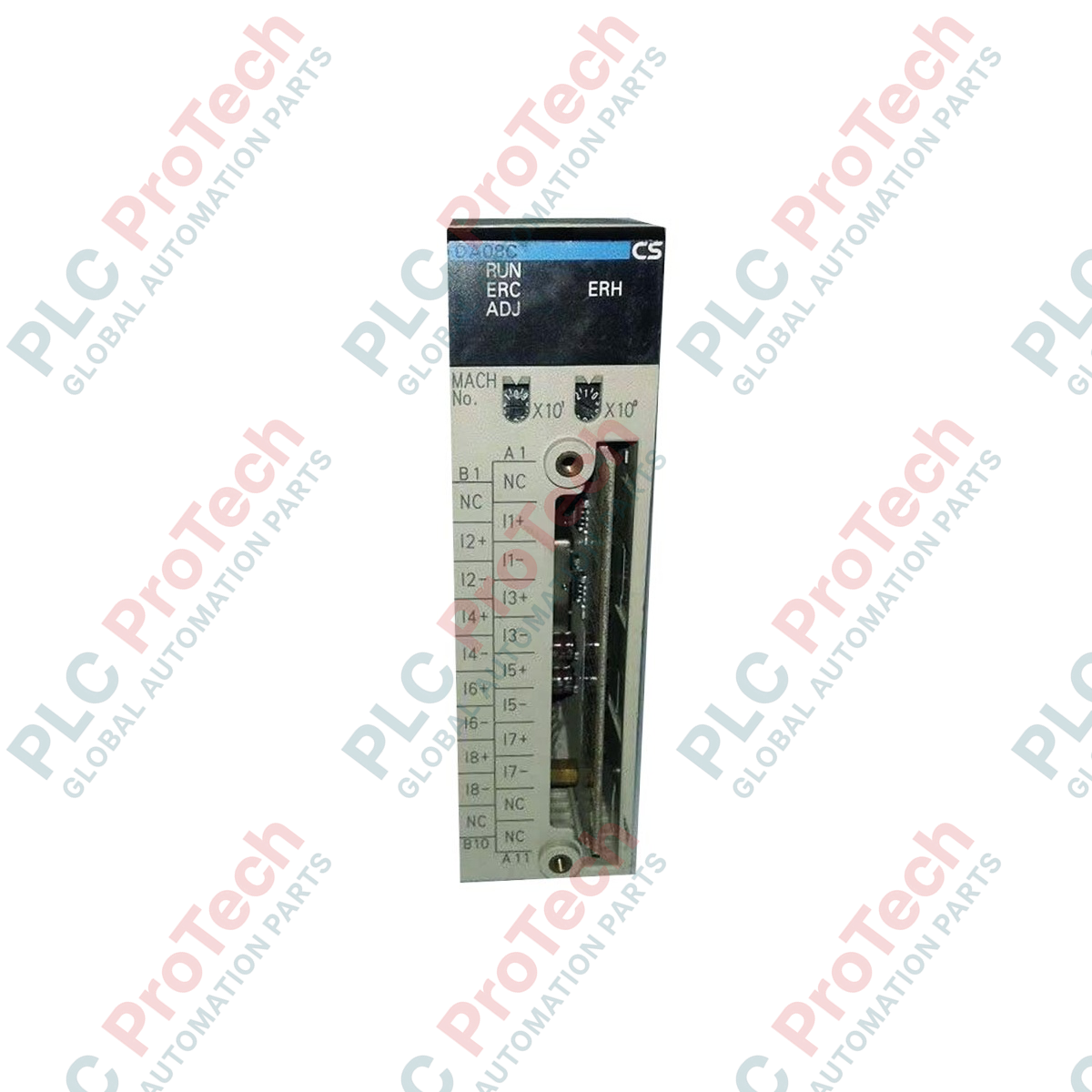

Le traitement des signaux analogiques au sein de l’architecture d’API Omron CS1 est assuré avec une grande précision par le module de sortie analogique Omron CS1W-DA08C, qui fournit huit canaux indépendants pour les boucles de régulation des procédés. Ce module haute densité se monte directement sur un rack CPU de la série CS1 ou sur un rack d’extension, et convertit les valeurs numériques de la mémoire de l’API en sorties standard de tension ou de courant. Chaque canal peut être configuré indépendamment pour différentes plages de signaux, ce qui permet au contrôleur de communiquer simultanément avec différents types d’actionneurs de terrain, de vannes de régulation et de régulateurs de vitesse. Doté d’une isolation de qualité industrielle et d’un bornier amovible, le CS1W-DA08C garantit un fonctionnement fiable et réduit les temps d’arrêt lors des interventions sur site.
| Paramètre | Spécification |
|---|---|
| Fabricant | Omron |
| Numéro de modèle | CS1W-DA08C |
| Type de module | Module de sortie analogique |
| Nombre de sorties analogiques | 8 canaux |
| Plages du signal de sortie (tension) | 1 à 5 V, 0 à 10 V, 0 à 5 V, -10 à 10 V |
| Plages du signal de sortie (courant) | 4 à 20 mA |
| Méthode de sélection du signal | Configuré séparément pour chaque canal de sortie via la mémoire de l’API |
| Connexion externe | Bornier amovible |
| Consommation de courant interne (5 VCC) | 0,13 A |
| Consommation de courant externe (24 VCC) | 0,25 A (indiqué comme 25 V dans les anciennes données de référence) |
| Température de fonctionnement | De 0 à 55 °C |
| Pays d’origine | Japon |
| Poids d’expédition (calculé) | 1,5 kg |
| Dimensions de l’emballage (calculées) | 150 mm x 135 mm x 50 mm |
Le CS1W-DA08C est couramment utilisé dans les systèmes nécessitant des sorties haute densité en tension/courant. Il se distingue du CS1W-DA08V par son mode de raccordement ; le suffixe « C » désigne une interface à bornier plutôt qu’un connecteur haute densité, ce qui simplifie le câblage direct dans les armoires de commande standard. Lors de la migration d’un matériel hérité de la série C500 vers CS1, ce module constitue le remplacement moderne prévu pour les unités C500-DA001/DA005, bien que les structures d’adressage dans CX-Programmer doivent être mises à jour pour correspondre aux allocations de la zone DM du CS1.
La perte de l’alimentation externe de 24 VCC du module constitue un point de défaillance fréquent sur le terrain. Si l’alimentation externe descend sous les niveaux critiques, le module déclenche une erreur et toutes les sorties reviennent à leur état désactivé, généralement 0 V ou 0 mA, selon la configuration de sécurité. Le programme de l’API doit toujours surveiller les bits d’état de santé du module et gérer les verrouillages afin d’éviter les surpressions du procédé ou les déplacements incontrôlés des vannes lors d’une perte d’alimentation.
Pour garantir une excellente intégrité du signal, utilisez des câbles blindés à paires torsadées pour toutes les liaisons analogiques et mettez les blindages à la terre à une seule extrémité, généralement sur la barre de terre du panneau API. Vérifiez que les commutateurs rotatifs du numéro d’unité situés à l’avant du CS1W-DA08C sont correctement réglés avant de mettre le rack sous tension ; ces commutateurs définissent l’adresse de début des mots DM alloués, dans lesquels sont écrits les plages de chaque voie et les paramètres de conversion.
AVERTISSEMENT CRITIQUE :
Mettez l’ensemble du rack API hors tension et coupez toutes les alimentations externes de 24 VCC avant d’installer, de retirer ou d’effectuer la maintenance du module. Le remplacement du module sous tension peut entraîner des dommages matériels permanents, un défaut du processeur ou des mouvements inattendus des actionneurs sur le terrain.
Réglez le commutateur rotatif du numéro d’unité situé sur le panneau avant du module sur une valeur unique correspondant à votre allocation d’E/S dans CX-Programmer.
Alignez les guides supérieur et inférieur du module avec l’emplacement prévu sur le fond de panier CS1, puis appuyez fermement sur le module jusqu’à ce qu’il s’enclenche.
Raccordez le bornier précâblé à l’avant du module et serrez les vis de fixation pour sécuriser l’interface.
Appliquez une alimentation externe de 24 VCC aux bornes désignées, mettez le rack API sous tension et téléchargez les données de configuration pour commencer la mise en service.
