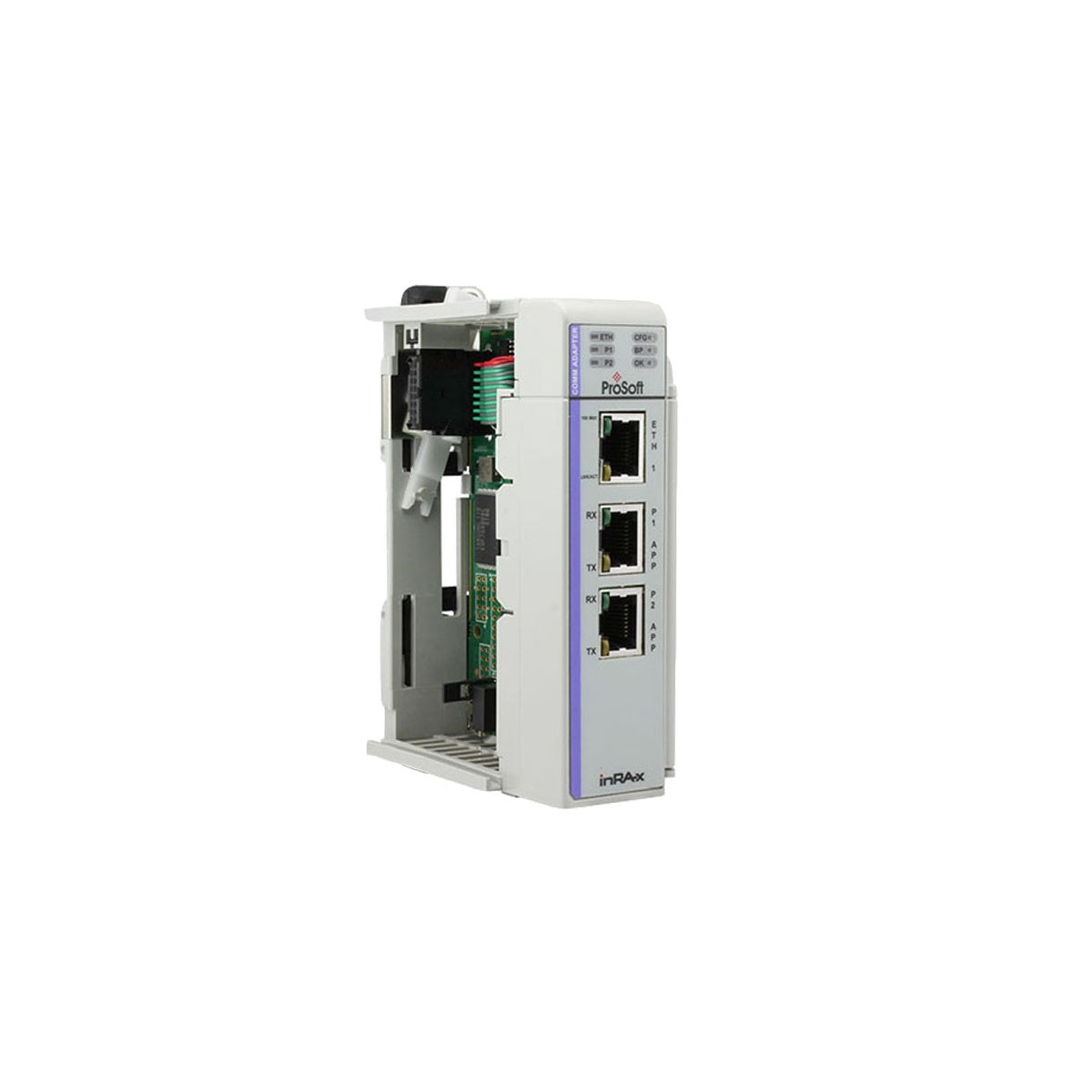

ProSoft MVI69E-MBS module de communication série amélioré Modbus CompactLogix

Description

Conçu pour faciliter une communication série transparente au sein des plateformes de contrôle Rockwell Automation CompactLogix, le ProSoft MVI69E-MBS assure l’intégration haut débit de dispositifs utilisant les protocoles Modbus RTU et ASCII. En tant que module d’interface direct sur le fond de panier 1769, ce module permet aux processeurs CompactLogix de communiquer facilement avec jusqu’à deux réseaux Modbus indépendants. Le dispositif fonctionne comme maître ou esclave Modbus, en utilisant une cartographie mémoire définie par l’utilisateur pour transférer jusqu’à 240 mots de registre dans chaque sens. La configuration est gérée au moyen de l’utilitaire dédié ProSoft Configuration Builder, permettant aux ingénieurs de terrain de définir les débits en bauds, la parité et les décalages de transfert de données sans écrire de logique à relais complexe.

Fonctionnalités clés

• Deux ports série isolés : prennent en charge la configuration indépendante des normes série RS-232, RS-422 ou RS-485.
• Allocations mémoire flexibles : options ajustables de taille de base de données d’entrée/sortie de 60, 120 ou 240 entiers de 16 bits, adaptées aux capacités mémoire du contrôleur.
• Prise en charge multiprotocole : prise en charge des modes de fonctionnement Modbus RTU (binaire avec CRC-16) et Modbus ASCII (avec contrôle d’erreur LRC).
• Diagnostics intégrés : les codes d’erreur détaillés, les compteurs réseau et les registres d’état des ports sont directement mappés sur les tags du contrôleur.
• Adressage sélectionnable par logiciel : sélection complète par logiciel des adresses de nœud maître ou esclave, de 1 à 247.

Applications

• Interface entre les systèmes CompactLogix et les variateurs de fréquence (VFD) ainsi que les centres de commande de moteurs (MCC).
• Connexion d’ordinateurs de débit existants, de systèmes SCADA et d’interfaces homme-machine (IHM).
• Intégration de contrôleurs de puissance multiparamètres, de relais de protection et de dispositifs RTU dans les ateliers de production.
• Systèmes de télémesure distribués et installations municipales d’automatisation à distance.

Spécifications techniques

Observations techniques empiriques

Modèles alternatifs et compatibilité

Le MVI69E-MBS constitue une solution de remplacement améliorée du module historique MVI69-MCM. Bien que leurs encombrements soient identiques, la série « E » utilise des instructions complémentaires (AOI) plutôt que des transferts de blocs basés sur la logique à relais traditionnelle. La conversion de systèmes historiques existants nécessite la mise à jour des structures de tags du contrôleur dans Studio 5000 et le téléchargement des derniers fichiers .L5X depuis ProSoft.

Pièges liés aux applications et remarques d’ingénierie

Respectez la distance admissible par rapport à l’alimentation 1769 lors de la planification de l’implantation du système. Le module a une valeur de distance de 4, ce qui signifie qu’il ne peut pas être installé à plus de 4 emplacements du module d’alimentation. Le dépassement de cette limite entraînera des défaillances intermittentes de la communication sur le fond de panier et des problèmes de démarrage du module.

Conseils de mise en service et de câblage

Utilisez toujours les adaptateurs de bornier RJ45-vers-DB9 fournis afin de garantir l’alignement des broches pour les topologies multidrop RS-485. Si vous fabriquez des câbles RJ45 personnalisés, respectez les bonnes pratiques de blindage et terminez les longues liaisons RS-485 par des résistances de 120 ohms entre les bornes Rx/Tx afin d’atténuer les réflexions du signal.

Directives d’installation

1. 1
   Assurez-vous que les modules contrôleur et d’alimentation sont solidement fixés au rail DIN avant l’installation.
2. 2
   Alignez les rainures à languette du MVI69E-MBS avec celles du module adjacent, puis faites glisser l’unité jusqu’à sa mise en place.
3. 3
   Enclenchez les verrous supérieur et inférieur du panneau latéral afin de sécuriser la connexion au fond de panier.
4. 4
   Connectez les interfaces série à l’aide des adaptateurs de câblage RJ45-vers-DB9 appropriés, en fixant tout dispositif nécessaire de retenue des câbles.
