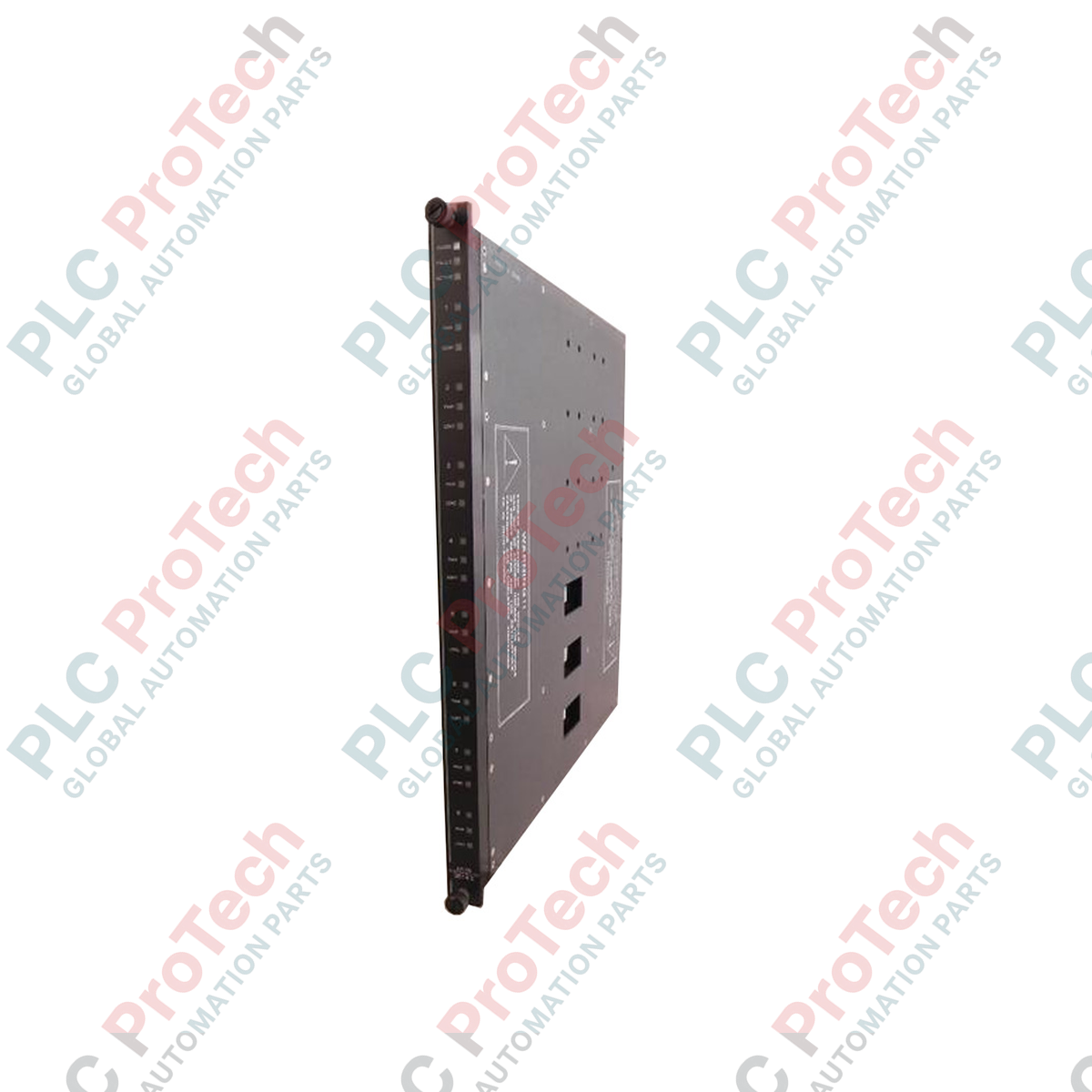

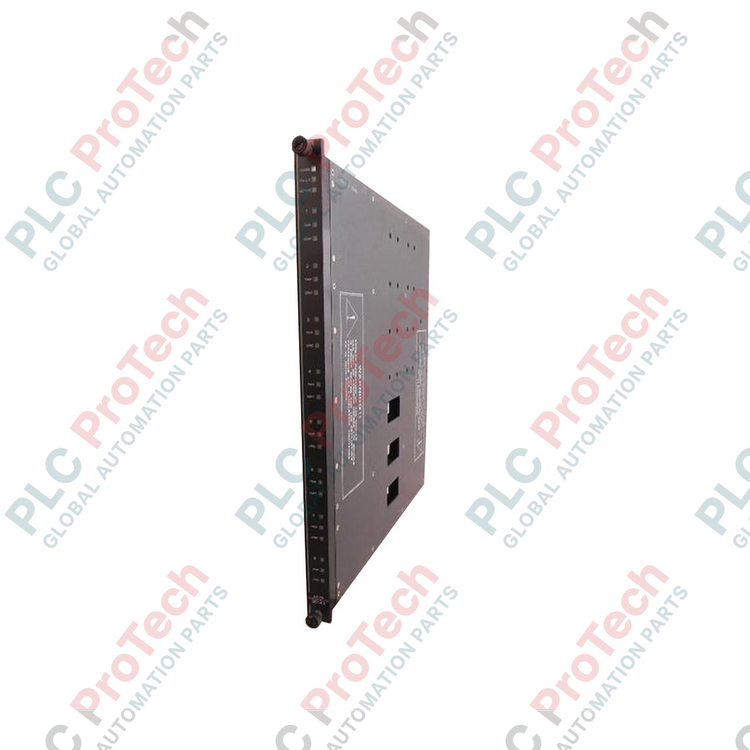

Triconex 3614E | Module de sortie numérique surveillée | Série Tricon

Présentation du produit

Le 3614E (3614E) est un ensemble de sorties numériques supervisées (SDO) à haute intégrité, conçu pour le système de sécurité à redondance modulaire triple (TMR) Triconex. Ce module est spécialement conçu pour piloter les actionneurs de terrain tout en assurant une supervision continue des circuits du module et du câblage de terrain externe. Dans les applications industrielles critiques telles que l’arrêt d’urgence (ESD) dans les raffineries, les systèmes de détection d’incendie et de gaz (F&G) sur les plateformes offshore et la protection des chaudières dans les centrales électriques, le Triconex 3614E joue un rôle essentiel pour garantir la sécurité fonctionnelle. En détectant les conditions de sortie bloquée à l’état actif ou inactif, ainsi que les circuits ouverts ou en court-circuit dans les boucles de terrain, il réduit considérablement la probabilité de défaillance à la sollicitation et élimine les déclenchements intempestifs entraînant des arrêts de production coûteux.

Architecture TMR et diagnostics avancés

Le 3614E utilise une architecture sophistiquée de tolérance aux pannes implémentée matériellement (HIFT). Contrairement aux sorties numériques standard, la nature « supervisée » de ce module lui permet d’effectuer des contrôles complets de la charge.

• Vote à triple redondance : Le module reçoit trois commandes de sortie indépendantes provenant des processeurs principaux. Ces commandes sont soumises à un vote au niveau matériel avant l’activation, ce qui garantit qu’une défaillance sur une seule voie interne ne compromet pas l’état de la sortie.

• Supervision de la boucle de terrain : Le 3614E injecte de brèves impulsions de diagnostic de faible niveau, trop courtes pour affecter l’état de l’actionneur, afin de vérifier l’intégrité du câblage de terrain. Il peut distinguer un interrupteur de sortie défaillant, un fusible grillé ou un fil coupé sur le terrain.

• Rails d’alimentation redondants : L’ensemble dispose d’une double entrée d’alimentation afin de garantir que la charge de sortie reste alimentée même en cas de défaillance d’une source d’alimentation.

• Intégrité de sécurité : Optimisé pour les applications SIL 3, le module offre une capacité de démarrage à froid et une isolation rapide des défaillances, empêchant les défaillances de mode commun de se propager dans le système.

Spécifications techniques

FAQ techniques

Comment le 3614E gère-t-il les conditions de « court-circuit » sur le terrain ?

Le 3614E intègre une limitation active du courant et un arrêt automatique pour assurer la protection contre les surintensités. Si un court-circuit est détecté, le module isole le canal concerné et signale une « défaillance de terrain » dans les journaux de diagnostic, tout en maintenant les autres canaux opérationnels.

Quelle est la différence entre le 3614E et les modules standard non supervisés ?

La désignation « E » et le statut « supervisé » indiquent que le 3614E surveille la tension et le courant réels au niveau de la borne de terrain. Un module standard ne surveille que l’état des circuits internes, tandis que le 3614E vérifie que le dispositif de terrain est effectivement connecté et capable de répondre.

Ce module peut-il être remplacé à chaud pendant le contrôle actif du procédé ?

Oui. Le Triconex 3614E est entièrement remplaçable à chaud. Lorsqu’il est inséré dans un emplacement de châssis redondant, le module effectue un autotest et synchronise son état avec l’ensemble TMR actif sans provoquer de perturbation de l’état des sorties.

Guide d’ingénierie et d’installation sur le terrain

• Adaptation à l’actionneur : Vérifiez que le courant minimal de maintien de l’actionneur de terrain est supérieur au seuil de l’impulsion de supervision. Pour les solénoïdes à très faible consommation, utilisez une résistance de charge fictive, généralement de 10 kΩ, en parallèle afin d’éviter les fausses alarmes de « circuit ouvert ».

• Mise à la terre et blindage : Raccordez les blindages des câbles à la barre de terre du panneau de terminaison externe (ETP). Pour les lignes SDO 24 VCC, maintenez une séparation d’au moins 10 cm par rapport aux câbles CA haute tension afin de réduire les parasites induits pendant le cycle des impulsions de supervision.

• Gestion thermique : Compte tenu du poids d’expédition de 5,0 kg et de la forte densité des composants, assurez-vous que l’armoire dispose d’une ventilation à air forcé si plusieurs modules 3614E sont empilés. Des charges élevées sur tous les canaux simultanément peuvent provoquer un échauffement localisé.

Avantages pour l’ingénierie d’exploitation

• Résistance aux environnements difficiles : Le 3614E est doté d’un revêtement de protection sur tous les circuits imprimés internes, offrant une résistance supérieure au sulfure d’hydrogène (H2S) et à la forte humidité présentes dans les secteurs minier et de la transformation chimique.

• Récupération rapide après défaillance : Le module signale les écarts de diagnostic au processeur principal en un cycle d’analyse, généralement en moins de 50 ms, permettant une action corrective rapide avant le dépassement d’une limite de sécurité du procédé.

• Compatibilité descendante : Il s’intègre parfaitement aux châssis Tricon v9 existants comme aux châssis v11 modernes, protégeant les investissements réalisés dans l’infrastructure existante lors des extensions du système.
