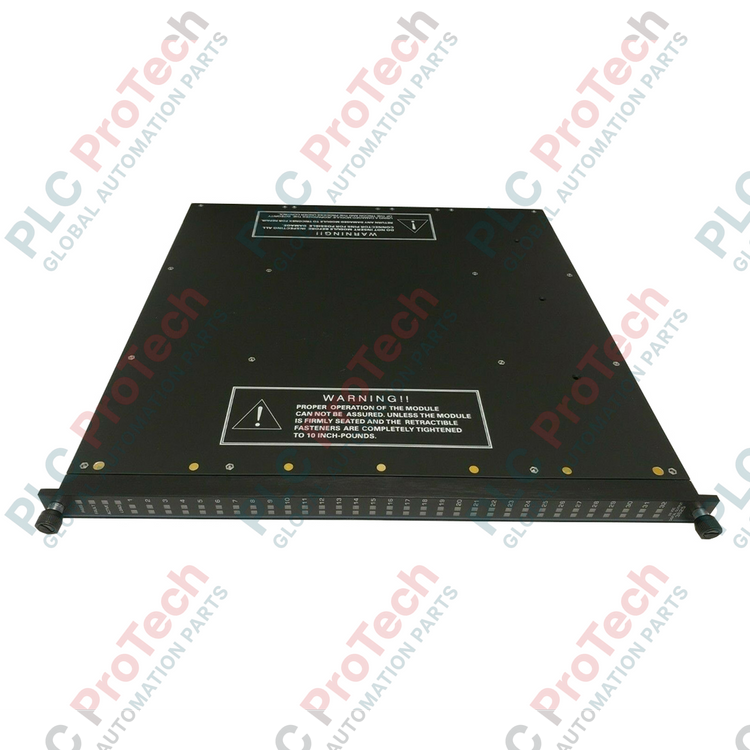

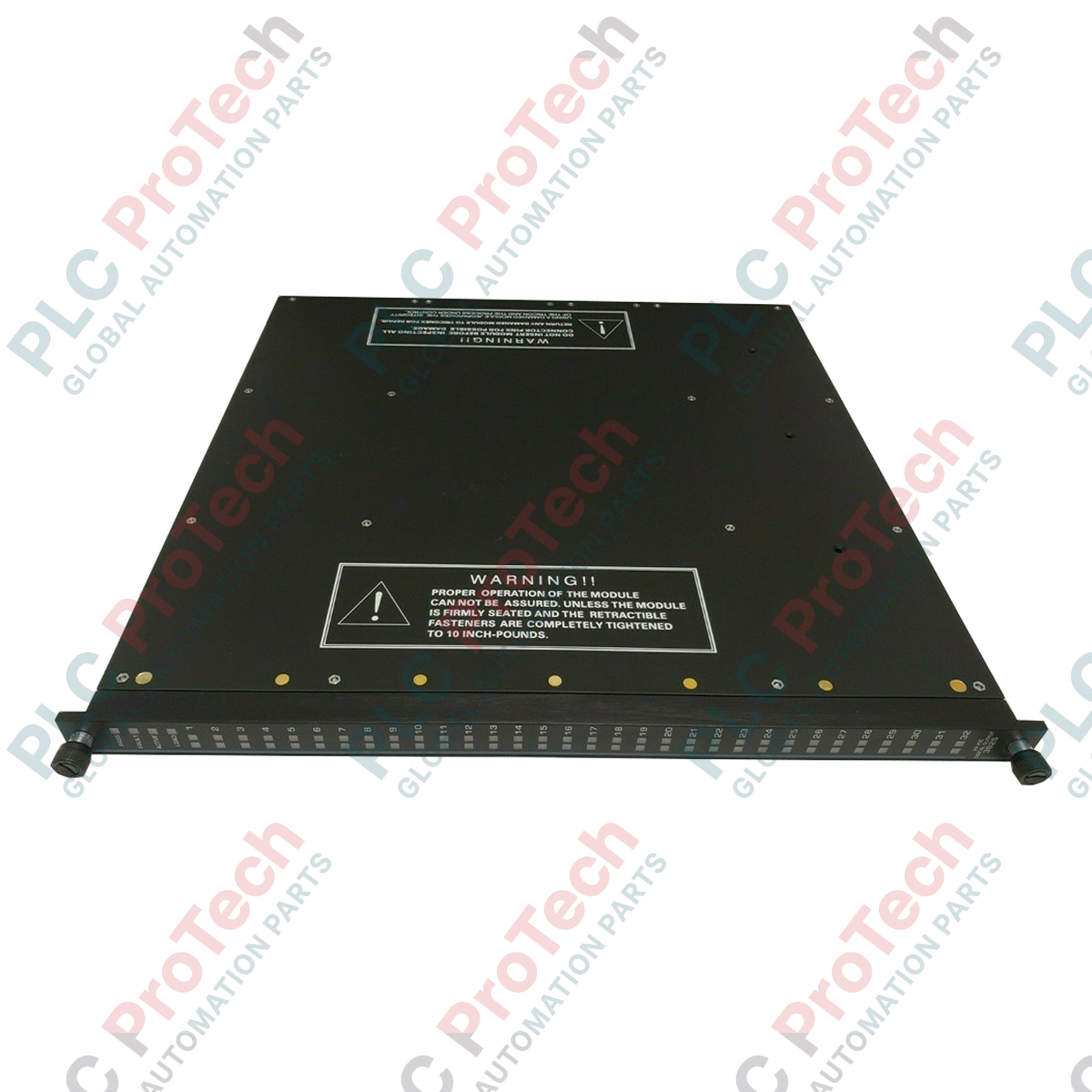

Triconex 3625 | Module de sortie numérique TMR 24 VCC

Présentation du produit

Le 3625 (3625) est un module de sorties numériques à haute disponibilité conçu pour le Triconex système de sécurité à redondance modulaire triple (TMR). Doté de 32 points de sortie communs, ce module fournit l’interface essentielle entre le contrôleur de sécurité et les éléments finaux de commande tels que les électrovannes, les actionneurs, et les démarreurs de moteur. En tant que composant basé sur la redondance modulaire triple (TMR), le 3625 utilise trois canaux internes indépendants pour effectuer un vote deux-sur-trois (2oo3) au niveau matériel, garantissant qu’une défaillance d’un seul composant n’entraîne pas de déclenchement intempestif ni d’incapacité à envoyer une commande. Ce niveau de tolérance aux pannes le rend indispensable dans les systèmes instrumentés de sécurité (SIS) à enjeux élevés des secteurs du pétrole et du gaz, pétrochimique, et dans les secteurs de la production d’énergie.

Configuration technique

Le 3625 est conçu pour offrir des diagnostics complets et une commutation tolérante aux pannes :

• Architecture TMR : Les circuits de vote internes garantissent que, même en cas de défaillance de l’un des trois processeurs internes ou pilotes de sortie, le module continue de fonctionner correctement sans interrompre le processus.

• Mode de fonctionnement double : Prend en charge les configurations supervisées et non supervisées. En mode supervisé, le module surveille le câblage de terrain pour détecter les circuits ouverts et les courts-circuits, même lorsque la sortie est à l’état « Arrêt ».

• Sortie haute densité : Fournit 32 signaux de sortie numériques, communs afin de simplifier le câblage dans les armoires de commande de grande taille.

• Conception remplaçable à chaud : Comme tous les modules Triconex, le 3625 peut être remplacé en ligne (remplacement à chaud) sans arrêter le système, à condition qu’un module redondant soit configuré ou qu’un emplacement de rechange soit disponible.

• Diagnostics intégrés : Comprend une signalisation par LED localisée pour l’état du module, l’activité des canaux, et la détection des défauts côté terrain.

Spécifications techniques

FAQ techniques

Quelle est la différence entre les modes supervisé et sans supervision sur le 3625 ?En mode supervisé, le module injecte une impulsion de faible énergie pour vérifier l’intégrité de la boucle de terrain (charge et câblage). Cela permet au système de détecter une « rupture de ligne » ou un « court-circuit » avant l’activation de la sortie. Le mode sans supervision est utilisé pour les charges sensibles aux impulsions de test.

Ce module nécessite-t-il une armoire de terminaison externe ?Oui. Le 3625 doit être connecté à une armoire de terminaison externe Triconex (ETA) spécifique au moyen d’un câble d’interface. L’ETA fournit les bornes à vis physiques pour le câblage de terrain ainsi que les fusibles nécessaires.

Un seul module 3625 peut-il prendre en charge une fonction de sécurité SIL 3 ?Oui. Étant donné que le 3625 est redondant en interne (TMR), un seul module satisfait aux exigences des boucles de sécurité SIL 3, à condition que l’ensemble de la boucle de sécurité (du capteur à l’élément final) soit conçu et calculé en conséquence.

Guide d’ingénierie et d’installation

• Gestion du courant de charge : Bien que le module soit robuste, assurez-vous que la consommation totale des 32 sorties communes ne dépasse pas la puissance nominale du fond de panier ou de l’ETA. Pour les solénoïdes à courant élevé, vérifiez les caractéristiques du courant d’appel afin d’éviter les déclenchements intempestifs pour surintensité.

• Sensibilité aux impulsions de supervision : Si vous raccordez des charges à haute impédance ou des voyants LED sensibles, sachez que les impulsions de supervision peuvent provoquer un scintillement. Dans de tels cas, désactivez la supervision des voies concernées dans le logiciel TriStation 1131.

• Mise en place du module : Lors de l’insertion du 3625 dans le châssis, assurez-vous que les leviers d’éjection supérieur et inférieur sont complètement verrouillés. Une insertion partielle peut provoquer des erreurs de « communication des E/S » ou des défauts intermittents de vote entre les processeurs principaux et le module.

• Blindage et mise à la terre : Utilisez toujours les câbles blindés Triconex recommandés entre l’armoire du module et l’ETA. Veillez à mettre le blindage du câble à la terre du côté de l’armoire afin de protéger les signaux de sortie 24 VCC contre les interférences électromagnétiques (IEM).
