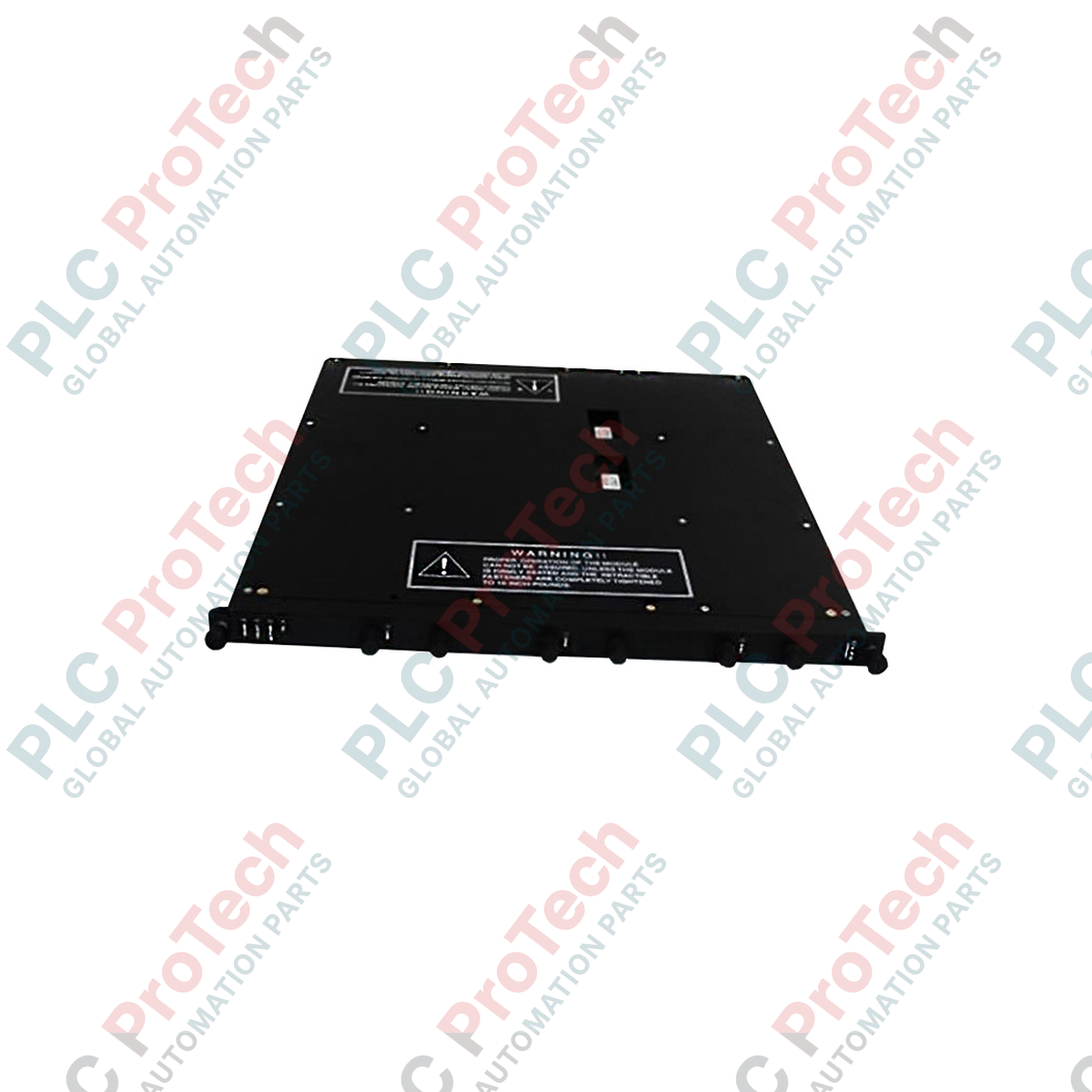

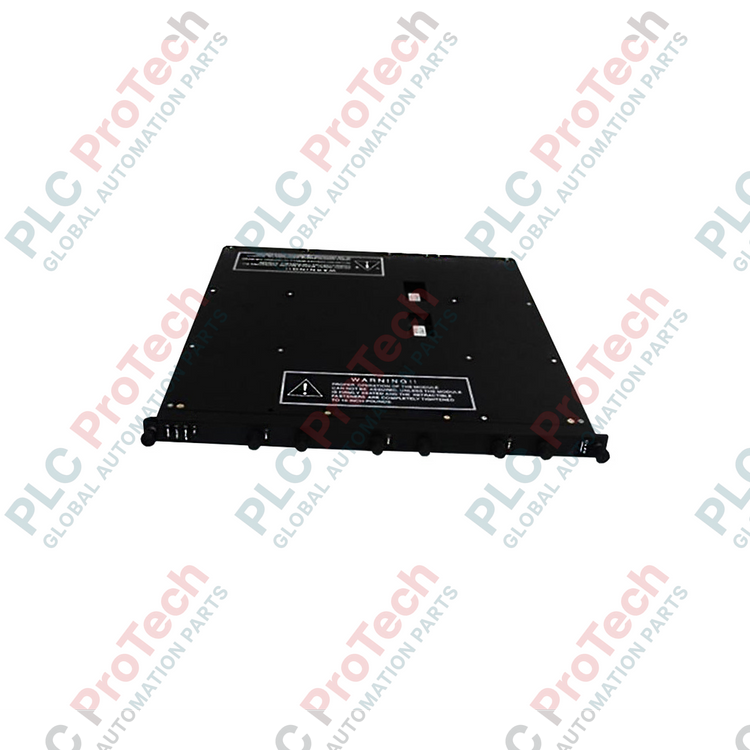

Triconex 3703E | Module d’entrée analogique isolée Tricon

Description

Le Triconex 3703E est un module d’entrée analogique isolé haute fiabilité conçu spécifiquement pour les systèmes Tricon. En tant que composant essentiel des systèmes instrumentés de sécurité (SIS), ce module intègre trois canaux d’entrée indépendants pour acquérir des signaux avec une grande précision à partir de capteurs de terrain, selon une architecture à redondance modulaire triple (TMR). Le Triconex 3703E prend en charge les entrées de signaux différentiels isolés de 0-5 VCC ou 0-10 VCC, configurables par logiciel via TriStation 1131. Chaque canal assure un conditionnement indépendant du signal et une isolation optique entre le terrain et le système, empêchant efficacement une défaillance d’un seul canal d’affecter les autres. Le module utilise un algorithme intégré de sélection de la valeur médiane pour effectuer un vote sur les trois ensembles de données acquises, garantissant ainsi une intégrité maximale des données, une sécurité fonctionnelle et une disponibilité continue du système dans les applications critiques de protection industrielle.

Fonctionnalités

• Utilise une architecture à redondance modulaire triple (TMR) avec trois canaux d’entrée totalement indépendants.
• Prend en charge 16 entrées analogiques différentielles isolées, offrant une isolation pouvant atteindre 200 V crête entre canaux.
• Les plages de tension d’entrée sont configurables via le logiciel TriStation 1131 sur 0-5 VCC ou 0-10 VCC (avec une capacité de dépassement de plage de +6 %).
• Intègre des autodiagnostics en ligne complets et continus pour surveiller en temps réel l’état opérationnel des canaux.
• Prend en charge la fonctionnalité de module de secours à chaud, permettant de remplacer les modules défaillants lorsque le système est en ligne, sans interrompre le processus.
• La conception à détrompage mécanique empêche toute insertion incorrecte dans les emplacements du châssis.

Applications

• Systèmes d’arrêt d’urgence (ESD)
• Systèmes de détection d’incendie et de gaz (F&G)
• Systèmes de gestion des chaudières et des brûleurs (BMS)
• Commande haute fiabilité pour turbines à vapeur et grandes machines tournantes
• Surveillance des paramètres de sécurité dans les industries de procédés critiques

Spécifications techniques

Directives d’installation

• Positionnement dans le châssis : Le module présente une conception à détrompage mécanique garantissant son insertion correcte dans l’emplacement désigné du châssis Tricon. Insérez doucement le module et serrez fermement les vis de retenue.
• Réseau de câblage externe : La connexion doit être effectuée via un panneau de terminaison externe (ETP) dédié, qui s’interface avec le fond de panier du châssis Tricon au moyen de câbles d’interface standard.
• Configuration de réserve active : Pour activer la fonctionnalité de réserve active, un module de secours identique peut être installé dans l’emplacement adjacent libre. Le système effectuera automatiquement une commutation en ligne sans à-coups si une défaillance du module principal est détectée.
• Protection de l’environnement : Les systèmes Tricon n’offrant aucune protection spéciale contre la poussière ou les atmosphères corrosives, le module doit être installé dans une armoire de commande industrielle conforme aux normes de protection NEMA.

Conformité et certifications

• TÜV Rheinland : Certifié pour les applications SIL 1 à 3 (conformément aux exigences de sécurité de la norme CEI 61508), à la norme EN 54 (détection des incendies et des gaz) et aux normes NFPA 72/8501/8502.
• CSA : Conforme aux normes nord-américaines de sécurité électrique et homologué pour une utilisation dans les juridictions désignées.
• Factory Mutual (FM) : Convient aux emplacements intérieurs dangereux de classe I, division 2, température T4, groupes A, B, C et D (ou aux boîtiers extérieurs conformes aux exigences NEMA 4).
• Marquage CE : Conforme à la directive CEM de l’UE (89/336/CEE) et à la directive basse tension (72/23/CEE).
• U.S. NRC : Certifié par la Commission de réglementation nucléaire des États-Unis (NRC) pour une utilisation dans les applications de contrôle de sécurité nucléaire de classe 1E.
