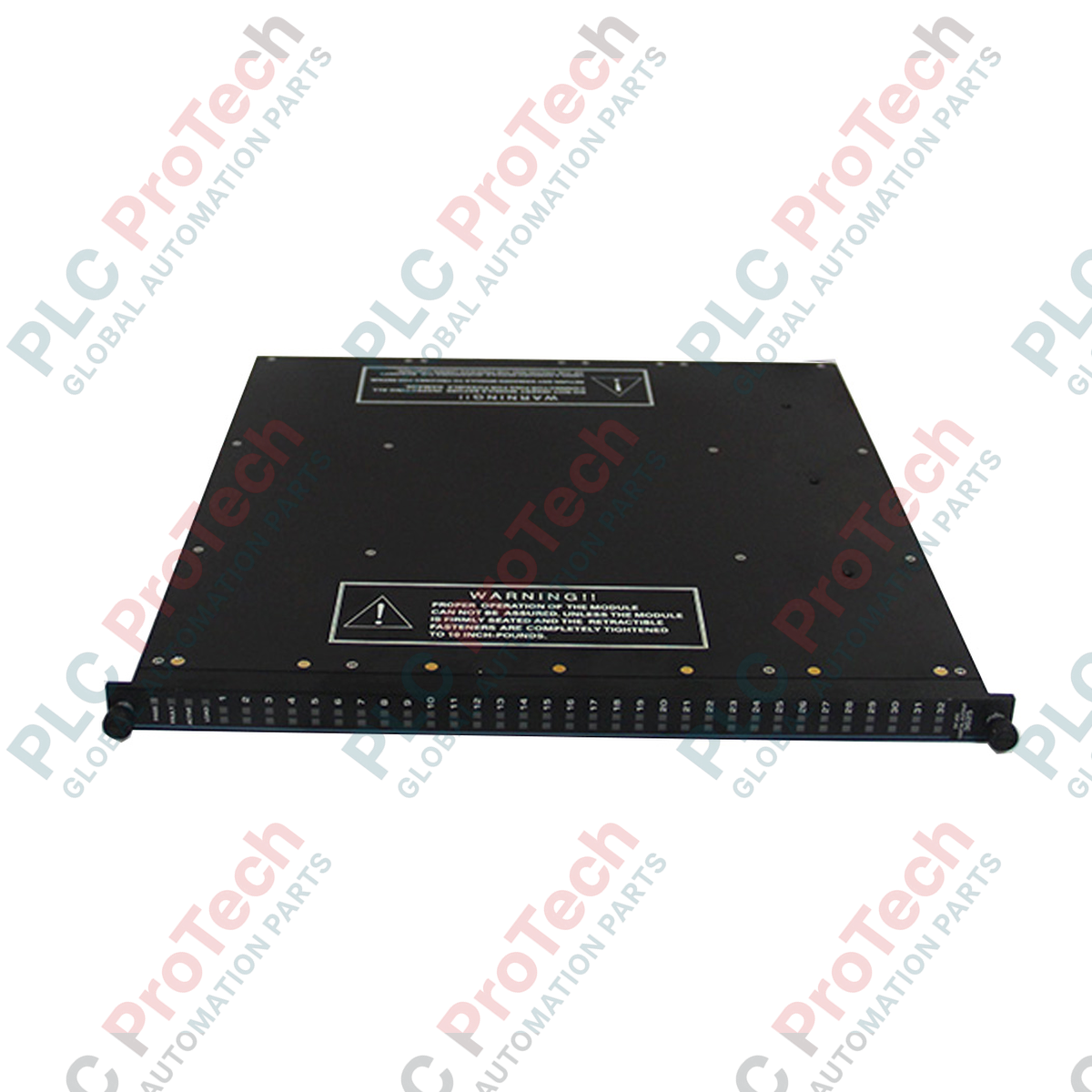

Module de sortie analogique 8 points TMR Triconex 3805H | (3805H)

Présentation du produit

Le 3805H (3805H) est un module de sortie analogique triple modulaire redondant (TMR) à haute disponibilité conçu pour le système de sécurité instrumenté Triconex. Ce module 8 points fournit des signaux de contrôle précis en 4-20 mA pour des éléments de contrôle final critiques tels que les vannes de régulation, les volets et les variateurs de vitesse. Principalement déployé dans les industries du traitement des hydrocarbures, de la production d'énergie et des mines spécialisées, le Triconex 3805H utilise une architecture de vote matériel 2-sur-3 (2oo3) pour garantir qu'aucun point de défaillance unique ne puisse entraîner un état de processus dangereux ou un arrêt non souhaité. En assurant un contrôle de boucle haute précision même en cas de dysfonctionnements matériels internes, le 3805H est un composant fondamental pour réduire le temps moyen de réparation (MTTR) et maximiser l'efficacité globale de la production de l'usine.

Architecture avancée de contrôle TMR

Le 3805H fonctionne grâce à une stratégie sophistiquée de tolérance aux pannes implémentée matériellement (HIFT) qui le distingue des contrôleurs industriels standards.

• Chemin de sortie triple redondant : Chacun des 8 canaux de sortie est piloté par trois sous-circuits indépendants (branche A, B et C). Les trois signaux sont soumis à un vote au niveau matériel dans le module avant d'être envoyés au terminal de terrain.

• Précision de résolution 12 bits : Le module dispose d'un système DAC haute performance offrant une résolution de 12 bits, assurant un contrôle fluide et granulaire des vannes proportionnelles et des actionneurs.

• Surveillance continue de la boucle : Le 3805H effectue des vérifications "loop-back", où chaque branche surveille le courant réel circulant dans la boucle de sortie. Si une branche détecte un écart par rapport à la valeur commandée, le système signale une défaillance tandis que les deux autres branches maintiennent un contrôle précis.

• Boucle de courant à couplage continu : La conception à couplage continu garantit une intégrité élevée du signal et des temps de réponse rapides, essentiels pour le contrôle rapide des surtensions ou les applications de régulateur de turbine.

Spécifications techniques

FAQ techniques

Comment le 3805H maintient-il le contrôle si une branche interne échoue ?

Le module utilise un mécanisme de vote breveté. Si l'une des trois branches internes échoue, le voteur matériel ignore automatiquement la branche défaillante et continue de piloter le 4-20 mA signal basé sur les deux autres branches saines restantes. Cela se produit instantanément sans interruption du processus.

Quelle est la signification de la capacité de dépassement de 6 % ?

Le 3805H peut piloter des signaux jusqu'à 21,2 mA. Cela permet un positionnement spécialisé des vannes et des diagnostics lorsque le contrôleur doit pousser l'actionneur légèrement au-delà de la limite standard de 20 mA pour la vérification de course complète ou le dégagement de l'adhérence.

Le 3805H est-il compatible avec la communication HART ?

Standard 3805H Les modules se concentrent sur le contrôle de sécurité TMR à haute vitesse. Si le passage HART est nécessaire pour la gestion des actifs, assurez-vous d'utiliser le panneau de terminaison externe (ETP) approprié et que le firmware du système prend en charge le multiplexage HART.

Guide d'ingénierie & d'installation

• Gestion de la résistance de boucle : Assurez-vous que la résistance totale de la boucle (y compris le câblage de terrain et l'impédance de l'actionneur) ne dépasse pas la capacité de pilotage du module. Une limite typique pour le 3805H est de 600 ohms à 20 mA. Dépasser cette valeur peut entraîner un signalement de « Défaut de boucle terrain » malgré un matériel interne sain.

• Blindage et mise à la terre : Utilisez des câbles torsadés blindés de haute qualité. Mettez le blindage à la terre uniquement à l'extrémité du châssis Triconex. Cela évite les boucles de terre qui pourraient perturber la résolution 12 bits et maintient la précision spécifiée de < 0,25 pour cent.

• Considération thermique : Dans les armoires à haute densité, maintenez un flux d'air vertical. Bien que le 3805H soit conçu pour une plage de 0 à 60 °C, une utilisation prolongée à la limite thermique supérieure peut réduire la durée de vie des condensateurs de sortie. Assurez-vous que les plateaux de ventilateurs de l'armoire sont surveillés.

Durabilité opérationnelle & compatibilité

• Performance en environnements extrêmes : Le 3805H est conçu pour résister aux vibrations rigoureuses et aux cycles thermiques fréquents dans les salles de turbines et les plateformes offshore. Le circuit imprimé interne est traité pour résister à la corrosion dans les atmosphères à forte humidité.

• Compatibilité ascendante : Ce module est conçu pour s'intégrer parfaitement avec différentes versions du châssis Tricon (v9 et v10), permettant des mises à niveau progressives des systèmes de sécurité vieillissants sans nécessiter une refonte totale de l'infrastructure.

• Alimentation électrique redondante : Le module puise son alimentation dans des rails d'alimentation redondants doubles sur le backplane, garantissant qu'une défaillance d'une seule alimentation dans le châssis n'entraînera pas une perte de contrôle de la sortie analogique.
