Présentation du produit

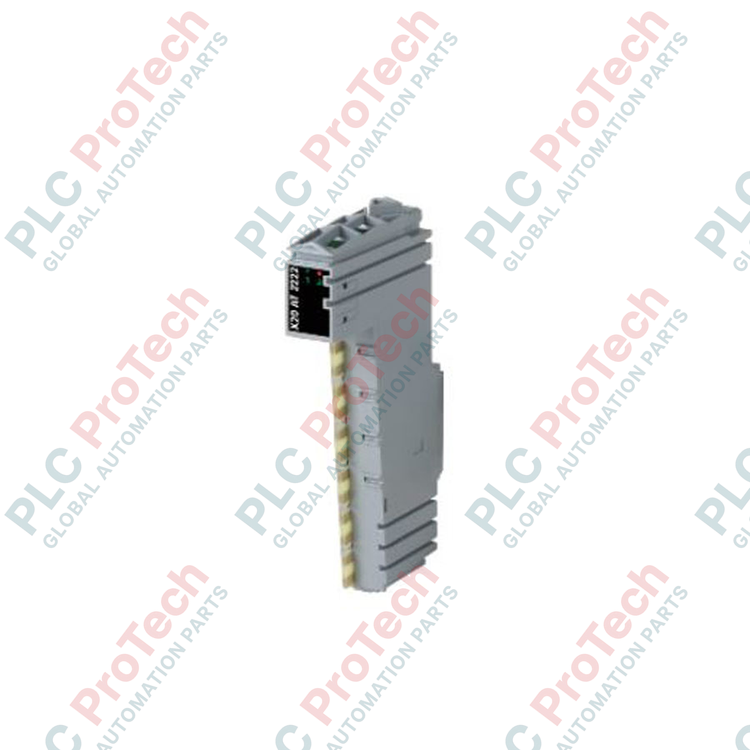

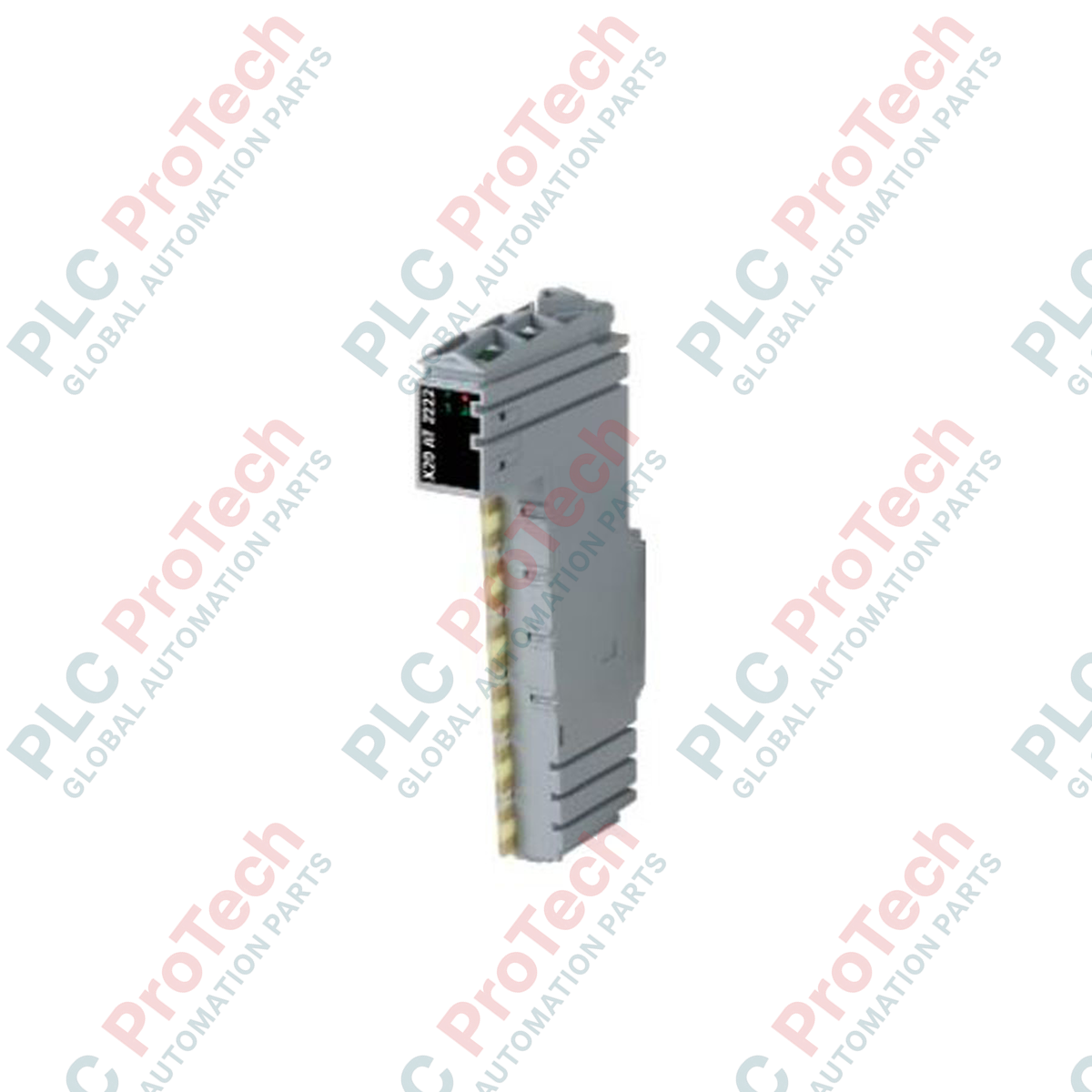

Le X20AT2222 (X20AT2222) est un module de mesure de température haute précision conçu pour le système B&R X20, spécialement conçu pour interfacer avec des détecteurs de température à résistance (RTD). Ce module dispose de 2 canaux capables de prendre en charge les capteurs PT100 et PT1000, offrant une précision et une stabilité exceptionnelles pour les tâches de surveillance thermique. Dans des secteurs tels que l'extrusion de plastique, la transformation alimentaire et le contrôle des réacteurs chimiques, le X20AT2222 fournit la boucle de rétroaction critique nécessaire pour maintenir des tolérances de température strictes. En intégrant un filtrage avancé et une conversion linéarisée des données directement dans l’étage E/S, il garantit que les données de température haute résolution sont transmises au PLC sans interférences ni dégradation du signal souvent associées aux câbles analogiques longue distance.
Configuration technique
L’architecture matérielle du X20AT2222 est optimisée pour la précision et la polyvalence. Il prend en charge les connexions 2 fils et 3 fils, permettant la compensation de la résistance des fils dans les configurations 3 fils afin d’assurer l’intégrité des mesures sur de plus longues distances. Le module utilise des convertisseurs A/N haute résolution avec des filtres intégrés à 50 Hz et 60 Hz pour éliminer le bruit du réseau électrique, ce qui est essentiel pour des lectures stables en environnement industriel. Chaque canal est configurable indépendamment pour différents types de capteurs et plages de mesure, offrant une flexibilité adaptée aux diverses exigences de détection thermique. L’unité est entièrement intégrée dans le backplane X20, consommant peu d’énergie sur le bus tout en fournissant des diagnostics complets, y compris la détection de rupture de fil et de court-circuit pour les capteurs connectés.
Caractéristiques techniques
| Caractéristique |
Spécification |
| Modèle |
X20AT2222 |
| Marque |
B&R (Bernecker + Rainer) |
| Type de module |
Mesure de température (RTD) |
| Nombre de canaux |
2 |
| Capteurs pris en charge |
PT100, PT1000 |
| Type de connexion |
2 fils ou 3 fils |
| Résolution |
16 bits |
| Plage de mesure |
-200 à 850 °C (selon capteur) |
| Fréquence de filtrage |
50 Hz / 60 Hz (configurable) |
| Consommation d’énergie sur le bus |
0,22 W |
| Puissance interne E/S |
0,45 W |
| Température de fonctionnement |
0 à 55 °C |
| Poids à l’expédition |
2,0 kg |
FAQ techniques
Le X20AT2222 compense-t-il automatiquement la résistance des fils de connexion ?
Oui, en utilisant une configuration de connexion 3 fils, le module mesure et compense automatiquement la résistance des câbles du capteur. Cela garantit que la température affichée reflète l’état réel du capteur plutôt que les propriétés électriques du câblage.
Quelles fonctionnalités de diagnostic sont disponibles pour dépanner les défauts des capteurs ?
Le module surveille chaque canal pour les conditions de « circuit ouvert » (rupture de fil) et de « court-circuit ». En cas de défaut, un bit d’état est activé dans la cartographie E/S du PLC, et la LED du canal concerné signale une erreur pour une identification immédiate.
Puis-je mélanger des capteurs PT100 et PT1000 sur le même module ?
Oui, chaque canal du X20AT2222 est configurable indépendamment dans l’arborescence matérielle d’Automation Studio. Vous pouvez définir le canal 1 comme entrée PT100 et le canal 2 comme entrée PT1000 selon vos besoins matériels spécifiques.
Guide d’ingénierie et d’installation
-
Blindage et réduction du bruit : Pour une précision maximale, notamment avec les capteurs PT100 sensibles aux faibles variations de résistance, utilisez des câbles torsadés blindés. Le blindage doit être mis à la terre au point d’entrée de l’armoire de commande à l’aide d’une pince de mise à la terre pour éviter les interférences électromagnétiques provenant des câbles haute puissance.
-
Uniformité du câblage 3 fils : Lors de l’utilisation de la mesure 3 fils, assurez-vous que les trois conducteurs ont la même section et la même longueur. Les différences de résistance entre les trois fils peuvent introduire une erreur de décalage fixe dans le calcul de la température.
-
Stabilisation thermique : Au démarrage initial ou après remplacement d’un capteur, laissez le module et ses connexions atteindre l’équilibre thermique (environ 5 à 10 minutes) avant d’effectuer une calibration de précision ou de lancer un processus critique. Cela prend en compte la dissipation thermique interne du module et stabilise la logique de jonction froide.
