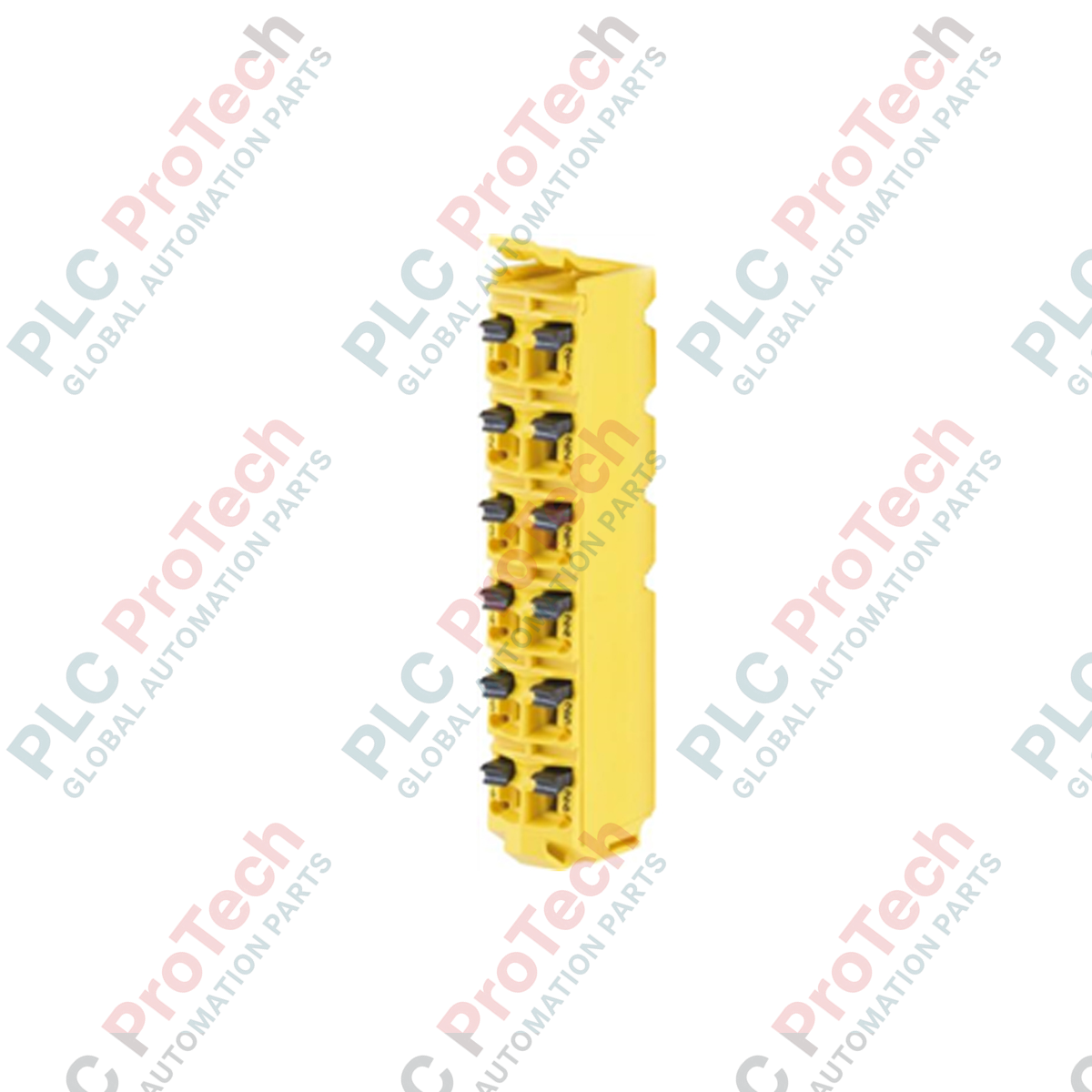

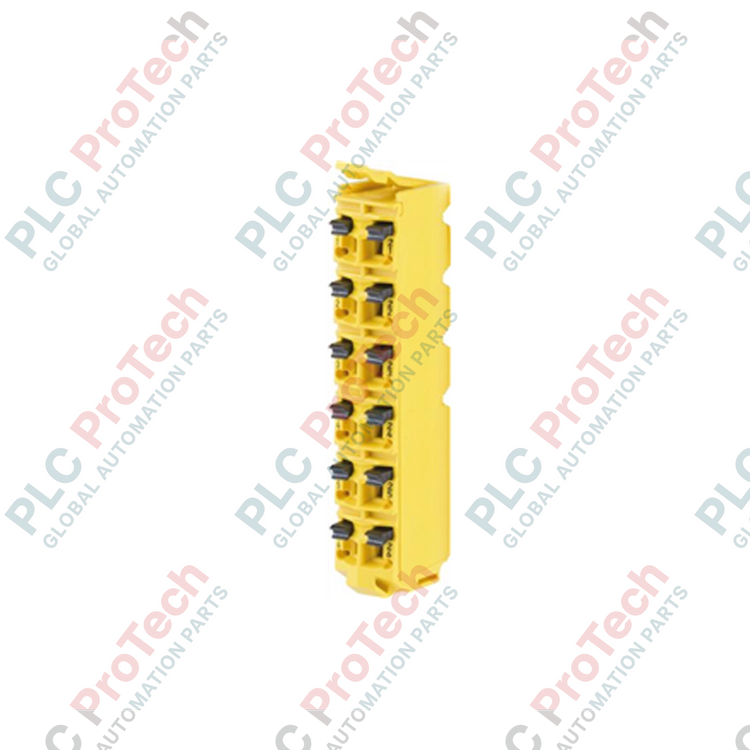

X20TB52 Bloc terminal de sécurité à 12 broches B&R X20

Présentation du produit

Le X20TB52 (X20TB52) est un bornier spécialisé à 12 broches du système B&R X20, qui se caractérise notamment par sa conception mécanique à détrompage de sécurité. Ce bornier est conçu pour empêcher toute insertion incorrecte dans des modules d’E/S incompatibles, offrant ainsi une protection physique pour les configurations de câblage critiques. Grâce à une technologie avancée de raccordement par insertion directe, le X20TB52 permet de connecter efficacement des conducteurs en cuivre sans outil. Avec une tension nominale allant jusqu’à 240 V CA et un courant de 10 A par contact, il constitue une solution haute performance pour la distribution de puissance et le routage des signaux, lorsque la sécurité de fonctionnement et la rapidité d’assemblage sont essentielles.

Configuration technique

L’architecture du X20TB52 met l’accent sur la sécurité mécanique et le contact électrique à faible résistance. La fonction « à détrompage de sécurité » constitue le principal élément différenciateur : elle garantit que le bornier ne peut être assemblé qu’avec des modules possédant le même profil de détrompage, éliminant ainsi efficacement les risques de mauvais câblage lors de la maintenance sur site. Les bornes à ressort à insertion directe sont conçues pour une longueur de dénudage de 7 à 9 mm et nécessitent une faible force d’insertion de 10 N. Avec une résistance de contact ≤5 mΩ, le X20TB52 minimise la dissipation thermique et garantit des performances stables, même lorsque plusieurs contacts sont utilisés à leur courant nominal maximal de 10 A.

Spécifications techniques

FAQ techniques

À quoi sert la fonction « à détrompage de sécurité » du X20TB52 ?

Le détrompage de sécurité est un système de codage mécanique. Il garantit que ce bornier à 12 broches ne peut être branché que sur un type spécifique de module. Cette fonction est essentielle dans les armoires comportant des tensions mixtes (par exemple 24 V CC et 230 V CA), car elle empêche qu’un bornier haute tension soit branché accidentellement sur un module d’entrée numérique basse tension.

Puis-je utiliser le X20TB52 avec des fils souples à brins fins ?

Oui, mais pour des performances et une facilité d’utilisation optimales avec la technologie d’insertion directe, il est recommandé d’utiliser des embouts de câble. En l’absence d’embout, vous devez appuyer sur le levier de déverrouillage orange à l’aide d’un tournevis afin d’ouvrir la pince à ressort avant d’insérer le fil souple.

Est-il possible de mesurer la tension sans déconnecter le câblage ?

Oui. Chaque broche du X20TB52 possède un point de test intégré. Vous pouvez insérer directement la pointe d’un multimètre standard dans l’orifice de test prévu à cet effet afin de vérifier la présence d’une tension ou de contrôler les niveaux des signaux lorsque le système est sous tension.

Guide d’ingénierie et d’installation

• Vérification du détrompage mécanique : Avant l’installation finale, vérifiez que le détrompage du X20TB52 correspond au codage du module X20. Ne forcez pas l’insertion du bornier dans le module en cas de résistance ; cela indique une possible incompatibilité du détrompage de sécurité, conçu pour protéger les circuits internes du module d’E/S.

• Normes de câblage : Utilisez uniquement des conducteurs en cuivre. Veillez à ce que la longueur de dénudage soit strictement comprise entre 7 mm et 9 mm. Une longueur inférieure peut entraîner le serrage de l’isolant au lieu du conducteur, provoquant des défauts intermittents ou un échauffement localisé dû à un mauvais contact.

• Gestion de la charge électrique : Bien que chaque contact soit prévu pour 10 A, la capacité totale en courant du bornier est limitée par le module auquel il est raccordé et par les conditions thermiques de l’armoire. Pour les applications à courant élevé, assurez-vous que l’armoire dispose d’une ventilation suffisante afin de maintenir la température du bornier dans sa plage de fonctionnement comprise entre -25 et 60 degrés Celsius.
