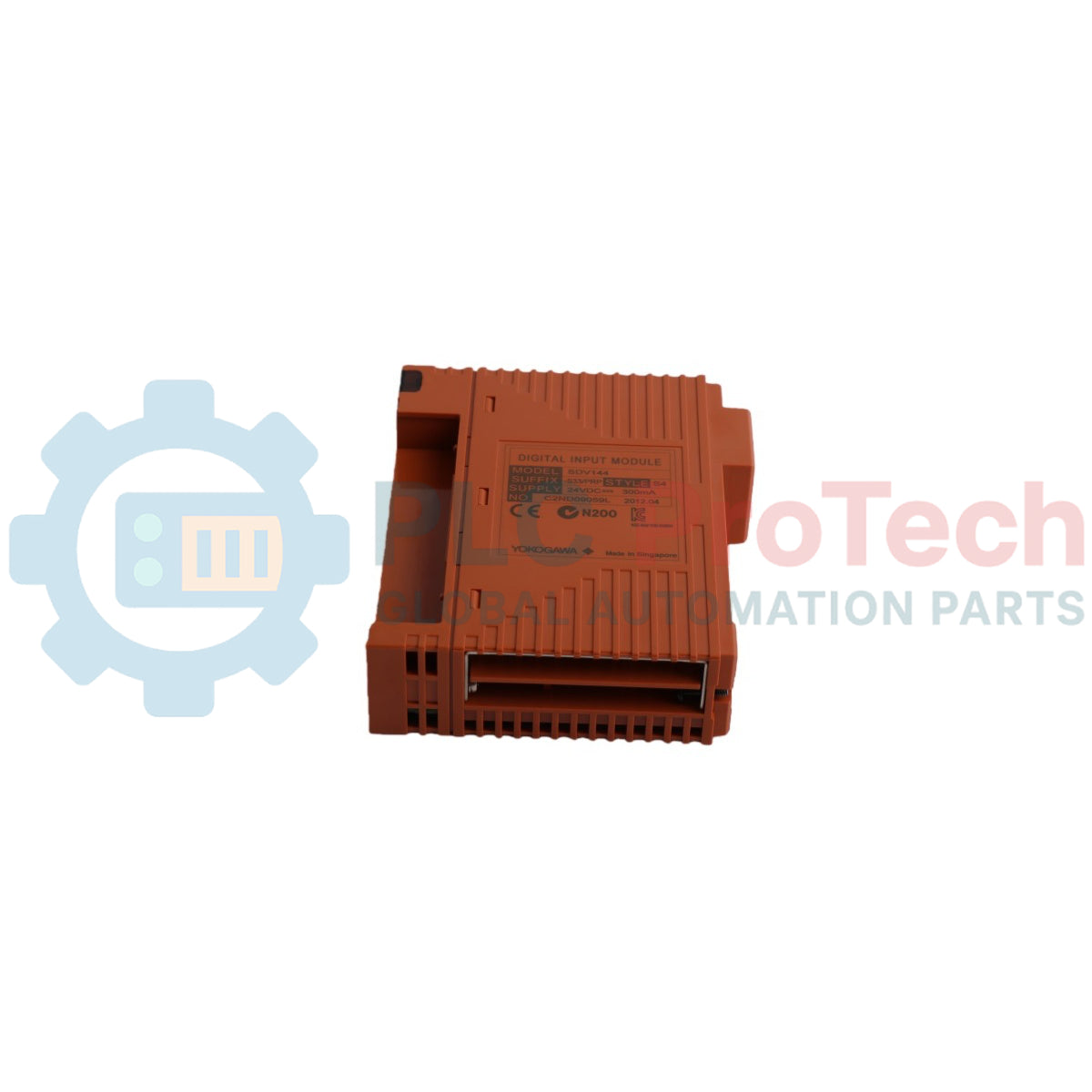

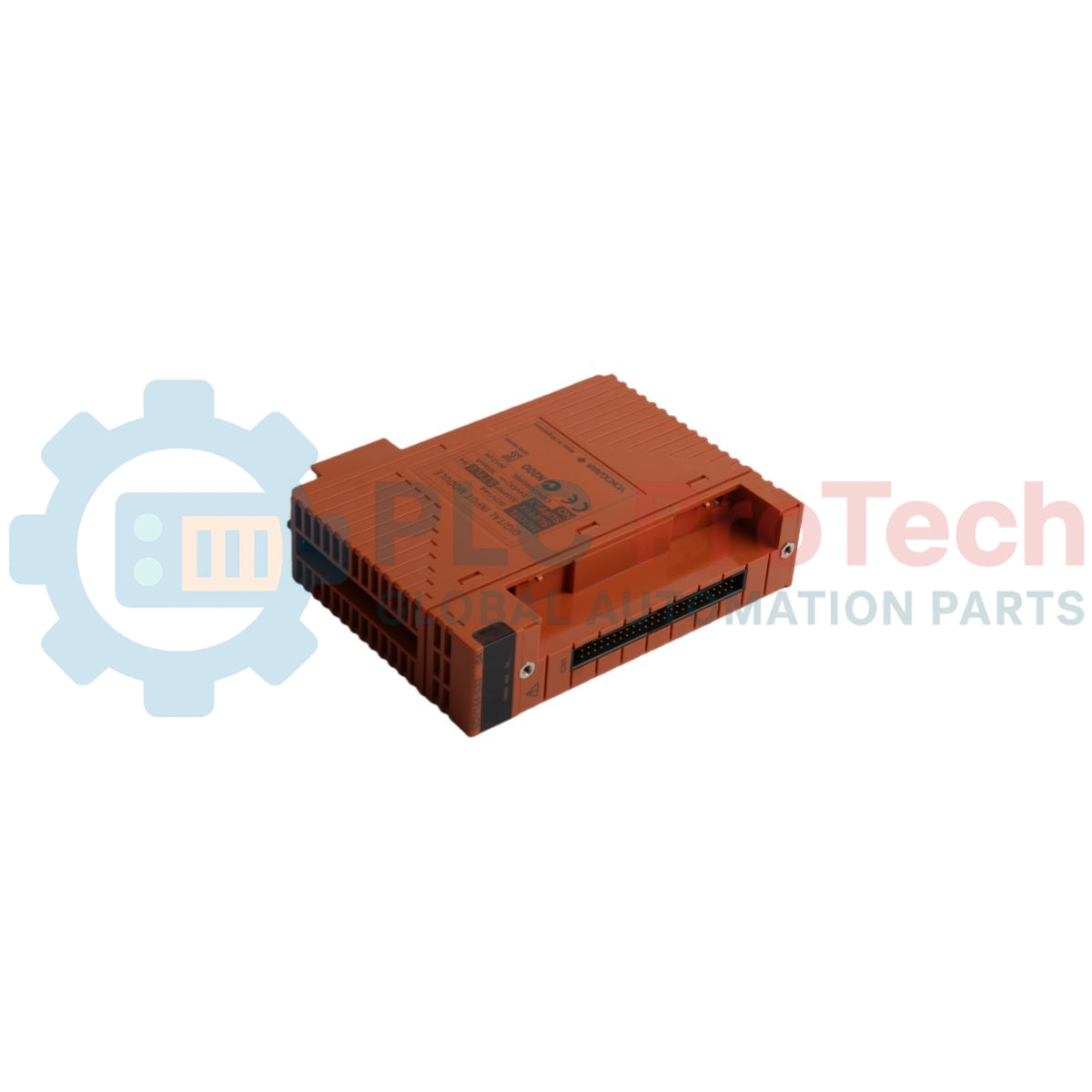

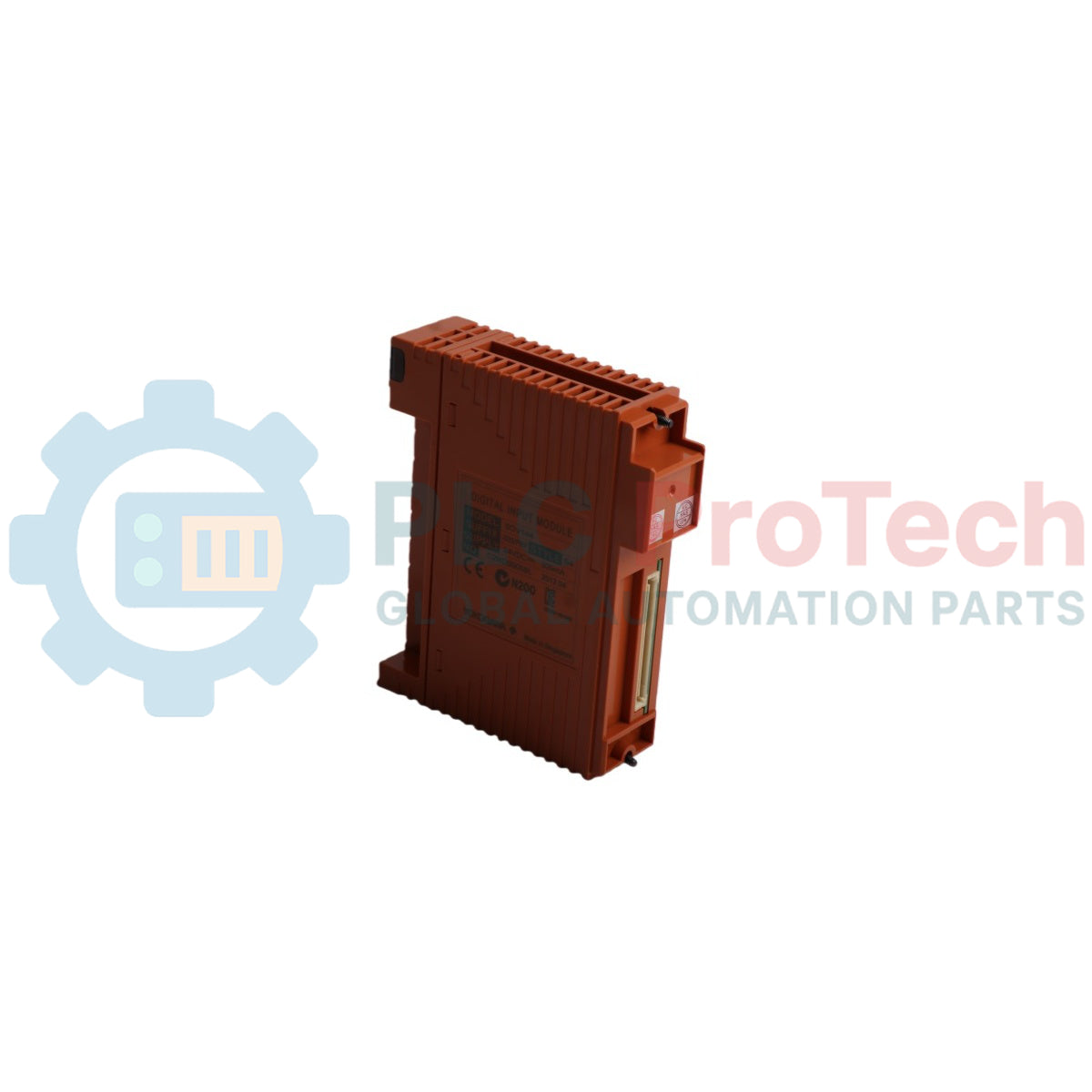

Yokogawa SDV144-S33 Module d’entrées numériques Centum VP

Présentation du produit

Le SDV144-S33 (SDV144-S33) est un module d’entrées numériques haute densité conçu pour le système intégré de contrôle de production Yokogawa Centum VP et le système instrumenté de sécurité (SIS) ProSafe-RS. Doté de 16 voies d’entrées isolées, ce module est un composant essentiel pour surveiller l’état des interrupteurs de terrain, la position des vannes et les signaux d’arrêt d’urgence dans des secteurs à exigences élevées en matière d’intégrité, tels que les terminaux de GNL, les usines pétrochimiques et les plateformes pétrolières offshore. Le suffixe « S33 » indique une révision matérielle et une spécification de revêtement particulières, garantissant que le module satisfait aux exigences strictes du SIL3 (niveau d’intégrité de sécurité 3) . Sa principale valeur réside dans ses capacités de diagnostic ultra-fiables, qui permettent au système de contrôle de distinguer un état normal du procédé d’un défaut de câblage sur le terrain, évitant ainsi les déclenchements intempestifs et maximisant la disponibilité de l’installation.

Configuration technique

L’architecture du SDV144-S33 repose sur la redondance matérielle et des autodiagnostics complets. Chacune des 16 voies est isolée galvaniquement afin d’empêcher les perturbations électriques provenant du terrain de se propager vers le bus système. Le module prend en charge la « surveillance de ligne », qui permet au système de détecter les circuits ouverts ou les courts-circuits dans le câblage de terrain lorsqu’il est utilisé avec des résistances de fin de ligne (EOL) externes. Ce module est généralement installé dans une unité de nœud FIO (E/S du réseau de terrain) et communique via le bus ESB ou ER, fournissant des mises à jour d’état à grande vitesse à la station de contrôle de sécurité (SCS).

Spécifications techniques

FAQ techniques

Que signifient le « S » et le « 33 » dans le suffixe ?

Le « S » désigne généralement un type standard doté de fonctions matérielles spécifiques aux systèmes de sécurité, tandis que le « 33 » fait référence au code de style ou à la révision. Dans l’écosystème Yokogawa, les codes de style sont essentiels pour garantir la compatibilité avec les fonds de panier et les versions logicielles existants (révision 3.3).

Le SDV144-S33 peut-il être utilisé dans une application non liée à la sécurité (DCS) ?

Bien qu’il s’agisse principalement d’un module ProSafe-RS (SIS), le matériel Yokogawa est souvent compatible entre systèmes au sein de l’architecture FIO. Toutefois, l’utilisation d’un module certifié SIL3 pour des fonctions DCS standard n’est généralement pas rentable, sauf si des pièces de rechange standardisées sont requises dans toute l’installation.

Ce module prend-il en charge le comptage d’impulsions ?

Le SDV144 est optimisé pour la détection d’état (marche/arrêt). Pour le comptage d’impulsions à grande vitesse ou la mesure de fréquence, Yokogawa propose des modules d’entrées d’impulsions dédiés (comme le SET401), dotés de circuits spécialisés de traitement à grande vitesse.

Guide d’ingénierie et d’installation

• Configuration de la surveillance de ligne : Si vous utilisez le SDV144-S33 pour des boucles critiques pour la sécurité, assurez-vous que la fonction « surveillance de ligne » est activée dans le logiciel. Cela nécessite l’installation d’une résistance parallèle de 10 kOhm et d’une résistance série de 1 kOhm au niveau du dispositif de terrain. Sans ces résistances, le module ne peut pas détecter une rupture de fil, ce qui peut compromettre la conformité SIL3 de la boucle.

• Remplacement à chaud du module : Ce module prend en charge le « remplacement en ligne ». Lors du remplacement d’une unité défectueuse, assurez-vous que le code de style du nouveau module (S33) correspond à celui défini dans le projet système. L’insertion d’un code de style différent peut provoquer un défaut d’incompatibilité de configuration dans la station de contrôle de sécurité.

• Raccordement du câblage de terrain : Utilisez des connexions serties de haute qualité pour les bornes à serrage par pression. Compte tenu de la densité de 16 voies, veillez à équilibrer correctement les retours communs (négatifs) afin d’éviter les chutes de tension susceptibles d’entraîner de faux états « arrêt » sur les câbles de grande longueur (dépassant 200 mètres).
