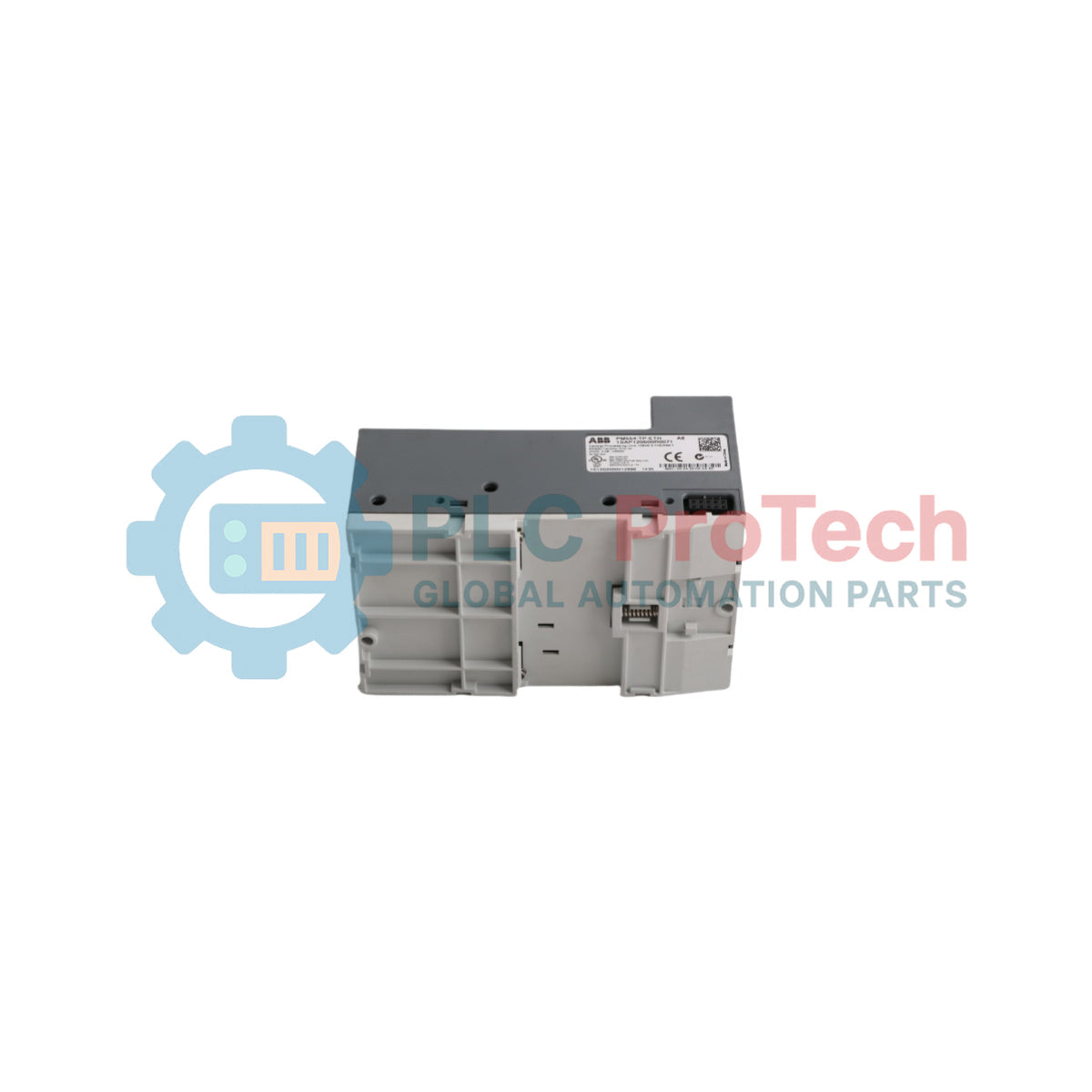

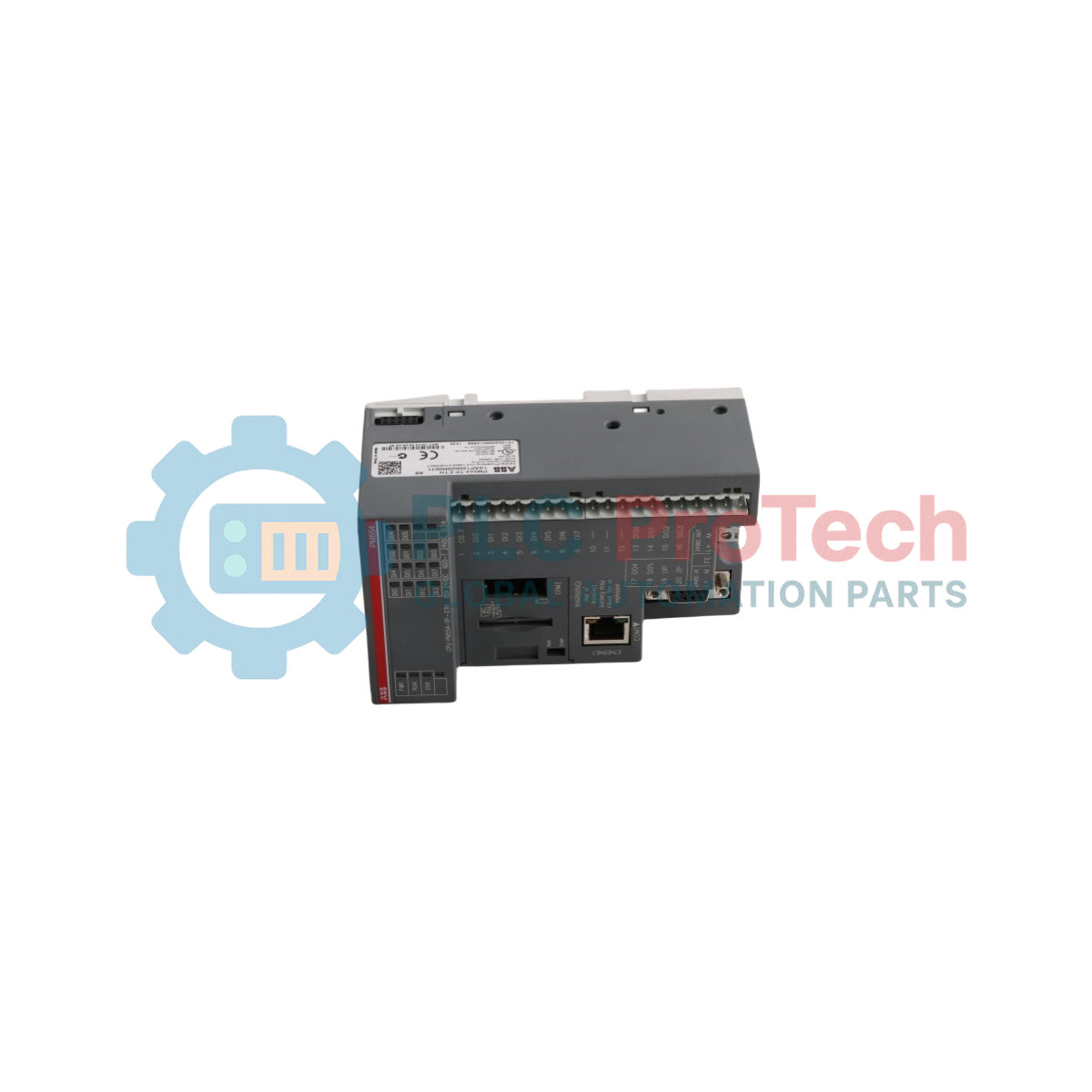

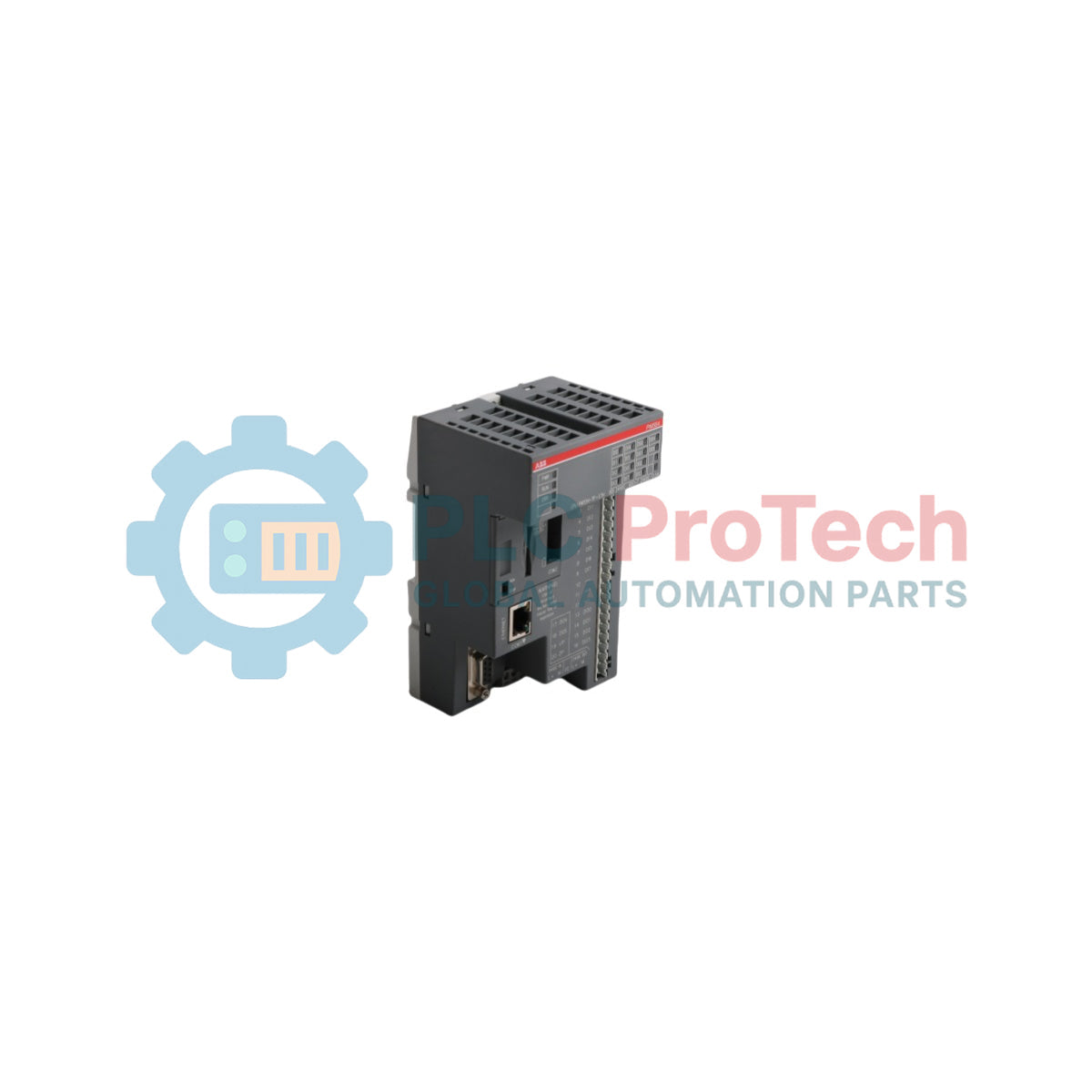

ABB PM554-TP-ETH 1SAP120600R0071 AC500-eCo programozható logikai vezérlő

Leírás

Az ABB PM554-TP-ETH, 1SAP120600R0071 katalógusszámú eszköz, az AC500-eCo programozható logikai vezérlő rendszeréhez tervezett központi processzormodul. Fő számítási egységként vezérlőprogramokat hajt végre, helyi feldolgozási funkciókat kezel, és felügyeli az automatizálási feladatokat elosztott ipari hálózatokban. Az 50 MHz órajel-frekvencián működő, 32 bites Freescale ARM processzorral felszerelt modul 1000 bináris utasítás esetén 0,08 ms determinisztikus végrehajtási időt biztosít, így megfelel a kis- és közepes méretű vezérlőrendszerek precíziós követelményeinek.

A modul integrált bemeneti és kimeneti képességekkel rendelkezik, így közvetlenül az egységen biztosít 8 digitális bemenetet és 6 tranzisztoros digitális kimenetet. A helyi adattároláshoz és a programok futtatásához 128 kB Flash EPROM programmemóriát, valamint közvetlenül a Flash memóriában pufferelt, dedikált nem felejtő megőrző regisztereket kínál. A kommunikációs funkciók magas szinten integráltak: a beépített ipari Ethernet-interfész mellett szabványos RS-485 soros porttal (COM1) és két bővítőhellyel is rendelkezik, átfogó hálózati kompatibilitást biztosítva a decentralizált ipari architektúrákhoz.

Jellemzők

• Integrált Ethernet-hálózat: Beépített ipari Ethernet-interfészt tartalmaz a pont-pont adatcseréhez, a mérnöki hozzáféréshez és a hálózati architektúrákba való integrációhoz.
• Integrált tranzisztoros I/O: Közvetlenül a modulházon 8 digitális bemenetet és 6 tranzisztoros kimenetet tartalmaz, így kisebb csomóponti telepítésekhez nincs szükség külső I/O-modulokra.
• Dedikált feldolgozási teljesítmény: 50 MHz-en működő, 32 bites Freescale ARM processzormagra támaszkodik az összetett gépi utasítások gyors végrehajtásához.
• Biztonságos Flash-megőrző memória: 128 kB programmemóriát biztosít, és 1 kB VAR RETAIN adat tartós tárolását teszi lehetővé a belső Flash memóriában, kiegészítő erőforrások nélkül.
• Két bővítőhelyes hardver: 2 dedikált opciós bővítőhellyel rendelkezik másodlagos kommunikációs interfészek, valós idejű óraegységek vagy speciális terepibusz-adapterek fogadásához.
• Kompakt mechanikai burkolat: Karcsú, kis helyigényű kialakítású, amely megfelel az UL 94 V-2 gyúlékonysági besorolásnak, és IP 20 behatolás elleni védettséget biztosít.

Alkalmazások

• Elosztott automatizálás és decentralizált gyári csomópontok koordinációja
• Anyagtovábbító gépek és automatizált válogatórendszerek
• Szennyvízszivattyúk vezérlése és környezetirányítási csomópontok
• Energiafelügyelet, naplózás és kis méretű alállomások vezérlése
• Épületklíma-szabályozás és lokalizált HVAC-infrastruktúra

Műszaki specifikációk

Telepítési útmutató

• Feszültségkorlátozások: Kizárólag szabályozott, 24 V DC névleges feszültségű tápegységhez csatlakoztassa, amely az abszolút tűréshatáron belül, 20,4 V DC és 28,8 V DC között működik. A tűréshatáron kívüli feszültségszintek a csatlakozók túlmelegedését vagy a belső alkatrészek tönkremenetelét okozhatják.
• Rendszerföldelési követelmények: A készülék Class II/Class III funkcionális földelési (FE) rendszert használ, és nincs szüksége védőföldelési (PE) ágra. A DIN-síneket, a fémvázat és a kommunikációs árnyékolásokat biztonságosan csatlakoztassa egy közös referencia-földelő sínhez. Ügyeljen arra, hogy a jel-földelések (SGND/GND) el legyenek szigetelve a szerkezeti FE-földelési ágaktól.
• A beépítési irány miatti termikus teljesítménycsökkentés: Vízszintes beépítés esetén a működés legfeljebb 60 °C-on engedélyezett. Függőleges elrendezés használatakor a maximális környezeti hőmérséklet 40 °C-ra csökken, és a kimeneti áramterhelést csatlakozócsoportonként 50%-ra kell korlátozni.
• Csatlakozók bekötésére vonatkozó figyelmeztetés: A csatlakozások helyi túlmelegedési veszélyének megelőzése érdekében használjon megfelelő vezeték-keresztmetszeteket és a hőmérséklethez méretezett kábeleket.
• Burkolat felszerelése: Rögzítse szorosan az IEC 60715 szabványnak megfelelő, szabványos 35 mm-es Top Hat DIN-sínre, vagy rögzítse közvetlenül a panelekhez M4-es csavarokkal, pontosan 1,2 Nm nyomatékkal meghúzva.
