ABB SDCS-POW-H01 3ADT318700R1501 tápegységkártya

Leírás

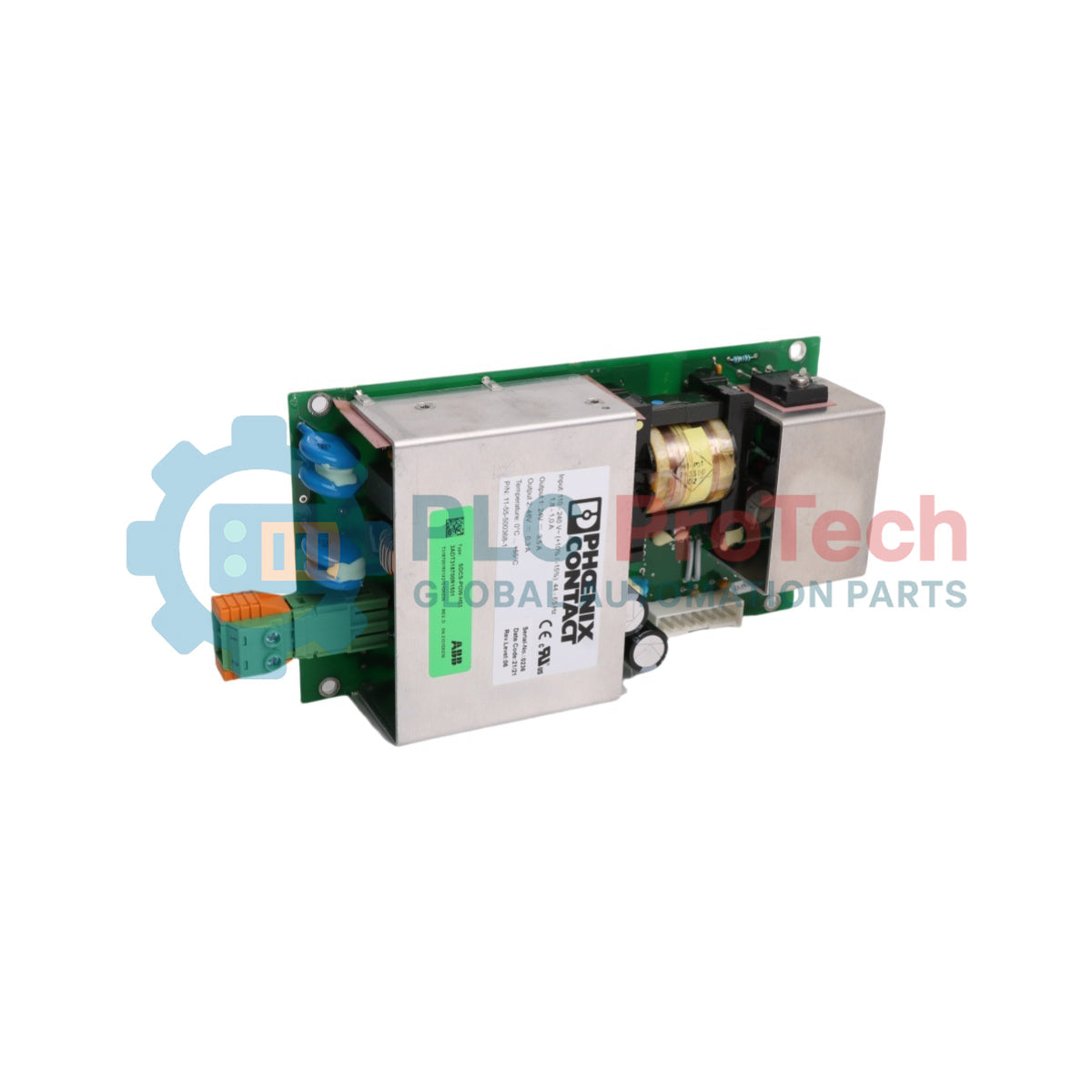

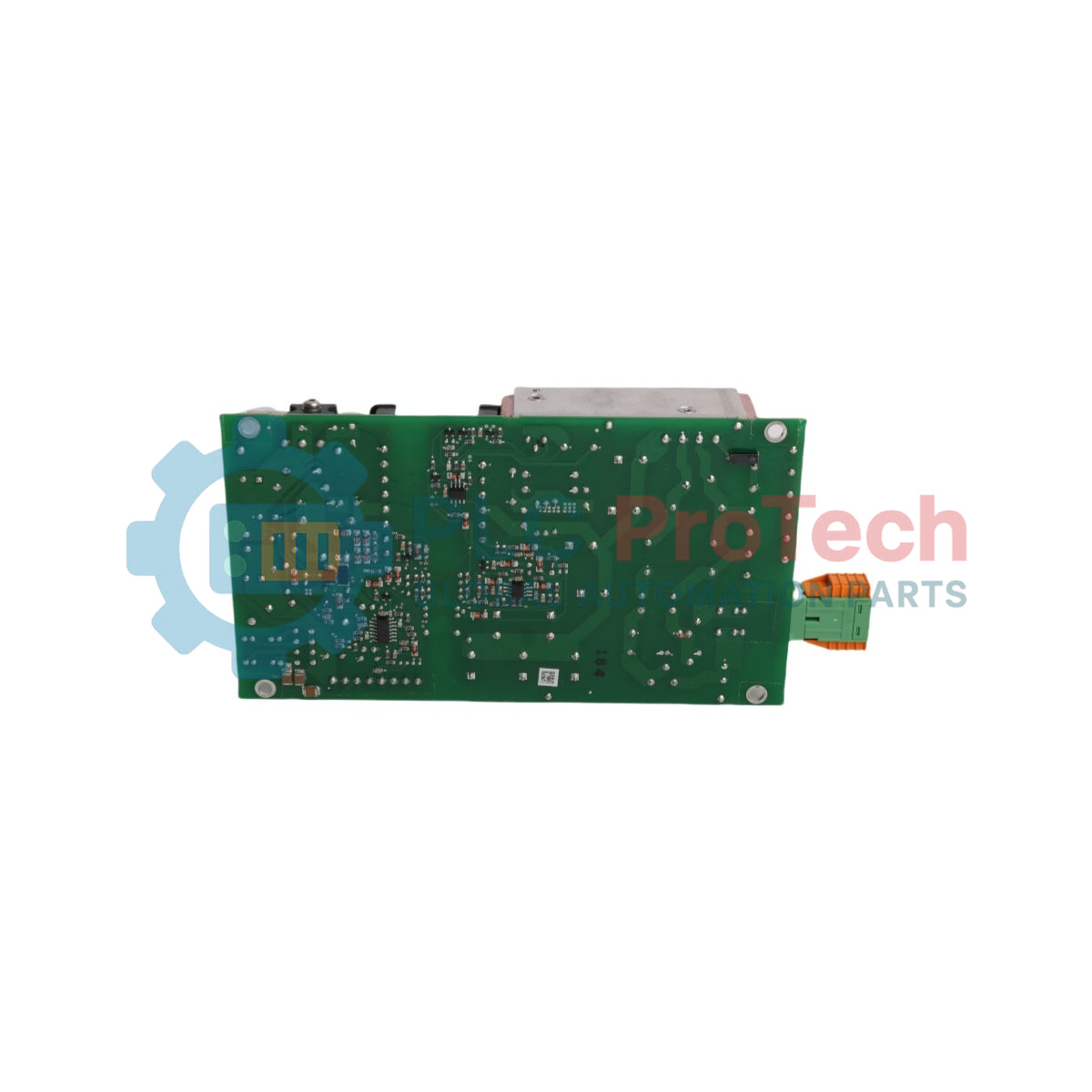

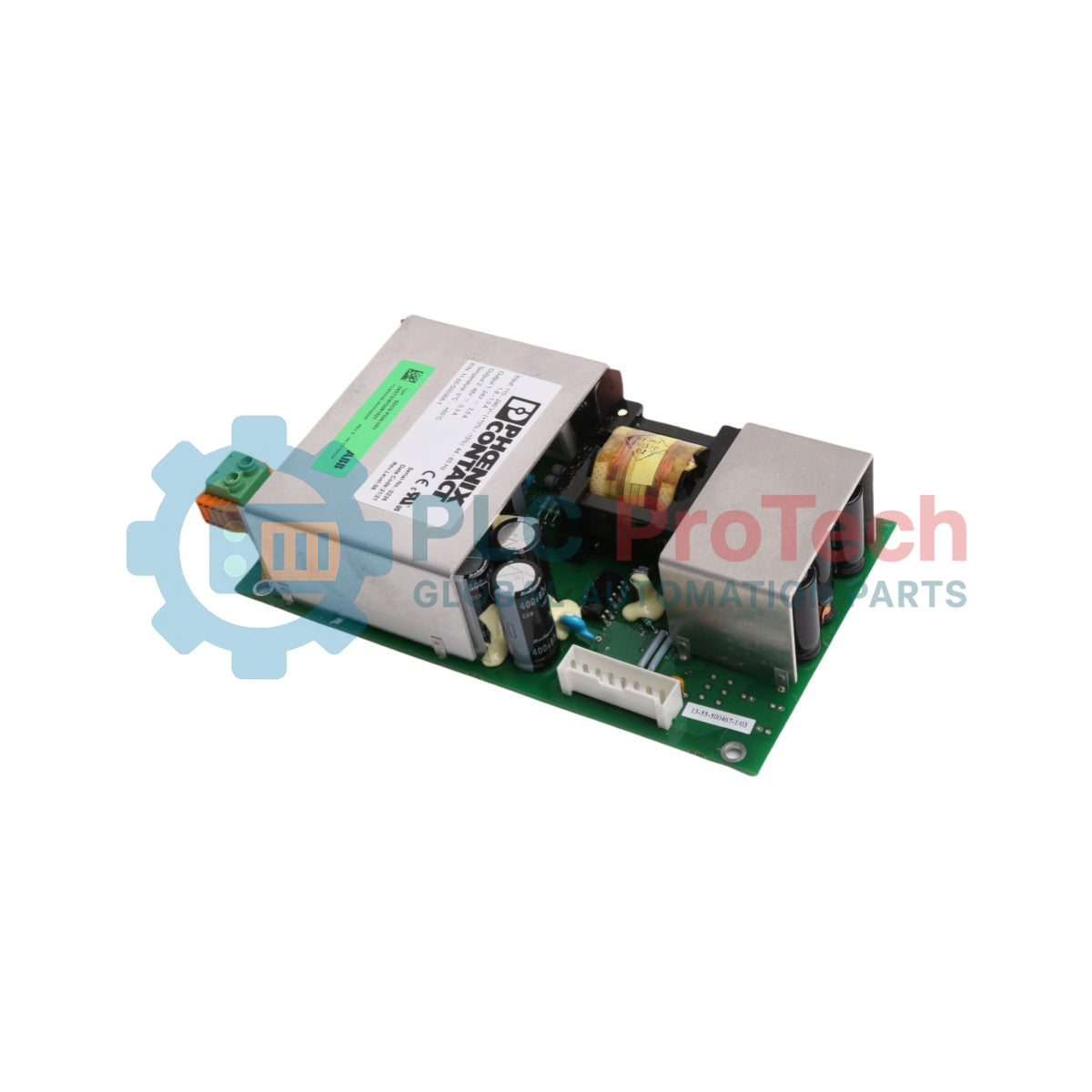

Az SDCS-PIN-H01 COAT egy dedikált tápinterfész-panel, amelyet a nagy teljesítményű gyártási rendszerekben a hajtás belső áramköri jeleinek szabályozására terveztek. A DCS880-S termékcsalád ipari egyenáramú hajtásainak alapvető belső komponenseként ez a nyomtatott áramköri szerelvény galvanikus leválasztást, kapumeghajtó-csatolást és diagnosztikai feszültségkövetési interfészrétegeket biztosít az alacsony feszültségű digitális vezérlőprocesszorok és a magasabb potenciálú teljesítmény-félvezetők között.

Az egység teljes felületén prémium minőségű védő konform bevonat található, amely megvédi a többrétegű vezetősávokat a vezetőképes por lerakódásától, a magas környezeti légszennyezéstől és a maró hatású gyártási nedvességtől. Az elsődleges átalakítószerkezetben közvetlenül elhelyezett üzemi pótalkatrészként a panel dedikált visszacsatolási mérési pontokhoz csatlakozik, és összehangolja a megbízható motorfordulatszám-szabályozó körökhöz szükséges fázis-időzítési szinkronizálást és hőmérséklet-felügyeleti jeleket.

Jellemzők

• Konform bevonatú szigetelésvédelem: Gyárilag felvitt bevonatrétegekkel akadályozza meg a nedves üzemi körülmények és a finom szénpor által előidézett zárlati átvezetést.
• Natív hajtásintegráció: A moduláris teljesítményátalakító-egységek kijelölt foglalataiba történő mechanikai és elektromos illesztésre tervezték.
• Átfogó hajtáskompatibilitás: A rendszerek széles körű méretezési keretek közötti telepítését támogatja, beleértve a DCS880-S01 és DCS880-S02 hajtáskonfigurációkat.
• Megbízható jelkötés: Közvetlen tüskesorokat integrál a folyamatos jelátvitel biztosításához, lebegő szalagkábel-csatlakozási csatornák nélkül.

Alkalmazások

• Nehézipari egyenáramú motorok fordulatszám-szabályozó körei kohászati hengerművekben és fémöntő egységekben.
• Papírgyárakban és textilfeldolgozó üzemekben működő fel- és lecsévélők nyersanyag-feszültségének szabályozása.
• Nagy nyomatékú daruemelő gépek, ömlesztettanyag-szállító berendezések és bányászati kitermelő sorok.

Műszaki specifikációk

Rendszerkompatibilitási mátrix

* Terepi telepítéshez is ellenőrizve, mint a PM9YDCS880H1-H4, PM9YDCS880H5 és PM9YDCS880H6 rendszerkonverziós készletek kijelölt komponense.

Telepítési útmutató

• Teljes leválasztás a tápellátásról: Válassza le a konverter alvázát tápláló összes bejövő primer háromfázisú váltakozó áramú bemeneti vezetéket és segédtáp-kört. A belső nagyfeszültségű kondenzátortelepek biztonságos feszültségszintre történő teljes kisüléséhez várjon legalább 5 percet, mielőtt hozzáférne a belső modulokhoz.
• Elektrosztatikus kisülés (ESD) elleni védelem: A technikusoknak a csereáramköri egység megérintése előtt földelt, disszipatív ESD-csuklópántot kell rögzíteniük a karjukon, és azt az alváz fémkeretének festetlen, szerkezeti földelési pontjához kell csatlakoztatniuk.
• Mechanikai beállítás: Helyezze a kártyát a hajtás belső állványházában kijelölt távtartókra. Óvatosan csavarja be az összes rögzítőcsavart a helyére, túlzott meghúzási nyomaték alkalmazása nélkül, mert az megrepesztheti a vezetősávokat, illetve felválaszthatja a helyi védőbevonat-rétegeket.
• Interfész-csatlakozások ellenőrzése: Ellenőrizze, hogy az összes belső, tűs és aljzatos panelcsatlakozó pontosan illeszkedik-e, és teljesen csatlakozik-e a hozzájuk tartozó hajtás alaplapjaihoz. A burkolati panelek lezárása előtt győződjön meg arról, hogy egyetlen vezeték- vagy kábelköteg sincs becsípődve, és a vezetékek nyomvonala sincs akadályozva.
