B&R 4XP0000.00-K40 cHMI 3 kiegészítő kezelőgomb-modul X2X slave

Termékáttekintés

A B&R 4XP0000.00-K40 (4XP0000.00-K40) egy robusztus, cHMI 3 kiegészítő billentyűzetmodul, amelyet elosztott vezérlési architektúrákhoz, X2X slave eszközként terveztek. Négy négyzet alakú, megvilágított gyűrűs gombbal rendelkezik, amelyek piros, zöld és sárga szín megjelenítésére képesek, így közvetlenül a gép kezelőfelületén jól látható állapot-visszajelzést biztosítanak. A modult széles körben alkalmazzák csomagológépekben, nyomtatósorokon és technológiai skid rendszerekben, ahol a kezelőknek a fő HMI-paneltől távol is tapintható vezérlésre és azonnali állapotjelzésre van szükségük. Az egység 8 pólusú apa multipontos csatlakozón keresztül csatlakozik, és közvetlenül a belső busztápegységről kapja a tápellátást, egyszerűsítve a szekrény bekötését. Az IP65-ös előlapi védettségnek és a fémháznak köszönhetően ellenáll a zord ipari környezetnek, beleértve a lemosóterületeket, valamint a nagy por- vagy nedvességtartalmú helyeket is. A beépített Run és Error LED-ek gyors diagnosztikát tesznek lehetővé a vezérlőszekrény kinyitása nélkül, csökkentve az üzembe helyezés és karbantartás alatti állásidőt.

Interfész és mechanikai integráció

A 4XP0000.00-K40 a B&R X2X Link interfészt használja, amely lehetővé teszi, hogy akár 100 méterre is elhelyezzék a master állomástól (például egy X20 buszvezérlőtől vagy Automation PC-től).

•

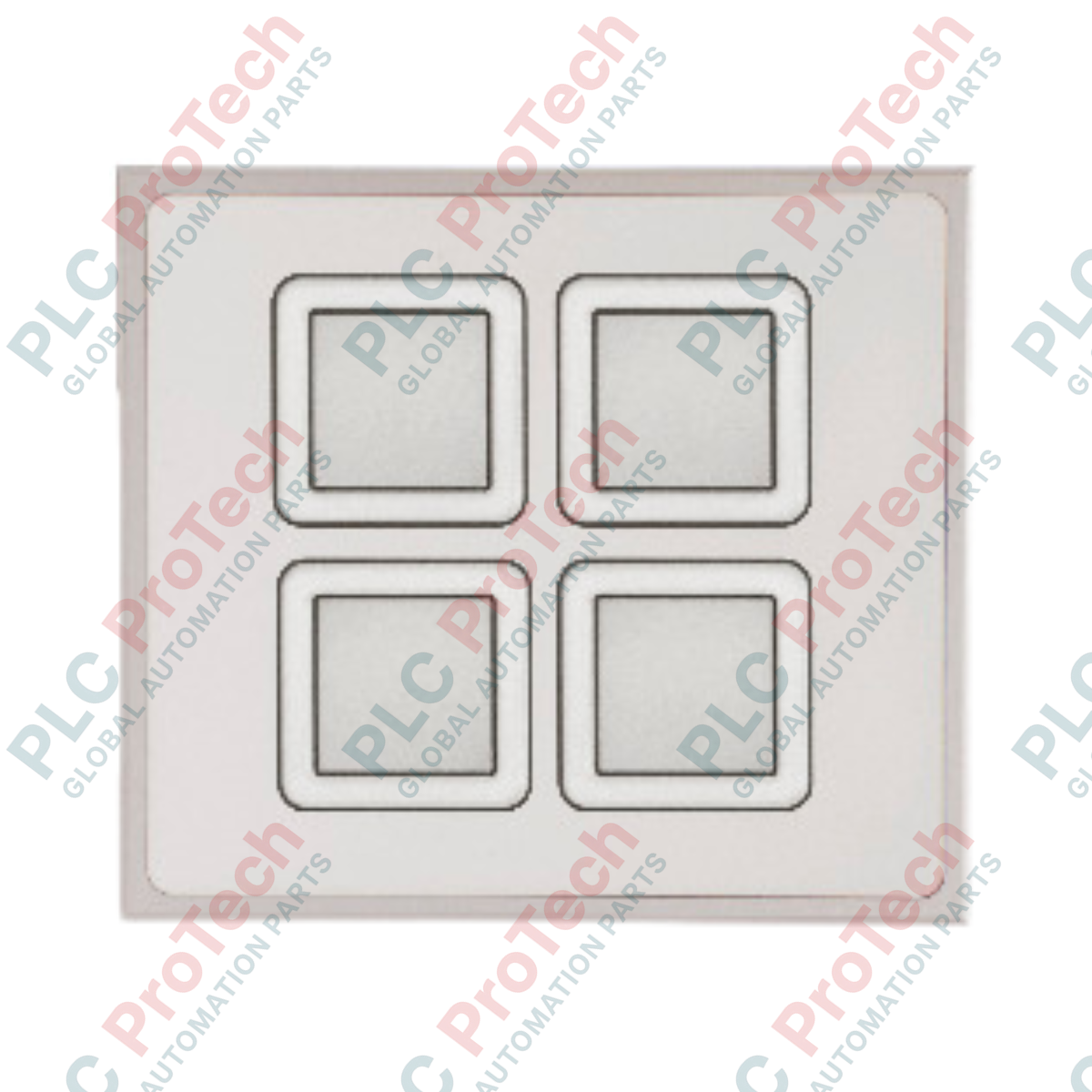

  Gombkonfiguráció: 4 db négyzet alakú, megvilágított gyűrűs gombbal rendelkezik. Mindegyik gomb 3 színt (piros, zöld, sárga) támogat, és az X2X protokollon keresztül külön-külön vezérelhető, lehetővé téve az állapot dinamikus jelzését (például zöld a „Kész”, piros a „Hiba”, sárga az „Aktív” állapothoz).



•

  Csatlakozás: 8 pólusú apa multipontos csatlakozót (változat) használ. A modul a belső busztápegységen keresztül kap tápellátást (24 VDC, +/- 25%), így nincs szükség külön tápkábelre a beépítés helyén.



•

  Felszerelés: Előlapi beépítésre tervezték. Az előlap természetes eloxált felületű alumíniumból (Pantone 427 C), a hátsó burkolat pedig fémből készül. A lapos tömítés IP65-ös tömítettséget biztosít a panelkivágással szemben.



•

  Szükséges tartozékok: A működéshez külön meg kell vásárolni a 8 pólusú sorkapcsot 0TB1108.8110 (rugós kapocs, 1,5 mm2, rezgésálló csavarperemmel). Egy 3 pólusú sorkapocs (0TB703.81) jellemzően a konkrét bekötési változatokhoz tartozik.



Műszaki specifikációk

GYIK

Kompatibilis a 4XP0000.00-K40 az Automation Studio programmal?

Igen. A modult teljes mértékben támogatja a B&R Automation Studio. A V2.6, V3.0, V4.0 és V6.0 verziókhoz hardverfrissítések (HWUpgrade) érhetők el, így biztosítva a zökkenőmentes integrációt a meglévő projektekbe és I/O-leképezési konfigurációkba.

Szüksége van ennek a kezelőegységnek külső tápegységre?

Nem. A 4XP0000.00-K40 az X2X-busz belső tápellátásán (24 VDC) keresztül kap tápot. Amennyiben az X2X-master biztosítja a busz tápellátását, a kezelőegység további tápkábelezés nélkül működik, azonban a csatlakoztatáshoz a konkrét 8 pólusú sorkapcsot (0TB1108.8110) külön meg kell rendelni.

Testreszabhatók a gombok különböző feliratokkal?

Igen. A B&R legendacsík-sablonokat biztosít a 4XP0000.00-K40-hez, amelyek lehetővé teszik a poliészter panelborítás alá illeszkedő egyedi címkék nyomtatását. Ez alkalmazásspecifikus jelölést tesz lehetővé (például: „Start”, „Stop”, „Reset”, „Jog”), hogy illeszkedjen a gép funkciójához.

Mi a különbség a -K40 és a -K20 változat között?

A -K40 változat négyzet alakú, világító gyűrűs gombokkal rendelkezik, míg a -K20 változat jellemzően kerek gombokat használ. Mindkettő 3 színű megvilágítást és X2X-kapcsolatot kínál, de a gombok fizikai alakja és esetlegesen az elülső keret kialakítása eltérhet, hogy illeszkedjen az adott cHMI-panel megjelenéséhez.

Panelbe szerelési és bekötési utasítások

•

  Kötelező sorkapocs: A 4XP0000.00-K40 csatlakozó nélkül kerül szállításra. A 0TB1108.8110 (8 pólusú, 1,5 mm2-es rugós ketrecszorítós sorkapocs) külön rendelendő. Az EMC-megfelelőség fenntartása érdekében gondoskodjon arról, hogy a kábel árnyékolása a kábelátvezetőn vagy a bilinccsel a fémházhoz legyen csatlakoztatva.



•

  Panelkivágás: A modulhoz pontosan 90 mm x 80 mm méretű panelkivágás szükséges. Az IP65 védettség eléréséhez a mellékelt lapos tömítést az elülső keret és a panel közé kell helyezni. A hátsó rögzítőbilincseket egyenletesen húzza meg, hogy elkerülje az elülső keret deformálódását, ami ronthatná a tömítés hatékonyságát.



•

  X2X-kábelezés: Mivel a modul X2X-slave-ként működik, az X2X-kapcsolathoz árnyékolt, csavart érpárú kábelt használjon. A távolság ne haladja meg a 100 métert. Több X2X-slave láncba kötésekor ügyeljen arra, hogy a lezárás az X2X-topológiai szabályoknak megfelelően, a lánc utolsó eszközén helyesen legyen beállítva.



•

  Tisztítás és karbantartás: Az elülső poliészter borítás és az alumíniumkeret ellenáll az ipari tisztítószereknek. Kerülje azonban a tömítési illesztés közvetlen, nagynyomású permetezését. A tisztításhoz puha kendőt használjon; a súrolópárnák károsíthatják az eloxált felületet, illetve megkarcolhatják a borítást, ami ronthatja az olvashatóságot.
