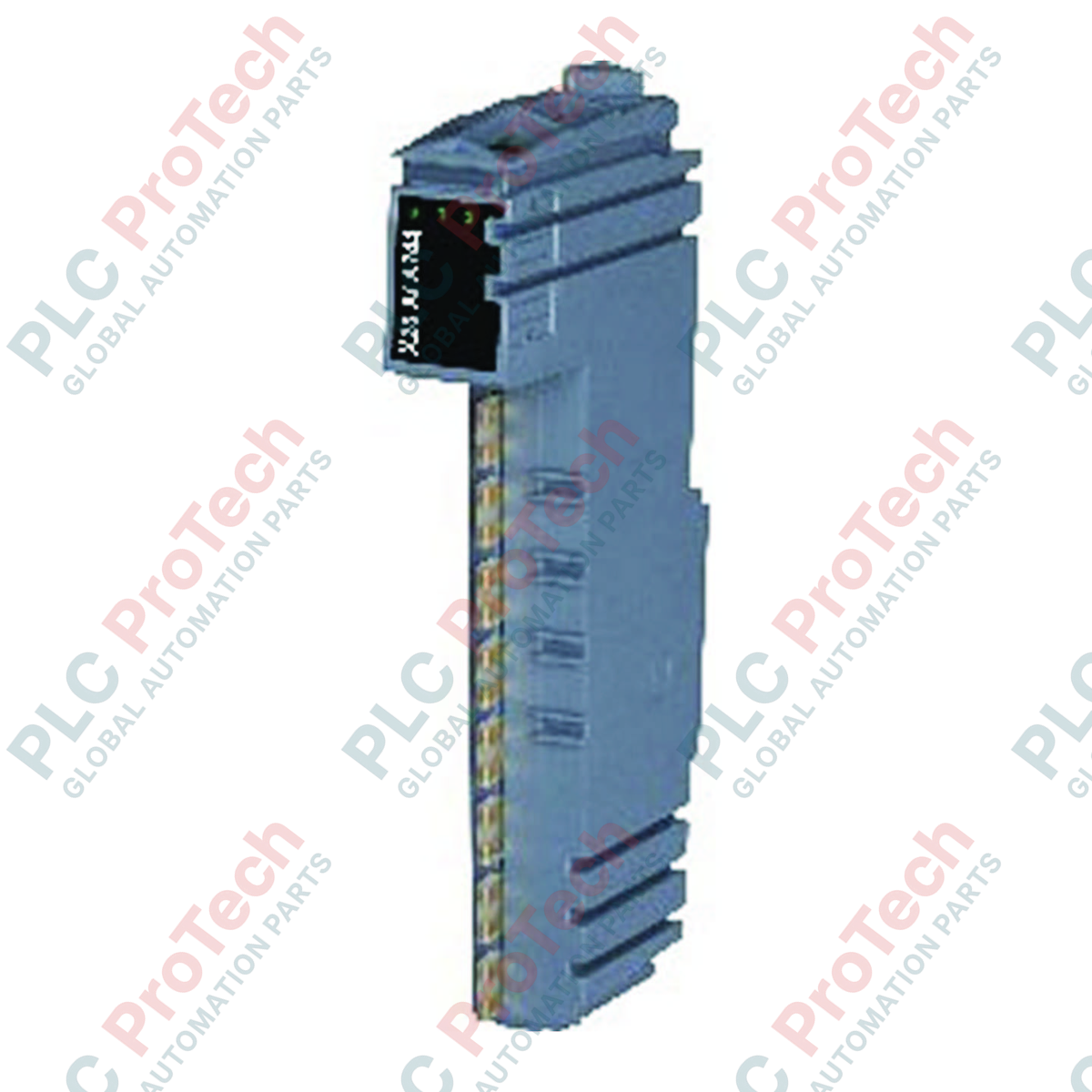

B&R X20AIA744 analóg bemeneti modul X20 rendszerhez

Műszaki áttekintés

A  B&R X20AIA744 (X20AIA744) nagy teljesítményű analóg bemeneti modul, amelyet precíz nyúlásmérő bélyeges mérésekhez terveztek a szabványos X20 rendszerarchitektúrán belül. A zökkenőmentes telepítésre tervezett modul olyan nehézipari környezetekben, mint az automatizált gyártóüzemek, a bányászati berendezések és a szerkezetfelügyeleti rendszerek, kulcsszerepet játszik a tömeg- és erőértékelésben, ezáltal megszünteti a folyamat szűk keresztmetszeteit és csökkenti a rendszer állásidejét. A hardver speciális bemeneti fokozattal rendelkezik, amely differenciális mérési módszerrel közvetlenül értékeli ki a teljes hidas nyúlásmérő bélyegeket. A 24 bites digitális átalakító-felbontás és a rendkívül gyors, 200 μs-os átalakítási idő integrálásával az egység csatornánként akár másodpercenként 5000 mintás nagy sebességű adatgyűjtést biztosít, így nagy terhelésnek kitett gépipari alkalmazásokban is pontosan felügyelhetők a dinamikus terhelési profilok.

Műszaki konfiguráció

A modul belső architektúrája és jel-feldolgozási útvonala alacsony zajszintű ipari telemetriára van optimalizálva. A hardveres kialakítás a következő jellemzőket tartalmazza:

• Szoftveresen konfigurálható erősítés: Szoftveres beállításokon keresztül 2–256 mV/V közötti nyúlásmérő bélyeg tényezőket támogat, így nincs szükség kézi hardveres kalibrálásra vagy fizikai átkötésekre.

• 4 vezetékes interfész: Robusztus, 4 vezetékes csatlakozásokat használ a stabil jelátvitel és a differenciális feszültség pontos, közvetlenül a hídnál végzett kiértékelése érdekében.

• Fejlett szűrési fokozat: Beépített hardveres bemeneti szűrőt tartalmaz dedikált, 2,5 kHz-es levágási frekvenciával, amely elnyomja a szomszédos ipari hajtások nagyfrekvenciás EMI-zavarait és kapcsolási zaját.

• Nagy sűrűségű X20 Slice kialakítás: Kompakt, IP20 védettségű házzal rendelkezik, amely közvetlenül az X20 hátlapra pattintható, így minimális helyet foglal a vezérlőszekrényben, miközben teljes elektromos leválasztást biztosít a csatornák és a belső busz között.

Műszaki specifikációk

Gyakran ismételt kérdések ipari alkalmazásokhoz

• Hogyan kezeli az X20AIA744 a vezeték ellenállását hosszú kábelvezetéseknél?

  A modul differenciális, 4 vezetékes csatlakozási módszert használ a teljes hidas konfigurációk felügyeletéhez. Rendkívül hosszú kábelek esetén, amikor a vezeték ellenállása jelentős feszültségesést okoz, a B&R Automation Studio szoftverrel megfelelő kalibrálást kell végezni a gerjesztési veszteség kompenzálásához és a 24 bites pontosság fenntartásához.

• Ki tudja értékelni ez a modul a félhidas vagy negyedhidas nyúlásmérőket?

  A bemeneti áramkör alapértelmezetten teljes hidas nyúlásmérő-konfiguráció kiértékelésére szolgál. Félhidas vagy negyedhidas érzékelők használatához külső kiegészítő ellenállásokat kell az áramkörbe bekötni a modul kapcsaihoz való csatlakoztatás előtt, hogy teljes hidas differenciális jelet szimuláljanak.

• Mi az előnye az 5000 minta/másodperc adatkiadási sebességnek?

  A nagy mintavételi frekvencia (fDATA = 5000 minta/s csatornánként) lehetővé teszi, hogy a vezérlőrendszer rögzítse a tranziens erőhatásokat, a tömeg gyors ingadozásait és a nagyfrekvenciás rezgéseket. Ez alkalmassá teszi a modult dinamikus pályafeszültség-szabályozásra, nagy sebességű palackozósorokhoz és anyagroncsolási vizsgálati berendezésekhez.

Helyszíni mérnöki és telepítési előírások

FIGYELMEZTETÉS ELEKTROSZTATIKUS KISÜLÉSRE: Az X20 modul érzékeny elektronikus alkatrészeket tartalmaz, amelyek az elektrosztatikus kisülés miatt károsodhatnak. Gondoskodjon arról, hogy a helyszíni technikusok megfelelően földelt ESD-csuklópántot viseljenek, és a modul X20 alapblokkból történő behelyezése vagy eltávolítása előtt minden helyszíni tápellátást válasszanak le.

Bekötési útmutató és jelérintetlenség

Az analóg nyúlásmérő-jelvezetéket a kábelcsatornán belül szigorúan különítse el a nagyfeszültségű váltakozó áramú tápkábelektől és a változtatható frekvenciájú hajtások (VFD) motorvezetékeitől. Minden 4 vezetékes csatlakozáshoz sodrott érpárú, árnyékolt műszerkábelt használjon. A kábel árnyékolását közvetlenül csatlakoztassa a funkcionális földelés (FE) sínjéhez az X20 árnyékoláslezáró blokkjával, hogy az ipari zaj ne torzítsa a 24 bites mérést.

Környezeti és hőmérsékleti irányelvek

A modul IP20 nyitott típusú védettséggel rendelkezik, és tiszta, száraz, zárható ipari vezérlőszekrény belsejében kell telepíteni. A természetes konvekciós hűtés biztosítása érdekében tartson legalább 10 mm szabad helyet az X20 szeletköteg felett és alatt. Olyan környezetben, ahol por vagy vezetőképes szennyeződések vannak jelen, a vezérlőszekrényt légkondicionálóval vagy hőcserélővel kell felszerelni a belső kúszóáramok megelőzésére.
