Műszaki képességek és folyamatszabályozási alkalmazás

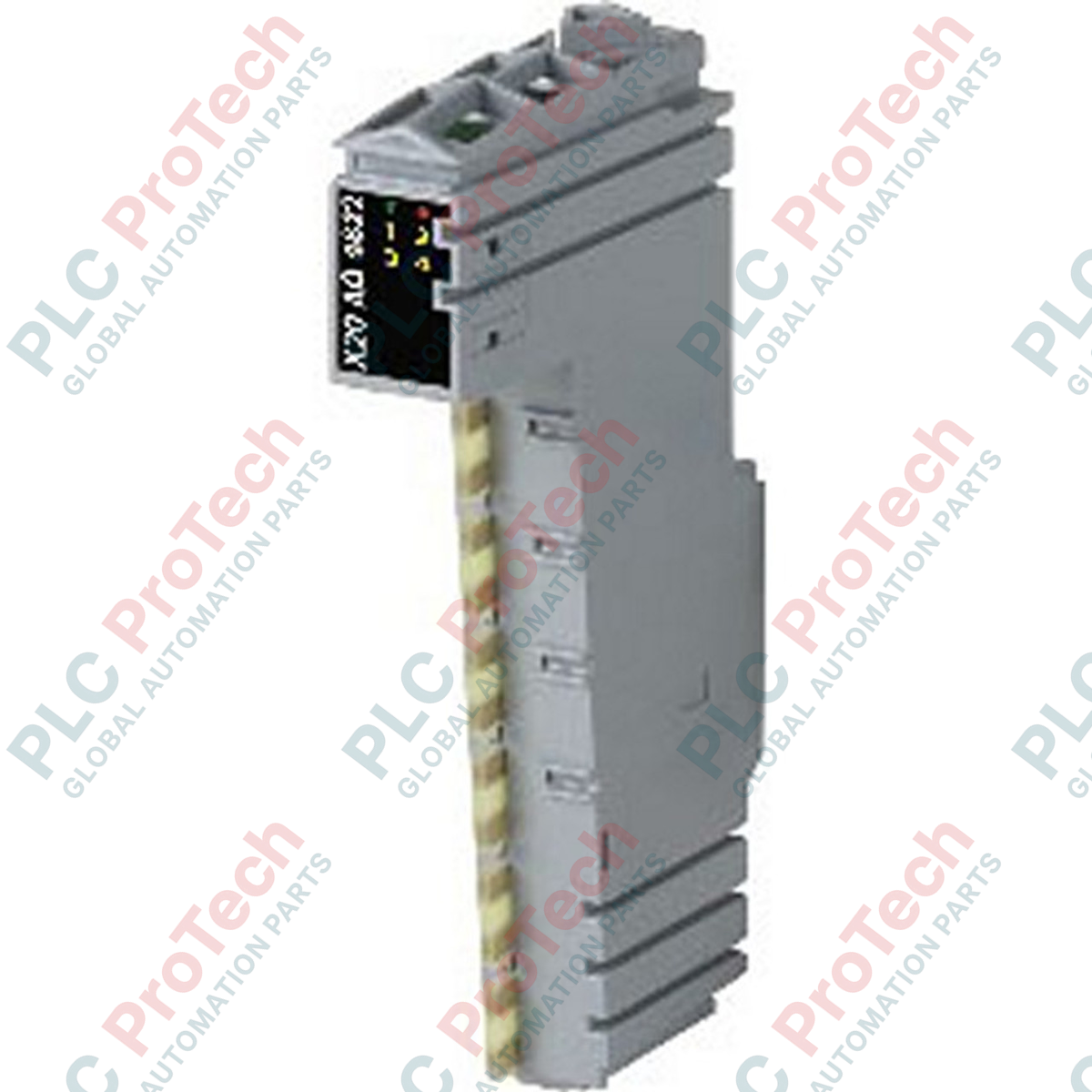

A X20AO4622 (X20 AO 4622) nagy sűrűségű, 4 csatornás analóg kimeneti modul, amelyet a B&R X20 rendszer topológiáján belüli alkalmazásra terveztek. A modul sokoldalú interfészt biztosít proporcionális szelepek, változtatható fordulatszámú hajtások és ipari működtetők vezérléséhez olyan igényes feldolgozóipari ágazatokban, mint a vegyipar, a tengeri hajtástechnika és az olajfinomítás. A 13 bites natív digitális átalakító-felbontással a modul lehetővé teszi, hogy minden csatorna szoftveresen, egymástól függetlenül konfigurálható legyen $\pm$10 V-os feszültségjelek vagy 0–20 mA-es / 4–20 mA-es áramhurkok biztosítására.
A négy precíziós kimenet egyetlen, 12,5 mm széles házban történő központosításával a X20AO4622 jelentősen csökkenti a szükséges DIN-sínes helyigényt, miközben kivételes jelhűséget biztosít, stabilizálja a kritikus folyamatszabályozási köröket, és minimálisra csökkenti a rendszerszintű hurokkésleltetést.
Áramköri védelem és elektromos biztonság
A modul robusztus galvanikus leválasztást biztosít: a belső kommunikációs busz és az egyes kimeneti csatornák között 500 Veff-es leválasztási gátat alkalmaz, így védi a központi hátlapi processzorokat a terepi oldali feszültséganomáliáktól. A csatornák egymás közötti leválasztása nem biztosított. A működtetők szabálytalan mozgásának kiküszöbölése érdekében a rendszer indításakor vagy újraindításakor egy belső engedélyező relé fizikailag leválasztja a kimeneti kapcsokat mindaddig, amíg a modul vezérlője el nem éri az aktív, ellenőrzött működési állapotot.
A hardver folyamatos kimeneti rövidzárlat-védelemmel rendelkezik, amely a kimeneti hibákat $\pm$40 mA-es áramkorlátra korlátozza, továbbá beépített, 10 kHz-es vágási frekvenciájú elsőrendű aluláteresztő szűrőt tartalmaz a nagyfrekvenciás elektromágneses zaj elnyomására.
Hardverspecifikációk
| Teljesítményjellemzők |
Dokumentált mérnöki adatok |
| Modell |
X20AO4622 |
| Márka |
B&R (Automation) |
| Származási hely |
Ausztria |
| Kimenetsűrűség |
4 analóg kimenet ($\pm$10 V, 0–20 mA vagy 4–20 mA) |
| B&R-azonosítókód |
0x1BA3 |
| Digitális átalakító felbontása |
Feszültség: $\pm$12 bit / Áram: 12 bit (natív 13 bit) |
| Átalakítási idő |
300 $\mu$s minden kimenetre egyidejűleg |
| Beállási idő határértéke |
500 $\mu$s a teljes jelátfogásra vetítve |
| Buszfogyasztás |
0,01 W |
| Belső I/O-fogyasztás |
J0 revízió és újabbak: 1,8 W / Régebbi revíziók: 2,2 W |
| Terhelhetőség feszültség szerint |
Maximum $\pm$10 mA, terhelési ellenállás $\ge$ 1 kOhm |
| Terhelhetőség áram szerint |
J0 revízió és újabbak: max. 600 Ohm / Régebbi revíziók: max. 500 Ohm |
| Érintésvédelmi osztály |
IP20 |
| Veszélyes helyszíni tanúsítvány |
I. osztály, 2. divízió, ABCD csoportok, T5 / ATEX 2. zóna |
| Tengerészeti tanúsítványok |
DNV, LR, KR, ABS |
| Szállítási tömeg |
2,0 kg |
Üzemeltetési és logisztikai gyakori kérdések
Hogyan befolyásolják a különböző hardverrevíziók a hurok kialakítását és a terhelési határértékeket?
A J0 és újabb hardverrevíziók továbbfejlesztett energiagazdálkodást vezetnek be, így a belső I/O-fogyasztás 1,8 W-ra csökken, a maximális áramhurok-terhelhetőség pedig 600 Ohmra nő. A régebbi verziók (a J0 revízió előtti változatok) 2,2 W-ot fogyasztanak, és legfeljebb 500 Ohm áramhurok-terhelést támogatnak. A telepítés előtt ellenőrizze a terepi eszköz impedanciaértékeit.
Mit jelentenek az adatlapon felsorolt kimenetiformátum-kódok?
A modul szabványos előjeles, 16 bites egész értékeket (INT) dolgoz fel. Feszültségkonfigurációk esetén az értéktartomány 0x8001 és 0x7FFF között van, ahol 1 LSB 2,441 mV-nak felel meg. Áramkonfigurációk esetén a 0x0000 és 0x7FFF közötti egészérték-tartomány használatos, ahol 1 LSB 4,883 $\mu$A-nak felel meg, lehetővé téve a közvetlen szoftveres kezelést az automatizálási vezérlőben.
Hogyan befolyásolja a telepítési magasság a modul környezeti üzemi paramétereit?
2000 m tengerszint feletti magasságig a modul a teljes hőmérséklet-tartományában üzemeltethető. 2000 m felett a levegő kisebb sűrűsége csökkenti a konvekciós hűtés hatékonyságát, ezért minden további 100 m szintemelkedés után 0,5 °C-kal szigorúbban kell csökkenteni a megengedett környezeti üzemi hőmérsékletet.
Helyszíni üzembe helyezési és környezeti útmutató
-
Hőkorlátozások és szerelési irányok: A modul szabványos DIN-síneken vízszintesen és függőlegesen is felszerelhető, de meghatározott hőmérsékleti korlátozások vonatkoznak rá. A J0 és újabb revíziójú egységek vízszintes szerelés esetén folyamatosan -25 és 60 °C között üzemeltethetők, függőleges szerelésnél azonban a felső határ 50 °C. A régebbi revíziók (a J0 előtti verziók) vízszintesen legfeljebb 55 °C-on, függőlegesen pedig 50 °C-on használhatók.
-
Kapocsmodul beszerzése: A fizikai elektronikai egységet egy X20BM11 buszmodullal és egy X20TB12 kapocsléccel kell felszerelni; ezek nem tartoznak az alapmodulhoz, ezért külön tételként kell megrendelni őket. Az összeszerelés befejezése előtt győződjön meg arról, hogy a kapocsléc érintkezői oxidációmentesek.
-
Feszültség- és áramüzemmódok bekötése: A terepi vezetékeket külön, meghatározott kapcsokra kell vezetni attól függően, hogy a csatorna feszültség- vagy áramhurok-kimenetre van-e konfigurálva. E vezetékek kombinálása vagy hibás hozzárendelése súlyos terhelési hibákat okoz — az áramutaknál akár 0,5%-osat is —, és aktiválhatja a belső $\pm$40 mA-es áramkorlátozó védelmet.
