B&R X20BB57 Compact-S PLC-busz alapmodul

Termékáttekintés

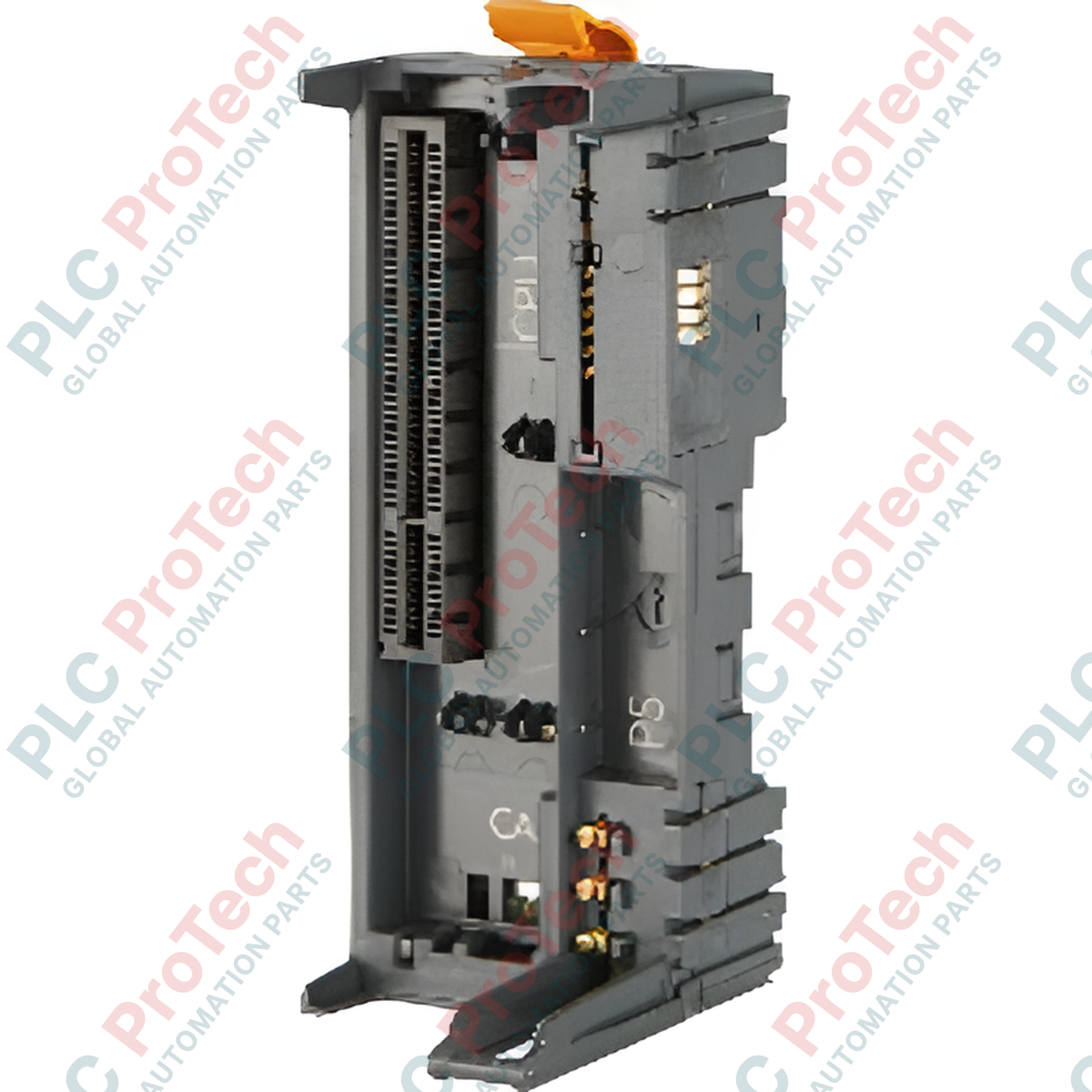

A X20BB57 (X20BB57) kifejezetten a B&R X20 Compact-S PLC sorozathoz tervezett alapvető buszmodul. Elsődleges hátlapként biztosítja a Compact-S CPU és a hozzá tartozó tápegységmodulok alapvető mechanikai és elektromos csatlakozását. A modult úgy tervezték, hogy egyszerűsítse a rendszerarchitektúrát azáltal, hogy két kommunikációs interfészt - RS232 és CAN busz - közvetlenül az alap hardverbe integrál. A helyszűkével küzdő mobilautomatizálási, speciális gépészeti és elosztott vezérlőrendszer-alkalmazásokhoz ideális X20BB57 nagy sebességű hátlapi kommunikációt biztosít, miközben az I/O-szegmensen belül robusztus, legfeljebb 10 A terhelhetőségű tápelosztást tesz lehetővé.

Hardverarchitektúra és interfészlogika

A X20BB57 a Compact-S állomás gerinceként egyetlen hardveregységen belül kezeli a tápellátást és a magas szintű kommunikációs protokollokat.

• Integrált kommunikáció: Egy RS232 porttal és egy CAN busz csatlakozással rendelkezik, így további interfészkártyák nélkül teszi lehetővé a perifériák közvetlen integrálását.

• Galvanikusan nem leválasztott kialakítás: A mérnöki specifikáció szerint (azonosítókód: 0xEB09) a Busz, a CAN busz és az RS232 interfész közös potenciálon van. Ez a kialakítás minimálisra csökkenti a belső terjedési késleltetést és az energiafogyasztást (0.55 W).

• Univerzális szerelés: Sok speciális alappal ellentétben ez a modul vízszintes és függőleges szerelési irányban egyaránt használható, így mechanikai rugalmasságot biztosít sekély vagy magas kapcsolószekrények esetén.

Műszaki adatok

Műszaki GYIK

Biztosít a X20BB57 galvanikus leválasztást a CAN busz és az RS232 között?

Nem, a X20BB57 úgy készült, hogy a Busz, a CAN busz és az RS232 interfészek nincsenek egymástól leválasztva. Jelentős potenciálkülönbségek vagy nagy elektromos zaj jelenlétében a mérnököknek külső leválasztó korlátokat kell alkalmazniuk, illetve jó minőségű, közös referenciaföldelést kell biztosítaniuk a jelromlás megelőzése érdekében.

Hogyan befolyásolja a telepítési magasság ennek a buszmodulnak a teljesítményét?

A tengerszint feletti 2000 m magasságig nincs korlátozás. A 2000 m-t meghaladó magasságban a környezeti hőmérsékletre 100 m-enként 0.5 Celsius mértékű csökkentési tényezőt kell alkalmazni a kisebb légsűrűség és hűtési hatásfok figyelembevételéhez.

Mekkora maximális áramot vezethetek át az I/O-tápellátás érintkezőin?

A modul 10 A megengedett érintkezőterhelést támogat. Ez az érték kritikus fontosságú a Compact-S hátlaphoz csatlakoztatott összes utána kapcsolt I/O-modul teljes áramfelvételének kiszámításakor, hogy megelőzhető legyen a buszérintkezők hőkárosodása.

Helyszíni mérnöki és telepítési útmutató

• Tájolástól függő hőmérsékleti határértékek: Vegye figyelembe, hogy a maximális üzemi hőmérséklet 60 Celsiusról (vízszintes szerelés) 50 Celsiusra (függőleges szerelés) csökken. Függőleges telepítés esetén az alsó modulokból felszálló hő felhalmozódhat; nagy szekrénysűrűség esetén gondoskodjon kényszerített légáramú hűtésről.

• Interfészek vezetékezése: Mivel az RS232 és a CAN interfész nincs leválasztva, mindig használjon jó minőségű árnyékolt kábeleket. A kábelárnyékolásokat a szekrény belépési pontján csatlakoztassa a földelő sínhez, hogy csökkentse a X20BB57 hátlapján keresztül a CPU logikáját érintő földhurok kockázatát.

• Azonosítókód ellenőrzése: A B&R Automation Studio szoftveres üzembe helyezése során a hardver a 0xEB09 azonosítókódot jelenti. A CAN- és RS232-illesztőprogramok teljes funkcionalitásának engedélyezéséhez gondoskodjon róla, hogy a projekt hardverkonfigurációja pontosan megfeleljen ennek az azonosítónak.

Mérnöki előnyök

A X20BB57 megbízhatóságra tervezett, „megerősített” hátlapi megoldás. Széles üzemi hőmérséklet-tartománya (akár -25 Celsiusig) alkalmassá teszi kültéri vezérlőpanelekhez és hűtőházi automatizálási rendszerekhez. A hátlap és a kommunikációs portok egyetlen egységbe integrálásával csökkenti a fizikai csatlakozások számát, ezáltal növeli a meghibásodások közötti átlagos időt (MTBF). A robusztus IP20 burkolat és a legfeljebb 95%-os, nem kondenzálódó páratartalom elviselésének képessége stabil teljesítményt biztosít a legigényesebb ipari környezetekben is.
