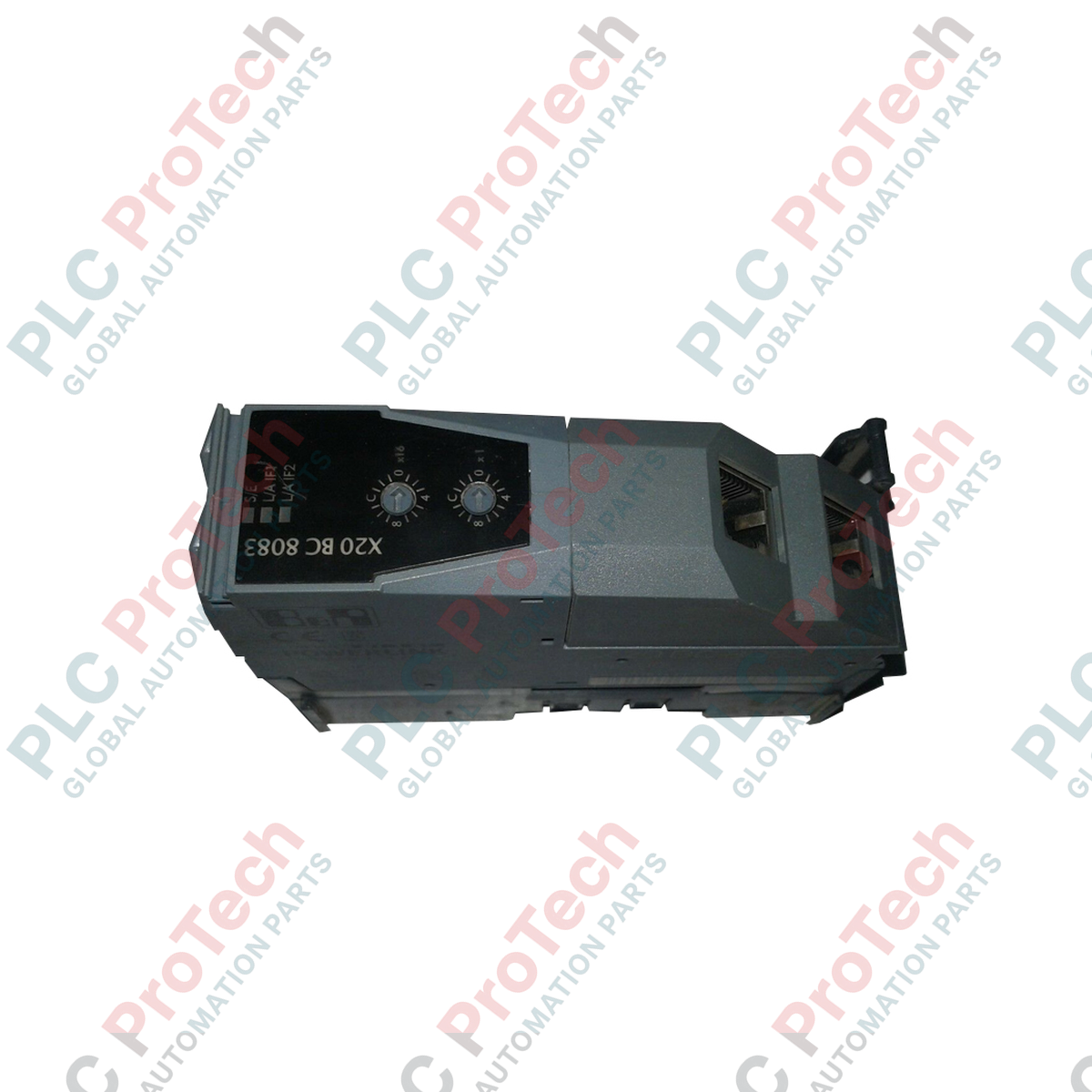

B&R X20BC8083 X20 rendszerű POWERLINK-buszvezérlő

Helyszíni hálózatépítés és infrastruktúra-automatizálás

A X20BC8083 (X20 BC 8083) nagy teljesítményű hálózati interfészmodul, amelyet a B&R X20 rendszerplatformjához terveztek. Az egyes hátlapi I/O-szeletek és a központi vezérlőhálózat közötti determinisztikus útválasztási kapcsolatként működő modul natívan támogatja az Ethernet POWERLINK ipari kommunikációs protokollt.

Valós idejű szinkronizálásra tervezték nagy igénybevételű ipari környezetekben, például moduláris nyomdaipari infrastruktúrákban, többtengelyes csomagolósorokon és elosztott autóipari összeszerelőcellákban. Az X20BC8083 tehermentesíti a főprocesszort a terepibusz-vonalak kezelésének feladatai alól, így biztosítja a rezgésmentes, szubmilliszekundumos ciklusidőket, megakadályozza a keretütközéseket, és fenntartja a hálózat stabilitását intenzív ipari folyamatok során.

Interfész-integráció és rendszer-modularitás

A hardver kettős, szabványos RJ45-csatlakozón keresztül elérhető, integrált, 2 portos Ethernet-hubot tartalmaz. Ez költséghatékony vonali vagy láncolt hálózati topológiák kialakítását teszi lehetővé külső ipari kapcsolók nélkül. A modul felépítése teljes mértékben támogatja a natív X20 hubmodulokkal történő bővítést, így a mérnökök a helyi topológiákat közvetlenül a terepi csomóponton elágazó csillagkonfigurációkká alakíthatják.

A buszvezérlő dinamikusan kezeli a helyi inicializálási paramétereket és a hátlapi konfigurációs adatokat, lehetővé téve, hogy a teljes I/O-állomás egyetlen, jól szervezett csomópontként működjön a fővezérlő hardverfájában.

Mechanikai és hálózati paraméterek

Helyszíni telepítési és támogatási GYIK

Hogyan konfigurálható a hálózati csomópont címe az X20BC8083 hardveren?

A modul két, a védő előlapi burkolat mögött található integrált forgókapcsolóval rendelkezik, amelyekkel beállítható az egyedi POWERLINK-csomópontazonosító. A bal oldali kapcsoló a tízes helyiértéket, a jobb oldali pedig az egyes helyiértéket állítja, így az állomás bekapcsolása előtt 01 és 99 közötti cím rendelhető hozzá.

Rendelkezik ez a buszvezérlőmodul integrált tápbemeneti csatlakozókkal?

Nem. Az X20BC8083 kizárólag a hálózati kommunikációt kezeli. A helyi rendszer hátlapjának és a kapcsolódó I/O-szeleteknek a tápellátásához külön X20 tápegységmodult, például az X20PS9400 modult kell közvetlenül a vezérlő mellé, a kijelölt buszalap-szerelvényre csatlakoztatni.

Mi járul hozzá a feltüntetett 4,0 kg-os szállítási tömeghez?

A 4,0 kg-os szállítási specifikáció az ipari nehézáru-szállításhoz szükséges védőcsomagolást is magában foglalja. Mivel a buszvezérlők teljes I/O-állványok egyetlen kommunikációs hibapontját jelentő központi egységei, speciális antisztatikus védőcellákban, vastag, nagy sűrűségű rezgéscsillapító habba ágyazva, merev külső burkolatú dobozokban szállítják őket, hogy ellenálljanak a globális szállítás során fellépő erős rezgéseknek.

Mérnöki infrastruktúra és üzembe helyezési útmutató

• Külön hardver kötelező beszerzése: Az önálló X20BC8083 csak a hálózati processzort tartalmazza. A teljes helyszíni telepítéshez egy X20BB80 buszalapot, egy megfelelő X20 tápegységmodult és a hozzá illő sorkapcsokat külön tételként kell megrendelni egy működő hálózati csomópont-szerelvény kialakításához.

• POWERLINK-kábelezés és a hub összekapcsolása: Az integrált, 2 portos hub használatakor, amikor a hálózati jeleket további csomópontok felé továbbítja, 5e kategóriájú vagy annál jobb, kettős árnyékolású sodrott érpárú (SF/UTP) ipari Ethernet-kábeleket használjon. Tartson szabványos távolságot a változtatható frekvenciájú hajtások (VFD) kimeneti útvonalaitól, hogy megakadályozza a nagyfrekvenciás zaj által okozott hálózati keretvesztéseket.

• A buszalap sínilleszkedésének ellenőrzése: Az elektronika felszerelése előtt igazítsa be, majd pattintsa a szabványos DIN-sínre az X20BB80 buszalapot. Győződjön meg arról, hogy a szomszédos alapok közötti csúszó mechanikai kapcsolóelemek teljesen zárt és reteszelt állapotban vannak. A buszalapok nem megfelelő illesztése megakadályozza, hogy a belső hátlapi érintkezőtűk stabil, kis ellenállású kommunikációs kapcsolatot hozzanak létre.
