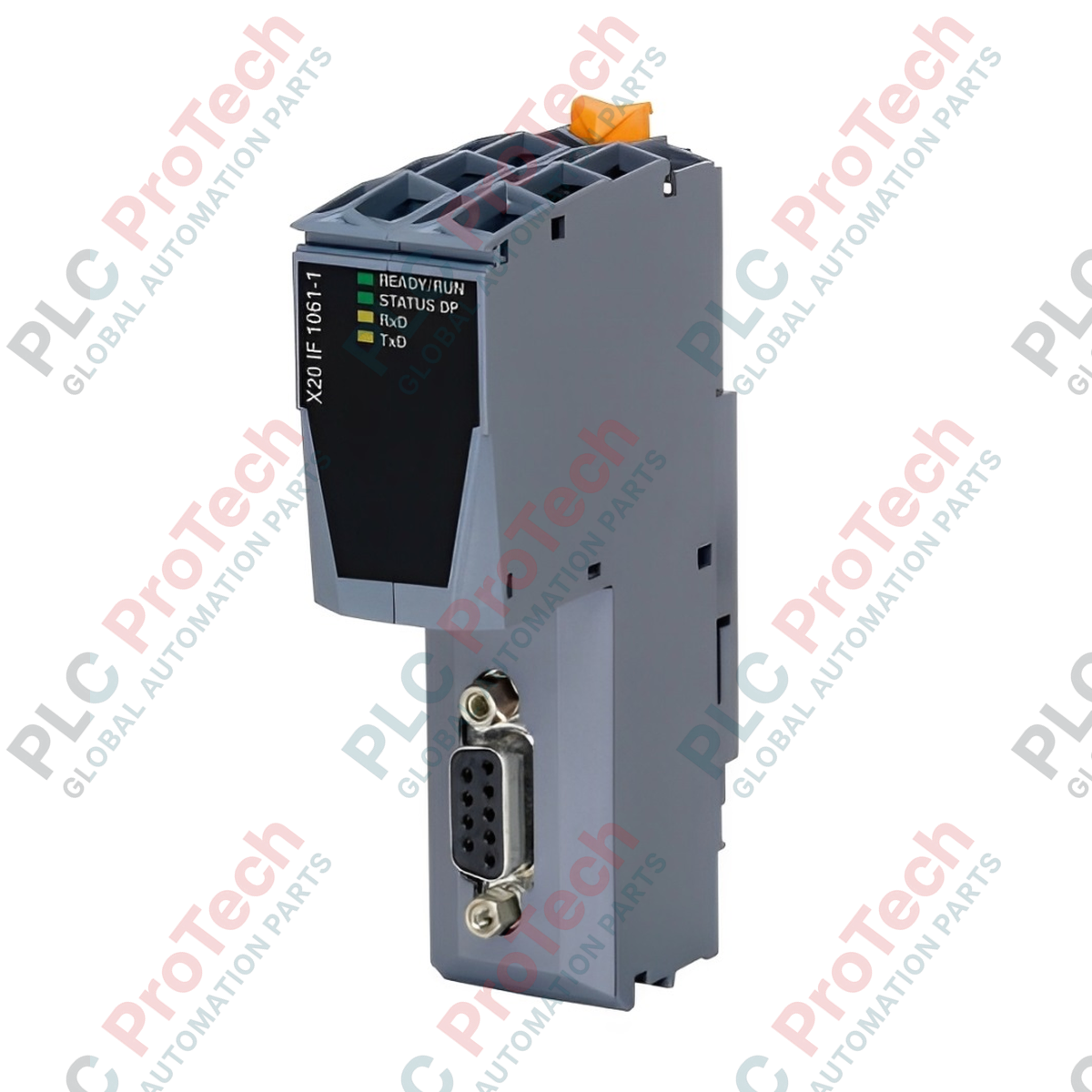

A X20IF1061-1 (X20IF1061-1) nagy teljesítményű ipari kommunikációs interfészmodul, amelyet a B&R X20 rendszer vezérlőarchitektúrájába történő közvetlen integrációra terveztek. A decentralizált feldolgozási környezetekben – például vízkezelő létesítményekben, vegyipari üzemekben és autóipari gyártósorokon – determinisztikus terepibusz-kapcsolat létrehozására kialakított modul teljes értékű PROFIBUS DP V0/V1 master interfészként működik. Teljes körű támogatást nyújt a Field Device Tool / Device Type Manager (FDT/DTM) konfigurációs keretrendszerekhez, lehetővé téve a mérnökök számára az összetett intelligens terepi műszerek közvetlen kalibrálását, diagnosztikáját és felügyeletét a központi vezérlési környezetből. Az integrált kommunikációs portok robusztus elektromos leválasztással rendelkeznek, amely védi az érzékeny belső CPU-hátlap elektronikáját a terepi oldali feszültségtranziensektől, és megszünteti a helyi földhurokáramokat.
Ez az interfészmodul kétszintű felügyeleti képességeket biztosít: hardveralapú LED-es állapotjelzést és szoftveresen hozzáférhető regisztereket valós idejű hibafigyeléshez. A beépített vizuális kijelzők azonnali diagnosztikai ellenőrzést tesznek lehetővé három működési rétegben: a modul állapotában, a hálózati szinkronizáció épségében és az aktív adatátviteli ciklusokban. Az alacsony energiafogyasztásra tervezett modul legfeljebb 1,8 W teljesítményt vesz fel az alapul szolgáló rendszerbuszról, ezáltal minimálisra csökkenti a hőfelhalmozódást az összeállított modulkötegben. A modul magas páratartalmú környezetben is megbízhatóan működik; az üzemi és tárolási páratartalom-tartomány 5–95%, páralecsapódás nélkül, ami egyenletes, hosszú távú adatátvitelt biztosít kommunikációs romlás nélkül.
| Interfészparaméter | Műszaki specifikáció |
| Modell | X20IF1061-1 |
| Márka | B&R (Bernecker + Rainer) |
| Modulkategória | X20 rendszerinterfész-kommunikáció |
| Protokolltámogatás | PROFIBUS DP V0 / V1 master |
| Konfigurációs modell | DTM-alapú műszerintegráció |
| Elektromos leválasztás | Igen (a hálózati oldal és a rendszerbusz között) |
| Teljesítményfelvétel | Max. 1,8 W |
| Hardveres diagnosztika | LED-kijelzők a modulhoz, a hálózathoz és az adatokhoz |
| Szoftveres diagnosztika | A PLC-n keresztül elérhető belső állapotregiszterek |
| Üzemi páratartalom-határok | 5–95%, páralecsapódás nélkül |
| Tárolási / szállítási páratartalom | 5–95%, páralecsapódás nélkül |
| Származási ország | Ausztria |
| A készülék nettó tömege | Kb. 0,12 kg |
| Bruttó szállítási tömeg | 2,0 kg (nagy teherbírású szállítási védőcsomagolásban) |
Mi a gyakorlati különbség a PROFIBUS DP V0 és V1 funkcionalitása között ezen a modulon?
A PROFIBUS DP V0 a szabványos digitális és analóg jelek nagy sebességű, ciklikus I/O-adatcseréjét kezeli. A DP V1 funkcionalitása aszinkron paraméterkommunikációt vezet be, amely lehetővé teszi az X20IF1061-1 számára a műszerkonfigurációk módosítását, a fejlett diagnosztikai adatok kiolvasását, valamint az intelligens DTM terepi műszerekkel való kommunikációt, miközben a ciklikus feldolgozás megszakítás nélkül folytatódik.
Használható ez a modul más kommunikációs modulok mellett ugyanabban az X20 rackben?
Igen. Ugyanazon X20 vezérlőszerkezeten belül több interfészmodul is elhelyezhető, feltéve, hogy a teljes energiafogyasztás nem haladja meg az elsődleges CPU vagy a kiegészítő tápegységmodulok kapacitását. A B&R Automation Studio programban minden modul önálló címet kap.
Tartalmaz az X20IF1061-1 belső PROFIBUS-vonallezáró ellenállást?
Nem. A fizikai buszlezárást a külső PROFIBUS-hálózati csatlakozóegységen kell elvégezni. Ha ez a modul a terepibusz-szegmens fizikai végén helyezkedik el, győződjön meg arról, hogy a DB9 sub-D csatlakozón található lezárókapcsoló aktív („ON”) állásba van kapcsolva.
Hálózati kábelek árnyékolása és földelése: A PROFIBUS DP-vonalak akár 12 Mbps átviteli sebességgel működnek, és rendkívül érzékenyek a nagyfrekvenciás elektromágneses zajra. Szabványos, lila színű, A típusú árnyékolt sodrott érpáras kábelt kell használni. Óvatosan távolítsa el a külső szigetelést, és a fonott rézárnyékolást teljes felületén földelje a fém DIN-sín interfészéhez, kis impedanciájú földelőbilincsek alkalmazásával.
Állomáscímek kiosztásának eljárása: A PROFIBUS-hálózati master Automation Studio segítségével történő inicializálása előtt készítsen pontos listát az összes csatlakoztatott slave-csomópont címéről. Ügyeljen arra, hogy egyetlen slave-csomópont se használja ugyanazt a címet, mint az X20IF1061-1 master, és korlátozza a maximális csomóponttávolságot a determinisztikus ciklusidők fenntartása érdekében.
DTM-eszközkezelés összehangolása: Segédgyártók műszereinek – például szelepek, áramlásmérők vagy hajtások – integrálásakor importálja a megfelelő eszközspecifikus GSD- és DTM-fájlokat a konfigurációs könyvtárba. Ez biztosítja, hogy a DP V1 protokoll által biztosított kiterjesztett aszinkron paramétercsatornák pontosan legyenek hozzárendelve a belső vezérlési változókhoz.
