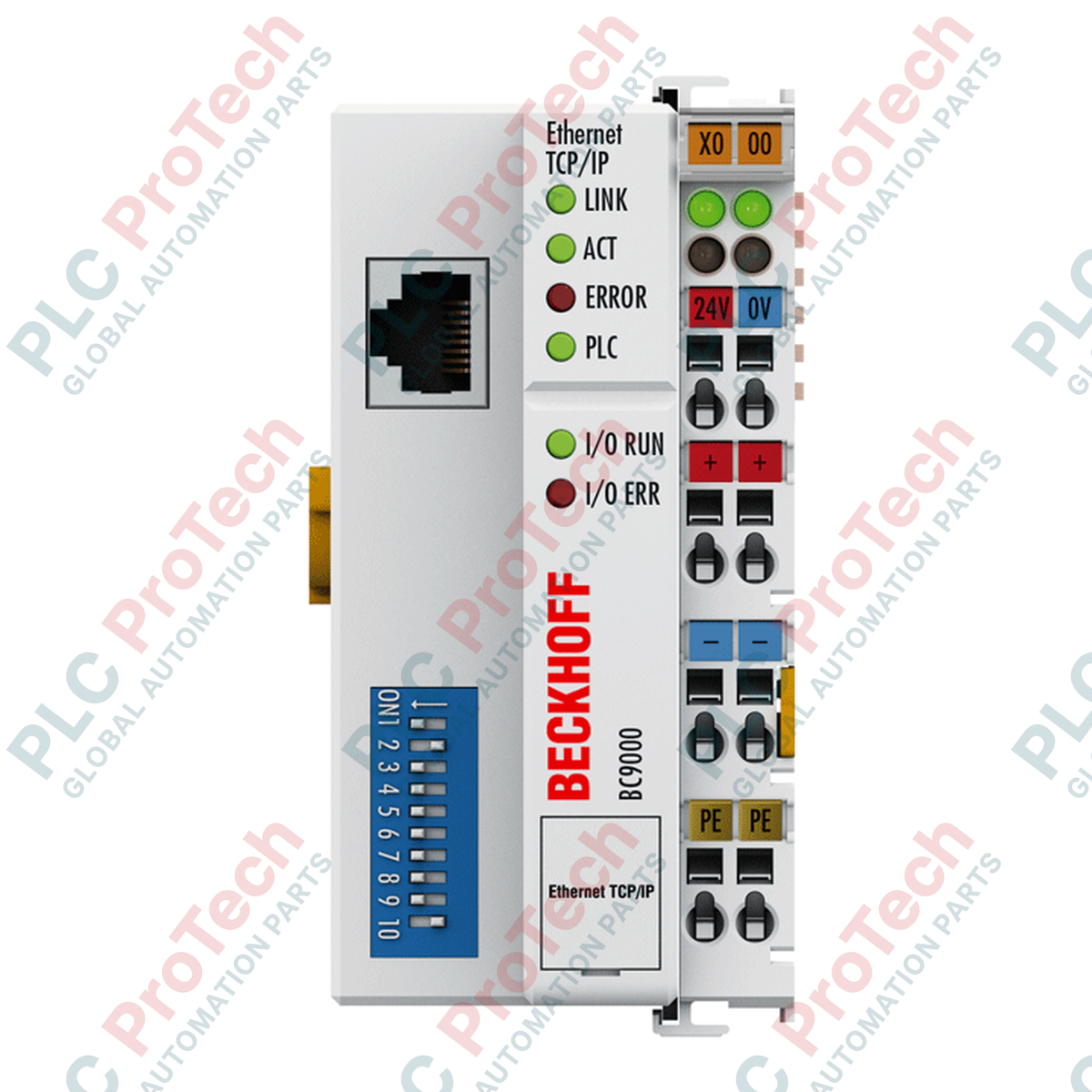

BECKHOFF BC9000 Ethernet TCP/IP buszterminál-vezérlő

Leírás

A BECKHOFF BC9000 egy Ethernet TCP/IP buszterminál-vezérlő, amelyet kompakt PLC-ként való működésre terveztek a moduláris Beckhoff buszterminálrendszerben. Decentralizált vezérlőként a fieldbusz-hálózatokat terminálmodulokkal kapcsolja össze, miközben a vezérlési logikát a központi master számítógéptől függetlenül, helyben hajtja végre. A vezérlő megbízható hidat képez az Ethernet-alapú hálózatok és a helyi I/O-pontok között, optimalizálva a rendszer modularitását és vezérlési architektúráját.

Az integrált PLC-futásidejű rendszerrel felszerelt BECKHOFF BC9000 képes szabványos IEC 61131-3 nyelveken írt programok feldolgozására. A K-buszon keresztül közvetlenül vezérel legfeljebb 64 helyi buszterminált, így rendkívül rugalmas vezérlő decentralizált automatizálási csomópontokhoz. A magasabb szintű rendszerekkel való kommunikáció szabványos RJ45-interfészen keresztül történik, ami gyors adatcserét és konfigurációs hozzáférést biztosít.

A DIN-sínre szereléshez optimalizált kompakt házba épített vezérlő közvetlen rugós működtetésű kapocscsatlakozásokat biztosít a gyors és rezgésálló bekötéshez. A diagnosztikát a buszkommunikációt, a PLC-végrehajtást, a tápellátás állapotát és a belső K-busz állapotait figyelő fizikai állapotjelző LED-ek egyszerűsítik.

Jellemzők

• Integrált PLC-futásidejű rendszer a független helyi vezérlési feladatok végrehajtásához.
• Közvetlen csatlakozási interfész legfeljebb 64 szabványos Beckhoff buszterminálhoz.
• Kétprotokollos támogatás TwinCAT ADS és Modbus TCP használatával.
• Integrált 10/100 Mbit/s Ethernet-interfész automatikus átviteli sebességfelismeréssel.
• Közvetlen konfigurálás a Beckhoff KS2000 szoftvercsomagon keresztül vagy Ethernet-kapcsolaton át.
• Átfogó elektromos leválasztás a fieldbusz, a tápérintkezők és a belső tápellátási elektronika között.
• Az ipari EN-szabványoknak megfelelő rezgés- és ütésállóság.

Alkalmazások

• Decentralizált vezérlési csomópontok gyártási és üzemi automatizálási rendszerekben.
• Elosztott adatgyűjtő és előfeldolgozó állomások összetett gépekben.
• Moduláris épületautomatizálási alrendszerek, amelyek Modbus TCP-kommunikációt igényelnek.
• Független helyi vezérlési feladatok, amelyek Ethernet-hálózati integrációt igényelnek.

Műszaki specifikációk

Csatlakozások / interfészek

Telepítési irányelvek

1. A felszerelés előtt győződjön meg arról, hogy a szekrény, a kapcsok és a vezérlő minden tápforrása teljesen feszültségmentes.
2. A telepítés előtt vizsgálja meg a vezérlőházat és a csatlakozóérintkezőket, hogy nem sérültek-e.
3. Rögzítse az egységet szabványos, az EN 60715 szabványnak megfelelő 35 mm-es DIN-sínre, és győződjön meg arról, hogy a reteszelőmechanizmus teljesen a helyére kattan.
4. Az egymás melletti Bus Terminal modulokat az integrált dupla horony- és kulcsos csatlakozórendszerrel igazítsa egymáshoz a belső K-busz-kapcsolat létrehozásához.
5. Ellenőrizze, hogy a terepi vezetékek megfelelő, 8-9 mm-es hosszúságra vannak-e csupaszítva. Csavarhúzóval működtesse a kapocsrugó-mechanizmust a vezetők behelyezéséhez.
6. Csatlakoztassa a 24 V DC tápegységet a kijelölt tápfeszültségkapcsokhoz, ügyelve a polaritásra, és ellenőrizve, hogy sem a K-busz, sem a tápérintkezők maximális áramhatárértékei ne lépjenek túl.
7. Csatlakoztassa az RJ45 Ethernet-kábelt, majd bekapcsoláskor ellenőrizze az állapotjelző LED-eket az aktív kapcsolat, a busz integritása és a vezérlő állapotának ellenőrzéséhez.

Cserejavaslatok

Meglévő vezérlő cseréjekor készítsen teljes biztonsági mentést a TwinCAT PLC-projekt konfigurációjáról, és dokumentálja a helyi IP-címparamétereket. Kapcsolja ki a rendszert, húzza ki az Ethernet-kábelt és az összes terepi vezetéket, majd oldja ki a rögzítőmechanizmust a DIN-sínről. A tápellátás visszakapcsolása és a PLC-projekt újbóli betöltése előtt állítsa be azonos hálózati konfigurációkat a csere BECKHOFF BC9000 eszközön.
