Beckhoff CP3224-0020 CP32xx sorozatú, 24 hüvelykes többérintéses Panel PC

SKU CP3224-0020

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CP3224-0020
Country of origin:Németország
Product Type: Ipari panel-PC-k
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

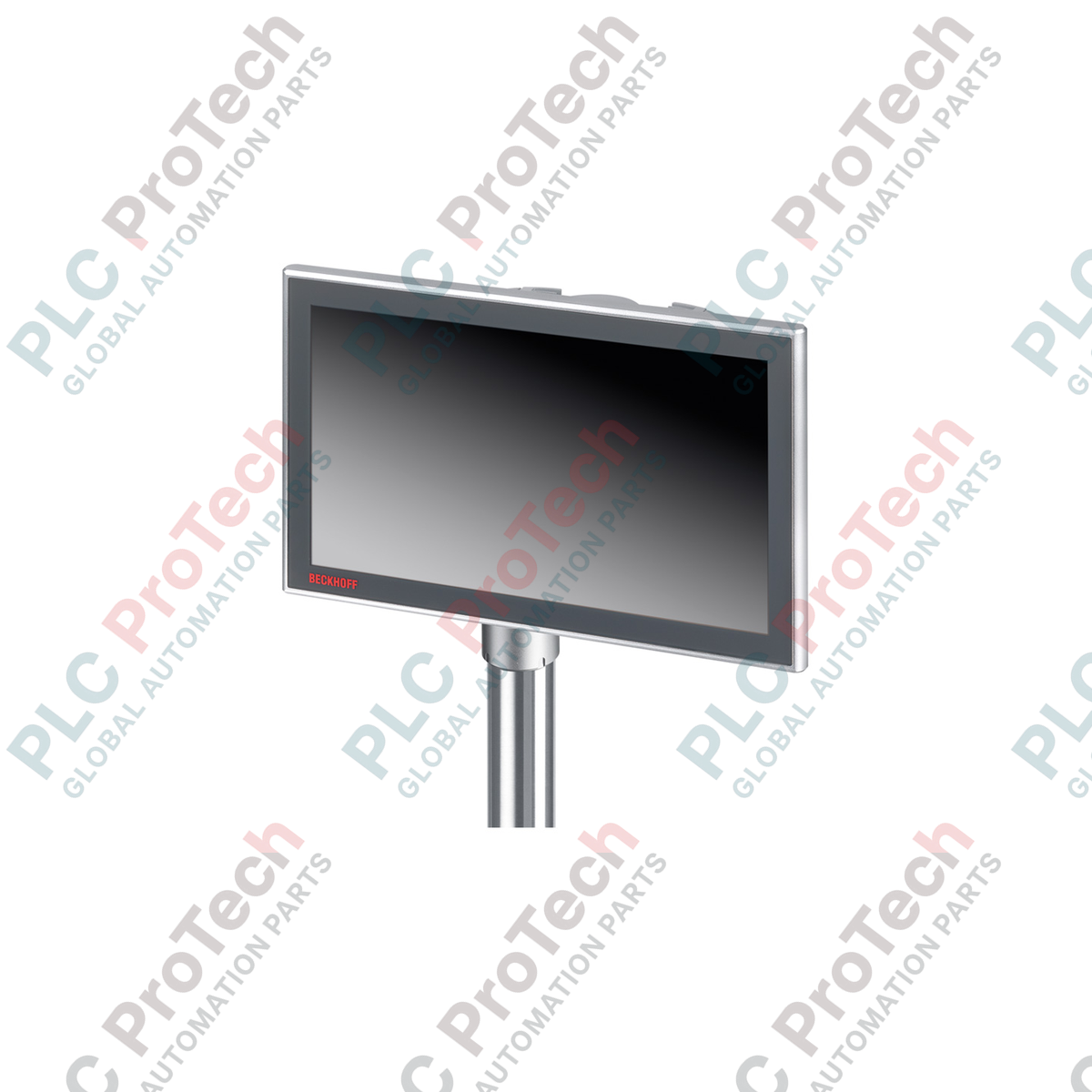

A közvetlenül tartókar-rendszerekre szerelhető Beckhoff CP3224-0020 nagy méretű, 24 hüvelykes szélesvásznú, többujjas érintőfelületet ötvöz nagy teljesítményű Intel-feldolgozási teljesítménnyel. Ez a vezérlőpanel-PC robusztus, teljesen zárt, IP65-ös alumíniumházban kapott helyet, így ideális a közvetlenül a gép helyszínén alkalmazott kezelői interfészekhez, elektromos szekrény nélkül.

Főbb jellemzők

Nagy felbontású kijelző: 24 hüvelykes szélesvásznú, többujjas érintőképernyő 1920 x 1080 képpontos natív felbontással.
Robusztus készülékház: Teljesen zárt alumíniumház, amelyet a 48 mm-es csővel rendelkező Rittal- és Rolec-tartókar-rendszerekhez terveztek.
Fejlett hűtés: Passzív hűtés külső hűtőbordaszerkezettel, amelyet a hő egyenletes eloszlását biztosító belső ventilátor egészít ki.
Rugalmas tárolás: Kétfoglalatos kialakítás 2,5 hüvelykes SSD/HDD- és CFast-adathordozók támogatásával.
Ipari csatlakoztathatóság: Integrált kétportos Gigabit Ethernet az alaplapon, dedikált push-pull Ethernet-interfésszel kiegészítve.

Alkalmazások

Autóipari összeszerelő sorok és robotizált munkacellák.
Élelmiszer-, ital- és gyógyszeripari csomagolósorok, amelyeknél lemosásálló, IP65-ös kezelői interfészek szükségesek.
Nehézgépek vezérlése és CNC-megfigyelő állomások.
Folyamatautomatizálás megfigyelése vegyipari és petrolkémiai létesítményekben.

Műszaki adatok

Paraméter	Specifikáció
Gyártó	Beckhoff
Modell- / cikkszám	CP3224-0020
Kijelző mérete és felbontása	24 hüvelykes szélesvásznú kijelző, 1920 x 1080 képpont
Érintéstechnológia	Többujjas kapacitív érintőképernyő
Processzortámogatás	Intel Celeron G3900TE 2,3 GHz (legfeljebb Intel Core i7 7700(T) 2,9 GHz)
Alaplap	3,5 hüvelykes alaplap 6./7. generációs Intel processzorokhoz
Rendszermemória	4 GB DDR4 RAM (legfeljebb 32 GB-ra bővíthető)
Tárolófoglalatok	1 x 2,5 hüvelykes HDD/SSD-foglalat, 1 x CFast-foglalat
Alaplapi hálózat	2 x 100/1000BASE-T Ethernet-port
Külső interfészek	1 x Ethernet 100/1000BASE-T push-pull interfész
Tápellátás	24 V DC (opcionális UPS-integráció)
Védettségi fokozat	IP65 (teljesen zárt)
Üzemi hőmérséklet	0–45 °C
Szükséges szabad légtér	20 cm (7,9 hüvelyk) a készülékház körül
Szállítási tömeg (számított)	11,0 kg

Csatlakozások és interfészek

Csatlakozó / interfész	Funkció / kiosztás
Tápbemenet	24 V DC csatlakozókapocs
Ethernet 1 és 2	Beépített RJ45-ös Gigabit Ethernet-interfészek a vezérlőhálózat integrálásához
Push-pull Ethernet	IP65-védelemmel ellátott külső hálózati csatlakozás helyszíni üzembe helyezéshez
Bekötési terület	Legfeljebb 6 IP65-ös csatlakozót fogad be (ebből 4 egyedi integrációhoz áll rendelkezésre)

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

A CP3224-0020 a régebbi, egyérintéses CP72xx és CP79xx sorozatú paneleket váltja fel. Frissítéskor ellenőrizze a tartókaradapter kompatibilitását, mivel ez a készülék kifejezetten a Rittal- és Rolec-rendszerekhez tervezett, 48 mm-es csőcsatlakozást használ. Győződjön meg arról, hogy a TwinCAT-konfiguráció (TC2 vagy TC3) frissítve van a 6. és 7. generációs Intel-processzorarchitektúra támogatásához.

Alkalmazási buktatók és mérnöki megjegyzések

Bár a CP3224-0020 külső hűtőbordákon keresztül passzívan hűtött, a belső ventilátornak működőképesnek kell maradnia, hogy megakadályozza a helyi túlmelegedési gócpontok kialakulását a teljesen tömített IP65-ös ház belsejében. A hűtőbordák körül mindig tartsa fenn a kötelező 20 cm-es (7,9 hüvelykes) szabad távolságot, hogy nagy környezeti hőmérséklet és maximális CPU-terhelés mellett elkerülje a hő miatti teljesítménykorlátozást.

Üzembe helyezési és bekötési tippek

A kapacitív zajnak a többérintéses képernyőn való megjelenése elkerülése érdekében gondoskodjon a 24 V DC tápegység megfelelő földeléséről a tartókar vázához. Az elektromágneses interferencia (EMI) csökkentése érdekében, amelyet a közeli változtatható frekvenciájú hajtások (VFD-k) okozhatnak, használjon kiváló minőségű árnyékolt Cat6-kábeleket a push-pull Ethernet-interfészhez.

Telepítési útmutató

FONTOS FIGYELMEZTETÉS:

A telepítés vagy karbantartás megkezdése előtt kapcsoljon le minden áramforrást. Győződjön meg arról, hogy a tartókar alkalmas a panel PC 11 kg-os tömegének megtartására. Ellenőrizze, hogy minden IP65-ös kábelátvezető és csatlakozófedél teljesen tömített-e, hogy megakadályozza a nedvesség bejutását.

1

Rögzítse biztonságosan a forgatható/dönthető adaptert a 48 mm-es tartókartubushoz, ügyelve a megfelelő tájolásra (felső vagy alsó bevezetés).

2

Vezesse át az összes csatlakozókábelt (tápellátás, Ethernet, I/O) a tartókar belsején keresztül a bekötési területhez.

3

Csatlakoztassa a 24 V DC tápegységet és a hálózati kábeleket a bekötési rekeszben található megfelelő csatlakozókhoz.

4

Rögzítse a bekötési terület fedelét, ügyelve arra, hogy az IP65-ös tömítések megfelelően illeszkedjenek, a csavarokat pedig az előírt nyomatékkal húzza meg.

FAQ

Mely rögzítőrendszerek kompatibilisek a CP3224-0020 készülékkel?

Forgatható és dönthető adapterrel rendelkezik, amely a 48 mm-es csőátmérőjű Rittal és Rolec rögzítőkar-rendszerekhez készült, és felülről vagy alulról történő kábelvezetéshez konfigurálható.

Szükséges külső hűtőventilátor ehhez a Panel PC-hez?

Nem, passzív hűtést alkalmaz külső hűtőbordaszerkezettel. Ugyanakkor belső ventilátort is tartalmaz, amely egyenletesen oszlatja el a hőt a ház falain, és a levegő keringéséhez 20 cm szabad helyet igényel.

Milyen operációs rendszereket támogat ez a hardver?

Az alaplap támogatja a Windows 7, a Windows Embedded Standard 7, a Windows 10 IoT Enterprise és a Windows Server 2016 rendszereket.

Milyen behatolásvédelmi besorolású a készülékház?

A teljes készülék IP65-ös besorolású, így megfelelően tömített kábelcsatlakozások esetén teljes védelmet nyújt a por és az alacsony nyomású vízsugarak ellen.
