Leírás

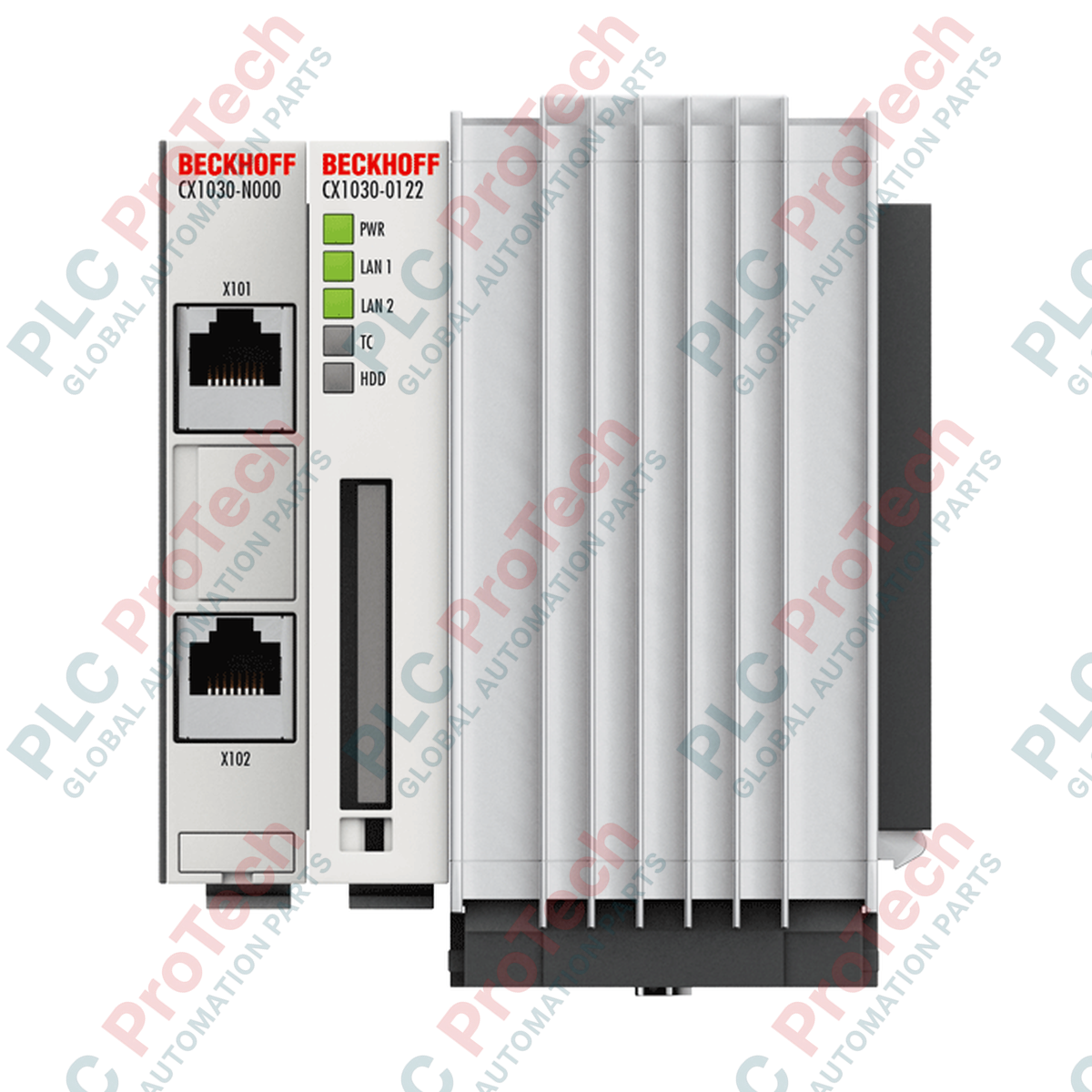

A BECKHOFF CX1030-0113 nagy teljesítményű alapvető CPU-modul, amelyet a CX sorozat moduláris Embedded PC-rendszeréhez terveztek. Az 1,8 GHz-es órajel-frekvencián működő Intel Pentium M processzorral felszerelt vezérlőt intenzív PLC- és mozgásvezérlési feladatok ellátására tervezték ipari automatizálási alkalmazásokban. Ezt a konkrét modellt, a CX1030-0113-at előre konfigurálták a Windows Embedded CE 6 operációs rendszerrel és a TwinCAT 2 NC I futtatókörnyezeti szoftverrel.

Fizikailag az alapvető CPU-modul egy 16 bites ISA rendszerbuszon (PC/104 architektúra) keresztül csatlakozik a CX rendszer más komponenseihez. Nem rendelkezik beépített közvetlen terepibusz-interfésszel, hanem egy kompatibilis CX1100 sorozatú tápegységmodulhoz való csatlakozásra támaszkodik az E-bus (EtherCAT), a K-bus (Bus Terminals) vagy a K-bus/IP-Link I/O-struktúrák eléréséhez. Az egységet külön hűtőmodul aktívan hűti, amelyhez könnyen cserélhető, fordulatszám-szabályozott, kettős golyóscsapágyazású ventilátorkazetta tartozik.

A modul 256 MB DDR RAM memóriát tartalmaz, és egyetlen Compact Flash (Type I & II) adathordozó-foglalattal rendelkezik beépített kiadómechanizmussal. A standard összeállítás része egy 128 MB-os Compact Flash kártya. A hálózati kapcsolatot két, belső kapcsolóhoz csatlakozó RJ45 Ethernet-port biztosítja, lehetővé téve az egyszerű, vonali topológiájú láncba kapcsolást külső kapcsoló nélkül.

Jellemzők

• Intel Pentium M processzorral (1,8 GHz, egymagos) felszerelve a determinisztikus működés és a számítási kapacitás biztosításához.
• Előre telepített Windows Embedded CE 6 operációs rendszer TwinCAT 2 NC I futtatókörnyezetével.
• Két RJ45-ös, 10/100 Mbit/s sebességű Ethernet-interfész belső hálózati kapcsolóval kialakítva.
• Beépített diagnosztikai LED-ek a tápellátás, a TwinCAT állapota, a LAN-kapcsolat/-aktivitás és a flashkártya-hozzáférés jelzésére.
• Compact Flash Type I/II foglalat kiadómechanizmussal, előre behelyezett 128 MB-os kártyával.
• Beépített, cserélhető, akkumulátoros valós idejű óra az idő és a dátum megőrzéséhez.
• Aktív, fordulatszám-szabályozott ventilátorkazetta kettős golyóscsapágyazású ventilátorokkal, egyszerű helyszíni cseréhez tervezve.

Alkalmazások

• Többtengelyes összehangolt mozgásvezérlés és interpolációs feladatok a TwinCAT 2 NC I használatával.
• Központosított PLC- és nagy sebességű mozgásvezérlési feldolgozás csomagoló-, összeszerelő- és fafeldolgozó gépekben.
• Ipari átjáróalkalmazások TCP/IP-hálózatok és EtherCAT- vagy szabványos K-bus I/O-elrendezések összekapcsolására.

Műszaki specifikációk

Telepítési irányelvek

1. A telepítési vagy karbantartási munkák megkezdése előtt győződjön meg arról, hogy a teljes rendszer teljesen feszültségmentes.
2. Szerelje a modult szabványos 35 mm-es DIN-sínre (EN 60715), tiszta, száraz, IP20-kompatibilis szekrényben.
3. Igazítsa a basic CPU-modult egy kompatibilis CX1100 tápegységmodulhoz, majd csatlakoztassa őket az integrált PC/104 rendszerbusz-csatlakozóval. A csatlakozási problémák elkerülése érdekében rögzítse a mechanikus reteszt.
4. A tápellátás bekapcsolása előtt ellenőrizze, hogy a Compact Flash kártya teljesen be van-e helyezve, és rögzült-e a foglalatban.
5. Biztosítson elegendő szabad helyet az aktív hűtőnyílások körül, hogy a fordulatszám-szabályozott ventilátormodul megfelelő légáramlást kapjon.
6. Csatlakoztassa a kommunikációs kábeleket az RJ45-portokhoz. Daisy-chain hálózat kialakításakor használja a belső kapcsolót a szomszédos eszközökhöz való csatlakozáshoz.

Csereajánlások

Meglévő BECKHOFF CX1030-0113 cseréjekor mindig készítsen teljes biztonsági mentést a forrásrendszer Compact Flash kártyájáról az eltávolítás előtt. Győződjön meg arról, hogy a cseremodul megfelel a célrendszer TwinCAT-futásidejű konfigurációjának (a -0113 a TwinCAT 2 NC I-t jelöli). Ellenőrizze a CX1100 sorozatú tápegység csatlakozásának épségét, és az első bekapcsoláskor győződjön meg arról, hogy a csere hűtőventilátor-kazettája megfelelően működik. A helyszíni cserékhez nem szükséges a közvetlenül a CPU-n lévő terepi buszcsatlakozások újrakábelezése, mivel ezek a csatlakoztatott tápegység- és bővítőmodulokon találhatók.
