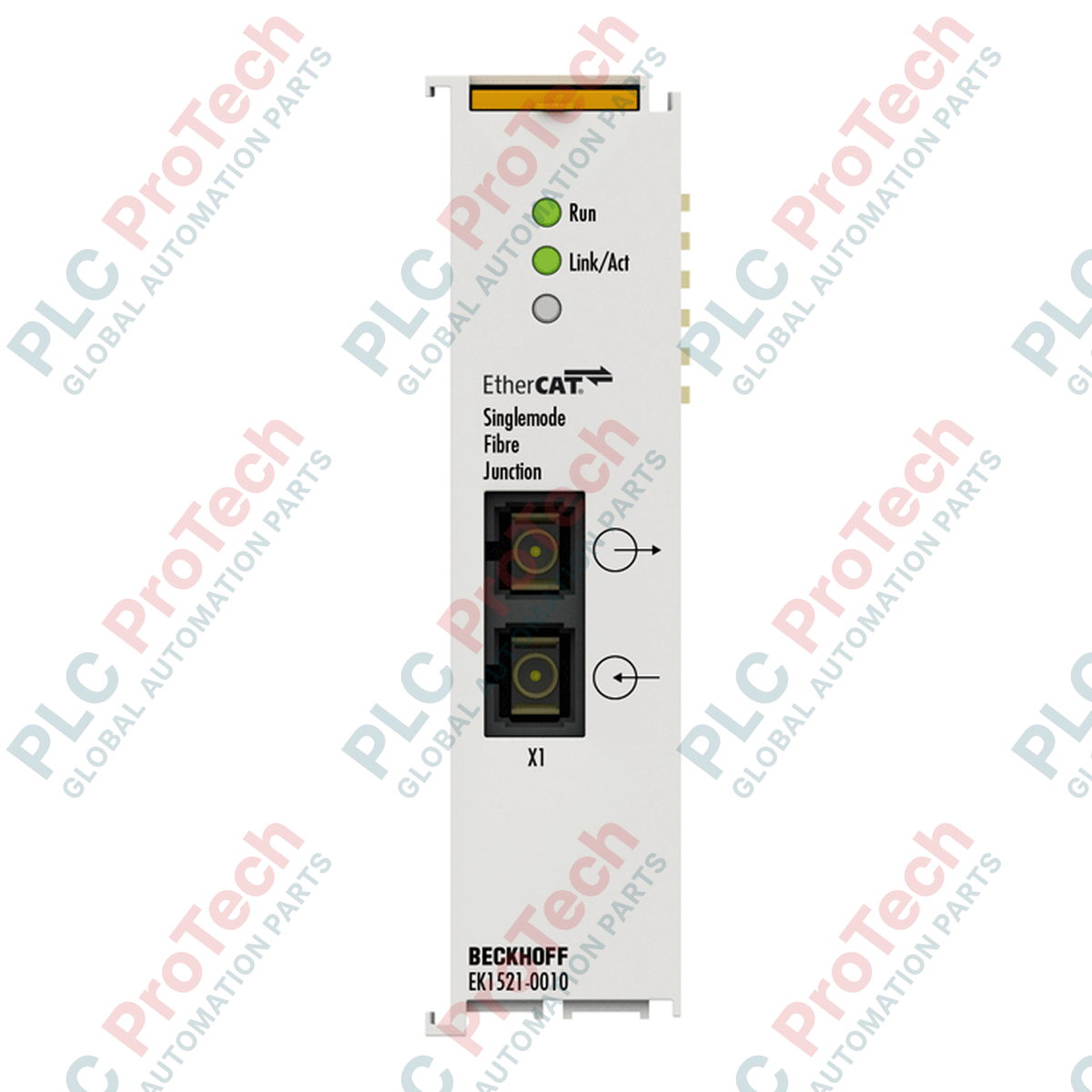

A hosszú távolságú EtherCAT-hálózati topológiák bővítésére tervezett Beckhoff EK1521-0010 lehetővé teszi az EtherCAT-csatolók közvetlen összekapcsolását nagy teljesítményű üvegszálas közegen keresztül. Ez az 1 portos EtherCAT optikai csatoló a szabványos rézalapú E-buszjelekről érkező Ethernet-kereteket optikai jelekké alakítja, teljes galvanikus leválasztást és teljes elektromágnesesinterferencia- (EMI-) védettséget biztosítva a kiterjedt ipari hálózatokon. A szabványos SC Duplex optikai interfésznek köszönhetően zökkenőmentesen csatlakoztatható optikai végpontokhoz vagy csatolókhoz, miközben megőrzi a pontos szinkronizációt és a minimális késleltetést a nagymértékben elosztott vezérlőrendszer-architektúrákban.
| Paraméter | Specifikáció értéke |
|---|---|
| Gyártó | Beckhoff Automation |
| Modellszám | EK1521-0010 |
| Terméktípus | 1 portos EtherCAT optikai csatoló |
| Adatátviteli közeg | Egymódusú (SM) üvegszál (9/125 mikrométer) |
| Maximális állomástávolság | 20 000 m (20 km) 100BASE-FX-en keresztül |
| Buszinterfész | 1 x SC Duplex optikai port |
| Adatátviteli sebesség | 100 Mbit/s |
| Protokolltámogatás | EtherCAT |
| Tápellátás forrása | E-busz (hátlapi csatlakozás) |
| E-busz áramfelvétele | Jellemzően 350 mA |
| Belső jelterjedési késleltetés | Körülbelül 1 mikroszekundum |
| Méretek (W x H x D) | 24 mm x 100 mm x 52 mm |
| Burkolat anyaga | Polikarbonát |
| Védettségi fokozat | IP20 |
| Üzemi hőmérséklet-tartomány | -25 és +60 °C között |
| Tárolási hőmérséklet-tartomány | -40 és +85 °C között |
| Relatív páratartalom | 95%, páralecsapódás-mentes |
| Jóváhagyások és jelölések | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
| Nettó tömeg | 65 g |
| Szállítási tömeg (számított) | 2,0 kg (ipari védőcsomagolással) |
| Származási ország | Németország |
| Porthivatkozás | Csatlakozás típusa | Funkció / Kábelkompatibilitás |
|---|---|---|
| Optikai port | SC Duplex csatlakozó | Optikai adatkereteket küld és fogad 9/125 mikrométeres egymódusú optikai kábelen keresztül. |
| Hátlapi interfész | E-busz-lapérintkezők | Közvetlenül csatlakozik a szomszédos Beckhoff EtherCAT terminálokhoz a tápellátás és a logikai kommunikáció biztosítása érdekében. |
Alternatív modellek és kompatibilitás: Alapvető fontosságú az EK1521-0010 és a szabványos EK1521 megkülönböztetése. Az alap EK1521 kizárólag többmódusú optikai szálhoz (50/125 vagy 62,5/125 mikrométer) van optimalizálva, és az átviteli távolsága legfeljebb 2 km. Ezzel szemben az EK1521-0010 egymódusú optikai szálhoz (9/125 mikrométer) készült, és akár 20 km-es áthidalást tesz lehetővé. EK1521 és EK1521-0010 terminált nem lehet közvetlenül összekapcsolni ugyanazon az optikai szálon; a szálmagátmérők különbsége súlyos optikai csillapítást és azonnali kommunikációs hibát okoz.
Alkalmazási buktatók és mérnöki megjegyzések: Mindig tartsa be az optikai kábel gyártója által megadott minimális hajlítási sugarat. A vezérlőszekrény kábelcsatornájában kialakított túl szűk hajlítások mikroméh veszteségeket okozhatnak, ami megmagyarázhatatlan csomagvesztéshez és CRC-hibákhoz vezethet a TwinCAT rendszerben. Emellett nagy rezgésnek kitett alkalmazásokban ügyeljen arra, hogy a szomszédos terminálok megfelelően össze legyenek reteszelve az integrált kettős hornyos és csapos csatlakozással, így megelőzhetők az időszakos E-busz-érintkezési hibák.
Üzembe helyezési és bekötési tippek: A használaton kívüli SC Duplex portokat mindig zárva kell tartani a védő porvédő kupakjukkal. A lézeres adó-vevő interfészén lévő mikroszkopikus porszemcsék ronthatják az optikai teljesítményt. Az üzembe helyezés során használja a TwinCAT System Managert a terminál diagnosztikai regiszterében található „Link Quality” vagy „Rx Power” paraméterek figyelésére, hogy a teljes körű gyártásindítás előtt gyorsan ellenőrizhesse az optikai jel állapotát.
