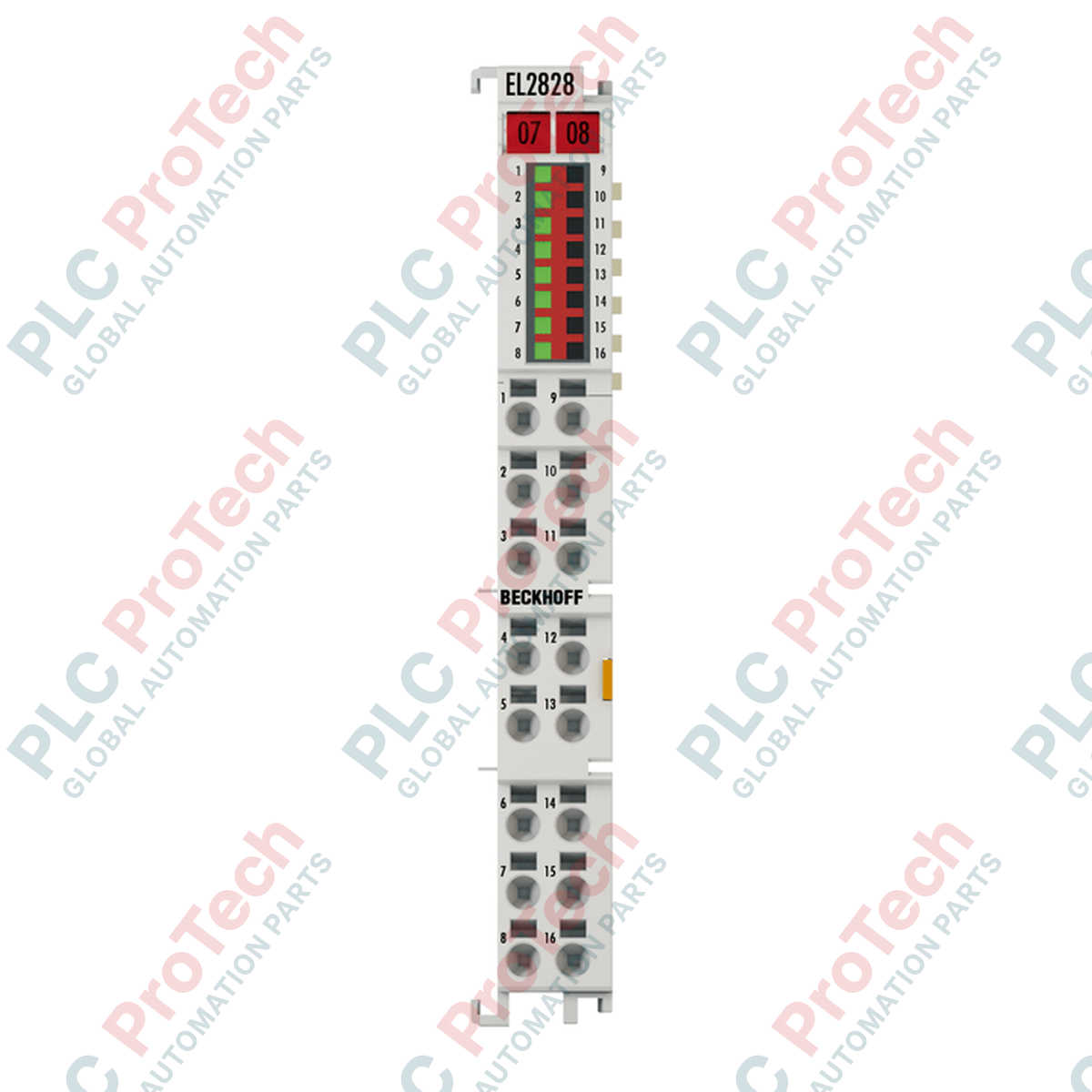

BECKHOFF EL2828 8 csatornás digitális kimeneti EtherCAT-terminál, 24 V DC

Termékáttekintés

A EL2828 (EL2828) EtherCAT-terminál nyolc, elektronikusan védett digitális kimenetet biztosít 24 V DC névleges feszültségen. A fejlett 2-vezetékes csatlakozási technológiát alkalmazó High Density (HD) modul különféle terhelések, többek között ohmos, induktív és kapacitív terepi működtetők vezérlésére készült.

Nehézipari környezetekben is alkalmazható - például autóipari préselésben, automatizált válogatósorokon és élelmiszer-csomagoló üzemekben -, a modul kiemelkedő teljesítményelosztási képességet biztosít. A csatornánként akár 2 A áram támogatásával, kompakt, 12 mm széles kivitelben a terminál szükségtelenné teszi a külső közbenső reléket a nagyáramú terheléseknél, optimalizálja a vezérlőszekrény helykihasználását, és csökkenti a rendszer leállásához vezető meghibásodási pontok számát.

Elektronikus védelem és kapcsolási jellemzők

Az EL2828 robusztus, rövidzárlatiáram-korlátozással ellátott belső meghajtóáramkörökkel rendelkezik, amelyek jellemzően 40 A alatt korlátozzák a hibaáramot, valamint beépített fordított polaritás elleni védelmet biztosítanak. Kifejezetten alkalmas csatornánként akár 1,2 J induktív megszakítási energia kezelésére, így külső szabadonfutó diódák nélkül is biztonságosan feszültségmentesíthetők a mágnesszelepek és a kis egyenáramú szelepek.

A fizikai felépítés közvetlenül leképezi a 8 bites kimeneti profilt a ciklikus EtherCAT E-busz folyamatképébe, így teljesen kiküszöböli a kézi hardvercímzést és a szoftveres konfigurációs paramétereket. Nagy hatékonyságú kapcsolási sebessége jellemzően 60 µs bekapcsolási időt ($T_{ON}$) és 250 µs kikapcsolási időt ($T_{OFF}$) biztosít, ami pontos időzítésvezérlést tesz lehetővé a gyors automatizálási folyamatokhoz.

Műszaki specifikációk

Termék GYIK

Milyen konkrét előnyöket kínál a 2 vezetékes csatlakozástechnika a szabványos, 1 vezetékes elrendezésekhez képest?

A 2 vezetékes architektúra mind a 24 V DC kimeneti jelet, mind pedig mind a nyolc csatorna számára külön 0 V DC föld-visszavezetési pontot közvetlenül a kapocsblokk előlapján biztosít. Ez a kialakítás egyszerűsíti a kábelezést, mivel lehetővé teszi a terepi működtetők egymás utáni visszakábelezését a modulhoz, így nincs szükség külső földelési kapocstömbökre a szekrényen belül.

Hogyan korlátozza a 10 A-es összegzett áramkorlát a működést, ha minden csatorna 2 A-t képes felvenni?

Bár az egyes csatornák folyamatosan legfeljebb 2 A áramot képesek leadni, a belső tápérintkező-sínszakaszok fizikai maximuma 10 A. Ez azt jelenti, hogy ha öt csatorna a teljes, 2 A-es kapacitásán üzemel ($5 \times 2\text{ A} = 10\text{ A}$), a fennmaradó három csatornának üresjáratban kell maradnia a biztonsági küszöbérték túllépésének elkerülése érdekében.

Használ ez a kapocsmodul elosztott órákat (DC) a szinkronizált kapcsoláshoz?

Nem, az EL2828 elosztott órajel nélkül működik. A kimenetkapcsolási parancsok a modulszinten frissülnek és végrehajtódnak a master EtherCAT-vezérlőtől érkező következő képkockaciklusban.

Terepi bekötési irányelvek és biztonsági szabványok

• HD rugós kapcsos kábelezési előírások: Nyissa ki a nagy sűrűségű csatlakozási pontokat szabványos, lapos pengéjű műszaki csavarhúzóval. Csupaszítsa a terepi vezetékeket 8-9 mm hosszúságban. A csatlakozási pontok AWG 28-16 méretű tömör vezetékeket (s), AWG 22-16 méretű sodrott vezetékeket (st), illetve AWG 26-19 méretű érvéghüvellyel szigetelt vezetékeket (f) fogadnak. A hosszú távú mechanikus rögzítés biztosítása érdekében ügyeljen az érvéghüvelyek pontos, szögletes krimpelésére.

• Mechanikus reteszelés és hőelvezetés: Szerelje a modult függőlegesen, az EN 60715 szabványnak megfelelő, szabványos 35 mm-es DIN-sínre. Győződjön meg arról, hogy a reteszelő kettős horony és a kulcsos csatlakozási pontok szorosan összekapcsolódnak a szomszédos egységekkel, így folyamatos hátlapi érintkezést biztosítanak. A függőleges elhelyezés kötelező; a modul teljes, 10 A-es terhelésen, magas környezeti hőmérsékleten történő üzemeltetéséhez aktív szekrényen belüli légáramlás szükséges a -25 és +60 °C közötti üzemi tartomány betartásához.

• Induktív tranziensvédelem: Bár az EL2828 beépített, 1,2 J-nál kisebb értékre méretezett túlfeszültség-elnyomó áramkörrel rendelkezik, nagy induktív terhelések vagy nagy munkaciklusú mágnesszelepek rendszeres meghajtása hőfelhalmozódást okozhat. Nagy terepi tekercsek esetén erősen ajánlott külső szabadonfutó dióda felszerelése a működtető kapcsai közé, hogy a fordított feszültségcsúcsokat közvetlenül a forrásnál nyomja el.
