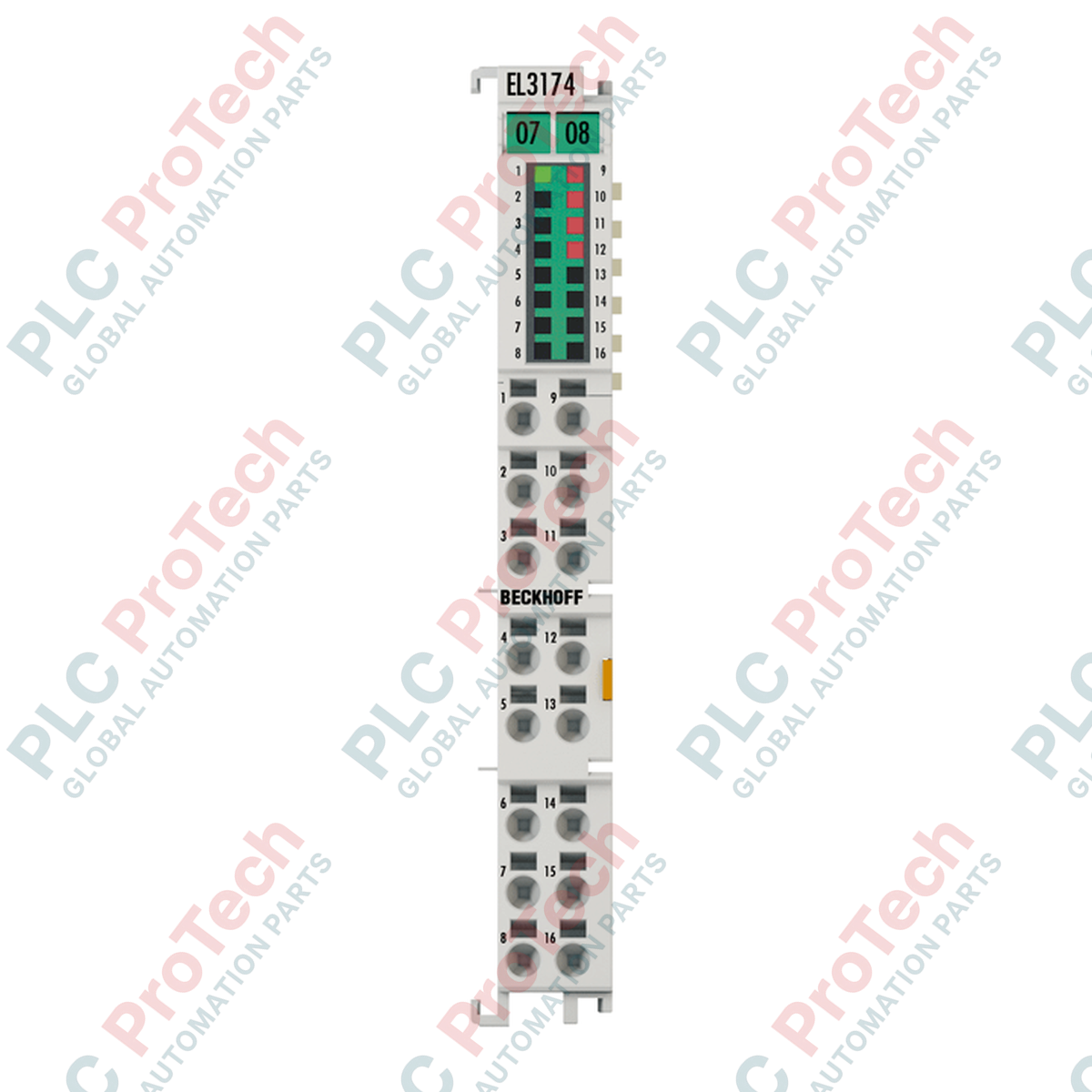

BECKHOFF EL3174 EtherCAT Terminal

Leírás

A BECKHOFF EL3174 egy négycsatornás analóg bemeneti terminál, amelyet az EtherCAT I/O-rendszerhez terveztek. Ez a többfunkciós terminál feszültség- és áramtartományokat kezel, többek között a plusz/mínusz 10 V-os és plusz/mínusz 20 mA-es bemeneteket, 16 bites felbontással. A High-Density házsorozat részeként az eszköz négy független csatornát integrál egy keskeny, 12 mm széles modulba, így kiválóan alkalmas a többcsatornás analóg adatgyűjtést igénylő, helyszűkében lévő vezérlőszekrényekhez.

A terminál paraméterezhető bemenettípusokat kínál, támogatva mind a differenciális feszültségmérést, mind az egyvégű árammérést. Az elosztott óra támogatásával, amely szubmikroszekundumos pontosságra képes, az EL3174 lehetővé teszi a szinkronizált mintavételezést az elosztott automatizálási csomópontok között. A folyamatadatokat az EtherCAT E-buszon keresztül kommunikálja, így az üzembe helyezés során nincs szükség kézi címzésre vagy fizikai konfigurációs kapcsolókra.

Jellemzők

• Négy független analóg bemeneti csatorna kompakt, 12 mm-es High-Density házban
• Paraméterezhető mérési tartományok feszültséghez (-10/0 és +10 V között) és áramhoz (-20/0/+4 és +20 mA között)
• 16 bites, előjeles felbontás a nagy pontosságú mérési adatok gyűjtéséhez
• Elosztott óra támogatása 1 mikroszekundumnál jobb pontossággal a szinkronizált adatgyűjtéshez
• Választható FIR- és IIR-bemeneti szűrők ExtendedRange-támogatással
• Standard és kompakt folyamatkép-konfigurációk az optimalizált adatátvitelhez
• Jelállapot-LED-ek a csatornák és a diagnosztika vizuális felügyeletéhez

Alkalmazások

• Precíziós analóg érzékelők felügyelete ipari automatizálási és gépvezérlési rendszerekben
• Többcsatornás feszültség- és áramjel-feldolgozás tesztpadokon és laboratóriumi rendszerekben
• Szinkronizált adatnaplózás elosztott EtherCAT-hálózati topológiákon
• Folyamatfelügyeleti alkalmazások konfigurálható szűrőkarakterisztikával és nagy felbontással

Műszaki specifikációk

Általános

Jel és I/O

Villamos és tápellátási adatok

Kommunikáció és teljesítmény

Csatlakozás és mechanika

Környezeti és megfelelőségi adatok

Telepítési irányelvek

1. A telepítési vagy huzalozási munkák megkezdése előtt gondoskodjon arról, hogy a teljes vezérlőrendszer és a hozzá tartozó tápegységek teljesen feszültségmentesek legyenek.
2. Ellenőrizze a BECKHOFF EL3174 terminálházát és csatlakozási pontjait szállítás közben keletkezett sérülések jeleit keresve.
3. Szerelje a terminált szabványos, EN 60715 szerinti 35 mm-es DIN-sínre úgy, hogy a beépített reteszelőmechanizmus segítségével biztonságosan a helyére pattintja. Biztosítsa a megfelelő egymás melletti illeszkedést a kettős horony- és kulcscsatlakozással.
4. Csupaszítsa a terepi vezetékeket az ajánlott 8-9 mm-es hosszúságra. Helyezze a tömör, sodrott vagy érvéghüvellyel ellátott vezetékeket megfelelő csavarhúzó használatával a rugós csatlakozási pontokba.
5. Ellenőrizze a terminálkiosztást és a jelkábelezést a rendszer kapcsolási rajzai alapján, biztosítva a megfelelő elválasztást a differenciális feszültség és az egyvégű áramhurkok között.
6. Ellenőrizze, hogy az E-busz csatlakozásai és a tápérintkező-hidak megfelelően illeszkednek-e a szomszédos terminálok között.
7. Állítsa helyre a rendszer tápellátását, és ellenőrizze az üzemi állapotot a beépített csatornajelző LED-ek és a TwinCAT mérnöki környezet segítségével.
