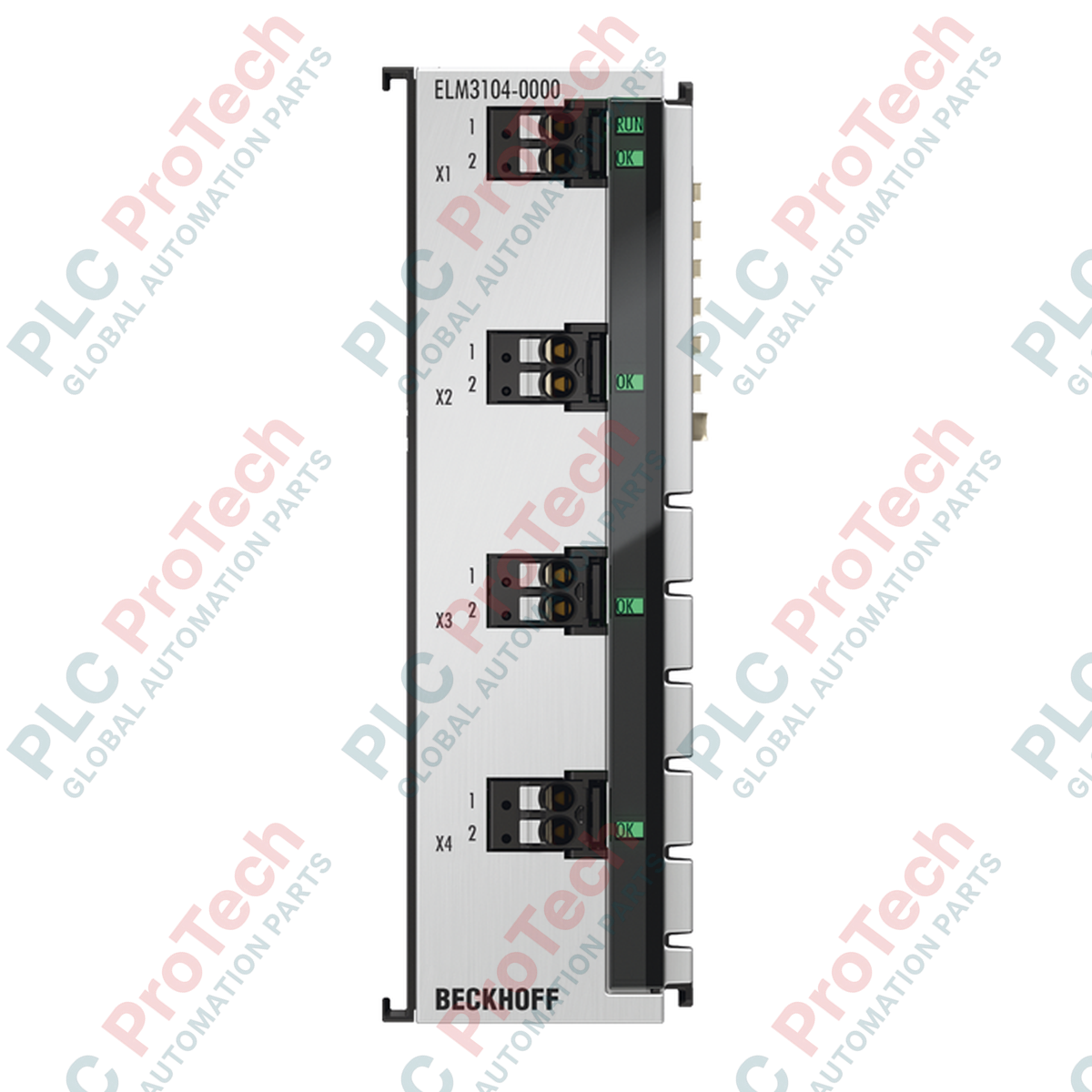

Ultraprecíziós érzékelőinterfészként működve a Beckhoff ELM3104-0000 4 csatornás analóg árammérést biztosít közvetlenül az EtherCAT-kompatibilis ipari vezérlési környezetekben. Ez a nagy sebességű mérőterminál +/-20 mA tartományban működik, kiemelkedő, előjellel együtt értendő 24 bites felbontással, így megfelel a dinamikus folyamatok és a nagy pontosságú laboratóriumi tesztpadok szigorú követelményeinek. A robusztus, cink nyomásos öntvényből készült burkolatban fejlett digitális feldolgozási funkciók találhatók, köztük csatornánként akár 10 ksps sebességű túlmintavételezés, TrueRMS-számítások és testreszabható digitális szűrők a nagyfrekvenciás terepi zaj kiküszöbölésére.
| Paraméter | Specifikáció |
|---|---|
| Gyártó | Beckhoff |
| Modellszám | ELM3104-0000 |
| Terméktípus | EtherCAT mérőterminál |
| Csatornák száma | 4 (differenciális) |
| Jeltartomány | +/-20 mA |
| Felbontás | 24 bites (beleértve az előjelet) |
| Mintavételi sebesség | Max. 100 mikroszekundum / 10 ksps csatornánként, egyidejűleg |
| Túlmintavételezési tényező | n = 1–100 között választható |
| Belső bemeneti ellenállás | 150 ohm |
| Mérési hiba | tipikusan < +/-100 ppm (+/-0,01 százalék) a teljes skálához viszonyítva |
| Hőmérsékleti együttható | tipikusan < 10 ppm/K |
| E-busz áramfelvétele | tipikusan 490 mA |
| Elektromos leválasztás | 707 V DC csatorna/busz, 707 V DC csatorna/SGND |
| Hőleadás | tipikusan 3 W |
| Csatlakozási keresztmetszet | Tömör sodrott vezeték: 0,2–1,5 mm2 (AWG 24–14) |
| Burkolat anyaga | Cink nyomásos öntvény |
| Méretek (W x M x Mé) | 30 mm x 100 mm x 95 mm |
| Üzemi hőmérséklet | -25 és +60 °C között |
| Szállítási tömeg | 2,0 kg |
| Csatlakozó / érintkező | Funkció / áramköri hozzárendelés |
|---|---|
| 1. csatorna (1. érintkező / 2. érintkező) | Árambemenet, 1. csatorna (+) / Jeltest, 1. csatorna (-) |
| 2. csatorna (1-es érintkező / 2-es érintkező) | Árambemenet, 2. csatorna (+) / Jeltest, 2. csatorna (-) |
| 3. csatorna (1-es érintkező / 2-es érintkező) | Árambemenet, 3. csatorna (+) / Jeltest, 3. csatorna (-) |
| 4. csatorna (1-es érintkező / 2-es érintkező) | Árambemenet, 4. csatorna (+) / Jeltest, 4. csatorna (-) |
Míg a szabványos EL3xxx sorozatú modulok általános célú áramkövetést biztosítanak, az ELM3104-0000 nagy pontosságú mérőmodulnak TwinCAT 3 futtatókörnyezet-integrációra van szüksége a fejlett túlmintavételezési algoritmusok és a teljes, 24 bites felbontású feldolgozás támogatásához. A modul teljes mértékben visszafelé kompatibilis a szabványos EtherCAT-hálózatokkal, de olyan dedikált rendszerbusz-elrendezést igényel, amely képes biztosítani a tipikus 490 mA-es E-busz-tápigényét.
A 100 ppm-es pontossági specifikáció fenntartása érdekében gondoskodjon arról, hogy minden áramhurok árnyékolt, sodrott érpáras (STP) kábelt használjon. A nagy teljesítményű frekvenciaváltók közelségében fellépő elektromágneses interferencia zajt indukálhat, ami csökkenti a modul effektív bitszámát (ENOB). A cink présöntvény házat jól földelt, oxidációmentes, 35 mm-es acél DIN-sínre kell szerelni az optimális árnyékolási útvonal és hőelvezetés fenntartásához teljes, 3 W-os terhelés mellett.
Nagy rezgéssel járó alkalmazásokhoz használja a beépített, 2 pólusú, rugós szervizcsatlakozókat. Ez a funkció lehetővé teszi a modul gyors cseréjét az egyes vezetékek kihúzása nélkül, ezáltal csökkentve a bekötési hibák kockázatát. A TwinCAT üzembe helyezésekor ellenőrizze, hogy a sorkapocsnál engedélyezve van-e a Distributed Clocks (DC), hogy több csomópont történeti folyamatbemenetei szubmikroszekundumos pontossággal összehangolhatók legyenek.
Szerelje az ELM3104-0000 modult közvetlenül egy tiszta, földelt, 35 mm-es DIN-sínre (az EN 60715 szabványnak megfelelően).
Illessze egymásba a sorkapocs oldalán található kettős hornyot és kulcsos csatlakozót, hogy biztonságosan rögzüljön a szomszédos EtherCAT-modulokhoz.
Csupaszítsa le az analóg jelvezetékeket pontosan 8–9 mm hosszúságban. A tömör vezetékeket vagy érvéghüvellyel ellátott sodrott vezetékeket közvetlenül a rugós csatlakozódugóba helyezze.
Kapcsolja be a rendszert, majd vizsgálja meg az EtherCAT hálózati topológiáját a TwinCAT System Managerben a szűrők és mintavételi frekvenciák beállításához.
