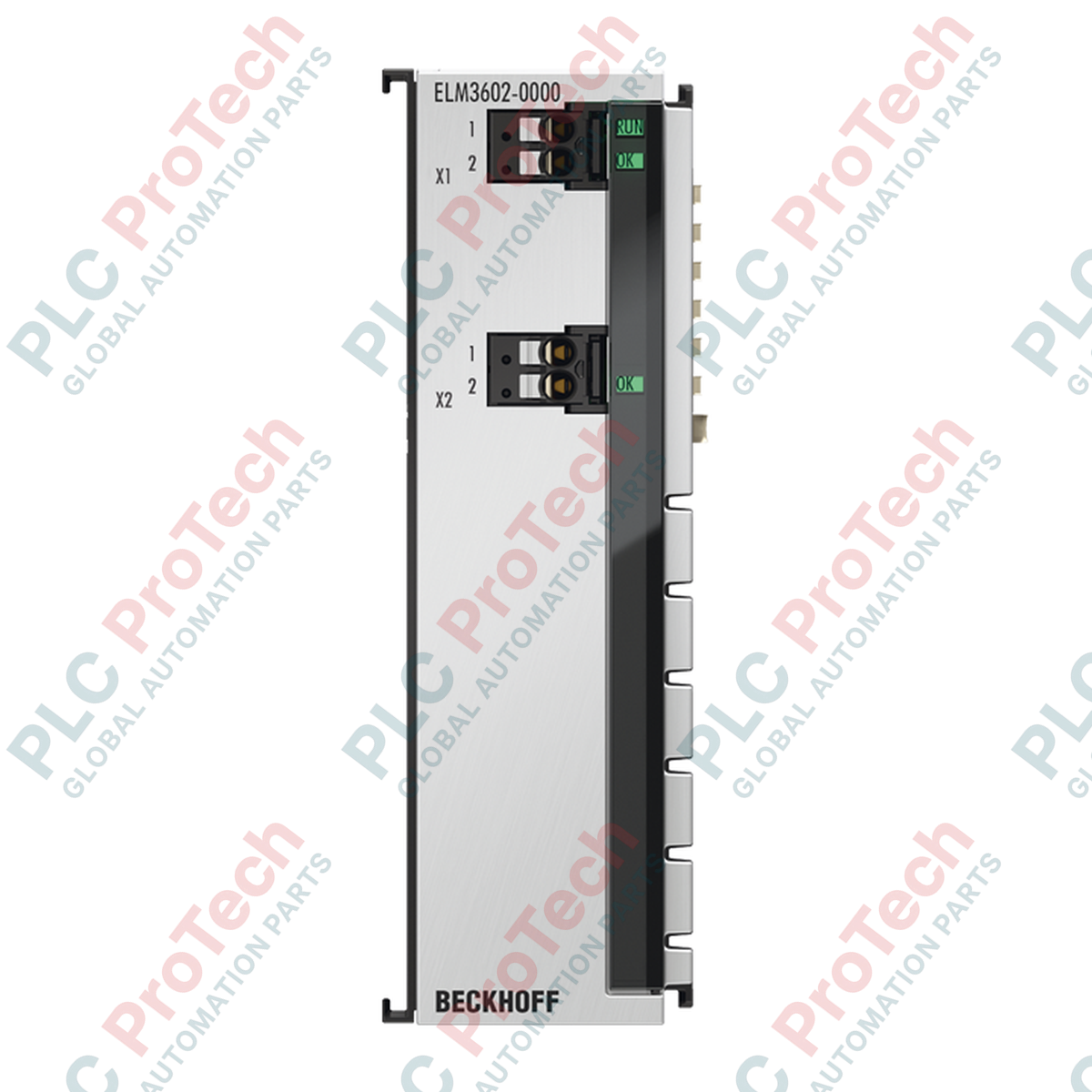

BECKHOFF ELM3602-0000 EtherCAT-terminál

SKU ELM3602-0000

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ELM3602-0000
Origin Németország
Product Type: EtherCAT-terminálok
Payment: T/T, Western Union
Weight: 0.35 kg
Dimensions: 30 mm x 100 mm x 95 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Leírás

A BECKHOFF ELM3602-0000 egy 2 csatornás analóg bemeneti EtherCAT-terminál, amelyet IEPE- és gyorsulásérzékelő-jelek mérésére terveztek. A tartós cinköntvény fémházba épített precíziós terminál 24 bites felbontást és csatornánként egyidejűleg legfeljebb 50 ksps mintavételi sebességet kínál, valamint akár 100-as választható túlmintavételezési tényezőket támogat. EtherCAT ipari automatizálási hálózatokba való integrációra tervezték, megbízható adatgyűjtést biztosítva rezgésfigyeléshez, akusztikai elemzéshez és nagy pontosságú érzékelőalkalmazásokhoz.

Ez a mérőterminál fejlett jelfeldolgozási képességeket kínál, többek között TrueRMS-számítást, szabadon beállítható numerikus szűrőket, PeakHold-funkciókat, integrátor- és differenciálóblokkokat, valamint nemlineáris skálázást. A vezetékszakadás- és rövidzárlat-érzékeléshez hasonló csatlakozásdiagnosztikai funkciók segítenek biztosítani az üzembiztonságot, az elosztott órák pedig a hálózaton belüli szinkronizált időzítést biztosítják 1 mikroszekundumnál jelentősen jobb pontossággal.

Jellemzők

2 csatornás analóg bemeneti terminál IEPE-érzékelőkhöz és gyorsulásérzékelőkhöz optimalizálva
Nagy felbontású, előjellel együtt 24 bites konverzió
Egyidejű maximális mintavételi sebesség csatornánként 50 ksps
1 és 100 közötti választható túlmintavételezési tényező
Fejlett belső funkciók, többek között TrueRMS, PeakHold és szabadon beállítható numerikus szűrők
Elosztott óra támogatása nagy pontosságú időszinkronizáláshoz (<< 1 µs)
Beépített csatlakozásdiagnosztika vezetékszakadás és rövidzárlat érzékeléséhez
Masszív, cinköntvény fémház beépített jelző LED-ekkel

Alkalmazások

Rezgésfigyelés és gépállapot-diagnosztika
Nagyfrekvenciás akusztikai és szerkezeti vizsgálatok
Dinamikus jelgyűjtés ipari gépekben
Precíziós laboratóriumi és tesztpadon végzett mérési összeállítások

Műszaki adatok

Általános

Paraméter	Műszaki adatok
Gyártó	BECKHOFF
Pontos modell	ELM3602-0000
Terméktípus	EtherCAT-terminál
Ház anyaga	Cinköntvény
Kialakítás	Fémház jelző LED-ekkel

Jel és I/O

Paraméter	Műszaki adatok
Csatornák száma	2
Technológia	IEPE, feszültségmérés
Jeltípus	Egyvégű
Felbontás	24 bit (beleértve az előjelet)
Max. mintavételi sebesség	Max. 20 µs / 50 ksps csatornánként, egyidejűleg
Túlmintavételezési tényező	n = 1…100 között választható
Belső ellenállás	> 2 MΩ
Mérési hiba	Jellemzően < ±100 ppm / ±0,01% egyes mérési tartományokban (a teljes skálaértékhez viszonyítva, DC)
Hőmérsékleti együttható	Jellemzően < 10 ppm/K

Villamos

Paraméter	Műszaki adatok
E-busz áramfelvétele	Jellemzően 460 mA
Villamos leválasztás	707 V DC (típusvizsgálat) csatorna/busz és csatorna/SGND között; nincs csatorna/csatorna közötti leválasztás
Hőleadás	Jellemzően 3 W

EtherCAT és kommunikáció

Paraméter	Műszaki adatok
Protokoll	EtherCAT
Elosztott órajel	Igen, pontosság << 1 µs

Csatlakozás és mechanika

Paraméter	Műszaki adatok
Csatlakoztatási technológia	2-vezetékes
Csatlakozás típusa	Push-in, 2 pólusú szervizcsatlakozó
Csatlakozási keresztmetszet (tömör / sodratolt)	0,2…1,5 mm² (AWG 24…14)
Csatlakozási keresztmetszet (finomsodratú, érvéghüvellyel)	0,25…0,75 mm² (AWG 24…14)
Csupaszítási hossz	8…9 mm
Felszerelés	Az EN 60715 szabványnak megfelelő 35 mm-es DIN-sínen, retesszel
Méretek (W x M x Mé)	30 mm x 100 mm x 95 mm
Nettó tömeg	Kb. 350 g

Környezeti

Paraméter	Műszaki adatok
Üzemi hőmérséklet-tartomány	0…+55 °C
Tárolási hőmérséklet-tartomány	-25…+85 °C

Telepítési útmutató

A hardver kezelése előtt győződjön meg arról, hogy a rendszer tápellátása és az EtherCAT-hálózat teljesen feszültségmentes.
Ellenőrizze az ELM3602-0000 sorkapcsot, hogy nem sérült-e meg szállítás közben, és nincsenek-e elhajlott érintkezői.
Szerelje a sorkapcsot az EN 60715 szabványnak megfelelő, szabványos 35 mm-es DIN-sínre, és ügyeljen arra, hogy a reteszelőszerkezet biztonságosan bekapcsolódjon.
A tömör vezetőket közvetlenül, push-in technikával csatlakoztassa, a finomsodratú, érvéghüvellyel ellátott vezetőkhöz pedig használjon csavarhúzót a megadott keresztmetszeti határértékeknek megfelelően.
A mérési pontosság megőrzése érdekében gondoskodjon az összes bejövő érzékelőkábel megfelelő árnyékolásáról és földeléséről.
Állítsa vissza a tápellátást, és ellenőrizze a modul állapotát a beépített jelző-LED-ek és a TwinCAT mérnöki szoftver segítségével.

Megfelelőség és tanúsítványok

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF ELM3602-0000?

The BECKHOFF ELM3602-0000 is a 2-channel analog input EtherCAT Terminal specifically designed to measure IEPE sensors and accelerometers with high precision.

What is the sampling rate and resolution of the ELM3602-0000?

The BECKHOFF ELM3602-0000 provides a 24-bit resolution including sign and supports a maximum simultaneous sampling rate of 50 ksps per channel.

Does the BECKHOFF ELM3602-0000 support distributed clocks?

Yes, the BECKHOFF ELM3602-0000 supports distributed clocks with a time synchronization accuracy significantly better than 1 microsecond.

What type of housing and mounting does this terminal use?

The BECKHOFF ELM3602-0000 features a robust zinc die-cast metal housing with signal LEDs and is designed for mounting on standard 35 mm DIN rails conforming to EN 60715.
