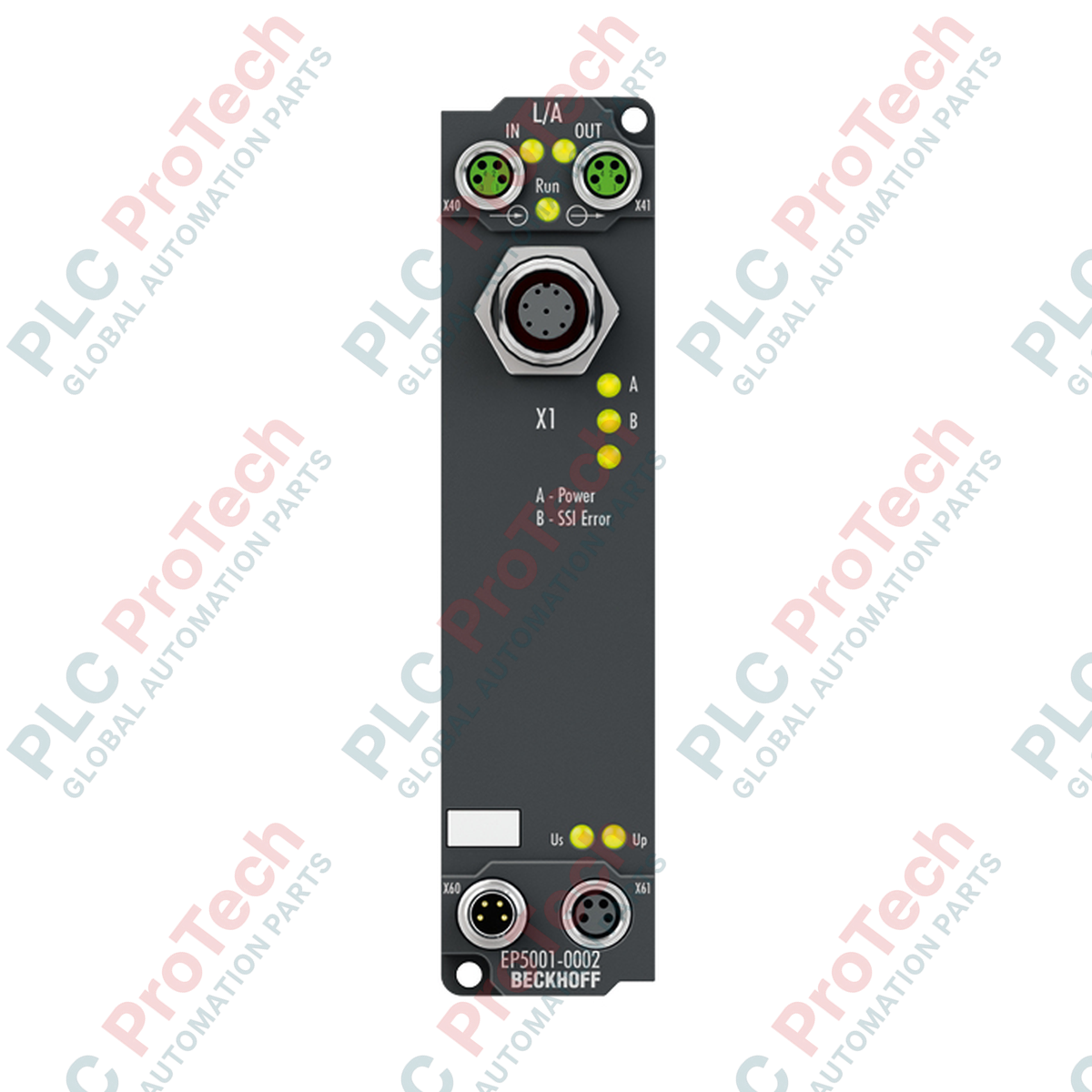

Beckhoff EP5001-0002 EtherCAT Box SSI-jeladó interfész

SKU EP5001-0002

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EP5001-0002
Country of origin:Németország
Product Type: EtherCAT Box-modulok
Payment: T/T, Western Union
Weight: 165g
Shipping port: Xiamen
Warranty: 12 months

Leírás

A robusztus terepi környezetben működő SSI-jeladók közvetlen csatlakoztatására tervezett EP5001-0002 EtherCAT Box nagy teljesítményű, egycsatornás érzékelőinterfész-modul. Ez az IP67 védettségű modul valós időben továbbítja az abszolút pozícióértékeket egy SSI-adóegységtől közvetlenül a vezérlőhöz nagy sebességű EtherCAT-hálózatokon keresztül. A gépre közvetlenül felszerelve nincs szükség védő vezérlőszekrényre és kiterjedt sorkapocs-vezetékezésre.

Az egységet igényes ipari környezetekben való használatra tervezték, M12 csatlakozóinterfészekkel a jeladó csatlakoztatásához és M8 interfészekkel a terepi buszos kommunikációhoz. A differenciális RS422-jelátvitel kiváló zajvédettséget biztosít nagy sebességű adatátvitel során, míg az integrált Distributed Clocks (DC) támogatja a pontos szinkronizálást a teljes mozgásvezérlő rendszerrel. Az olyan fontos működési paraméterek, mint az átviteli sebesség, a kódolás típusa és az adathossz, egyszerűen beállíthatók a mastervezérlőn keresztül.

Jellemzők

Egycsatornás abszolút SSI-jeladó-interfész
Közvetlen EtherCAT-csatlakozás kettős, árnyékolt, csavaros M8 aljzaton keresztül
Robusztus csatlakozástechnológia 8 tűs M12 csatlakozóval a jeladóhoz
Integrált érzékelőtápellátás: 24 V DC, legfeljebb 0,5 A
Differenciális RS422 jelátvitel mind az órajel-kimenet, mind az adatbemenet számára
Distributed Clocks (DC) funkció a nagy pontosságú, szinkronizált lekérdezéshez
Konfigurálható működési paraméterek, többek között változtatható átviteli sebesség, kódolás és kerethossz
Robusztus, IP65/66/67 védettségű, tömített ház, amely szekrény nélküli telepítésre készült

Alkalmazások

Nagy pontosságú mozgásvezérlő és pozicionáló rendszerek
Automatizált raktározási, logisztikai és anyagmozgató rendszerek
Nehézgépek, csomagolóberendezések és gyártósorok
Szélenergia-termelés és megújulóenergia-követő rendszerek

Műszaki adatok

Csatornák száma

Gyártó	Beckhoff
Cikkszám / modell	EP5001-0002
Protokoll	EtherCAT
Buszinterfész	2 x M8 aljzat, árnyékolt, csavaros
Csatlakozástechnika	M12, 8 pólusú
1
Enkódercsatlakozás	D+, D-, C+, C-
Enkóder üzemi feszültsége	24 V DC / 0,5 A (az Us-ből előállítva)
Jelkimenet (impulzus)	Különbségi jel (RS422)
Jelbemenet (adat)	Különbségi jel (RS422)
Névleges feszültség	24 V DC (-15% / +20%)
Elosztott órajelek	Igen
Adatátviteli sebességek	Változó, legfeljebb 1 MHz (alapértelmezés szerint 250 kHz)
Soros bemenet	24 bites szélesség (változó)
Tápellátás csatlakozása	Tápellátás továbbadása: 1 x M8 apa aljzat, 4 pólusú; továbbhurkolás: 1 x M8 anya aljzat, 4 pólusú
Áramfelvétel az Us-ről	Jellemzően 130 mA + érzékelőtáp (120 mA alapérték)
Galvanikus leválasztás	500 V
Üzemi hőmérséklet	0 és +55 °C között
Tárolási hőmérséklet	-25 és +85 °C között
Rezgés- és ütésállóság	Megfelel az EN 60068-2-6 / EN 60068-2-27 szabványoknak
EMC-zavartűrés / -kibocsátás	Megfelel az EN 61000-6-2 / EN 61000-6-4 szabványoknak
Védettségi fokozat	IP65, IP66, IP67 (megfelel az EN 60529 szabványnak)
Tömeg	Kb. 165 g

Csatlakozások és interfészek

Interfész	Csatlakozótípus	Funkció
Buszinterfész	2 x M8 aljzat, árnyékolt, csavaros	EtherCAT bemeneti és kimeneti portok
Enkódercsatlakozás	1 x M12, 8 pólusú, csavaros	SSI-enkóder-interfész (D+, D-, C+, C- és 24 V DC érzékelőtáp)
Tápellátás csatlakoztatása	1 x M8 apa, 4 pólusú	24 V DC üzemi- és perifériatáp-bemenet
Tápellátás továbbadása	1 x M8 anya, 4 pólusú	24 V DC tápfeszültség továbbhurkolása a soron következő EtherCAT Boxokhoz

Telepítési irányelvek

Az EtherCAT Boxot a beépített rögzítőfuratok segítségével sík felülethez rögzítse, hogy megakadályozza a rezgés által a csatlakozásokra kifejtett terhelést.
Győződjön meg arról, hogy minden csatlakozóelem (M8 és M12) teljesen meg van húzva az előírt nyomatékkal, hogy megmaradjon az IP65/66/67 környezeti védettségi besorolás integritása.
A jel integritásának megőrzése és az elektromágneses interferencia (EMI) minimalizálása érdekében mindig kiváló minőségű, árnyékolt kábeleket használjon mind a terepibusz-interfészhez, mind az SSI-enkóder csatlakozásaihoz.
A modulházat a rögzítési ponton, a szabványos ipari mérnöki gyakorlatnak megfelelően, helyileg földelje.

Megfelelőség és tanúsítványok

CE
UL

FAQ

Mi a Beckhoff EP5001-0002 elsődleges funkciója?

Az EP5001-0002 egycsatornás SSI-enkóderinterfész, amely közvetlenül csatlakoztatja az abszolút enkódereket EtherCAT-hálózatokhoz zord környezetben, így nincs szükség védő kapcsolószekrényre.

Támogatja az EP5001-0002 a nagy pontosságú szinkronizálást?

Igen, támogatja a Distributed Clocks (DC) technológiát, amely rendkívül pontos szinkronizálást tesz lehetővé a hálózaton található más EtherCAT-eszközökkel.

Milyen környezeti védelmet kínál ez az EtherCAT Box?

A modul IP65-, IP66- és IP67-es védettségi szintet kínál, ha minden csatlakozó teljesen meg van húzva, így védelmet nyújt a vízzel, porral és nedvességgel szemben.

Milyen konfigurációs lehetőségeket kínál az SSI-enkóderinterfész?

Az átviteli sebesség, az adatkódolás (például Gray-kód vagy bináris kód) és a keretadatok hossza teljes mértékben beállítható az EtherCAT-master vezérlőbeállításain keresztül.
