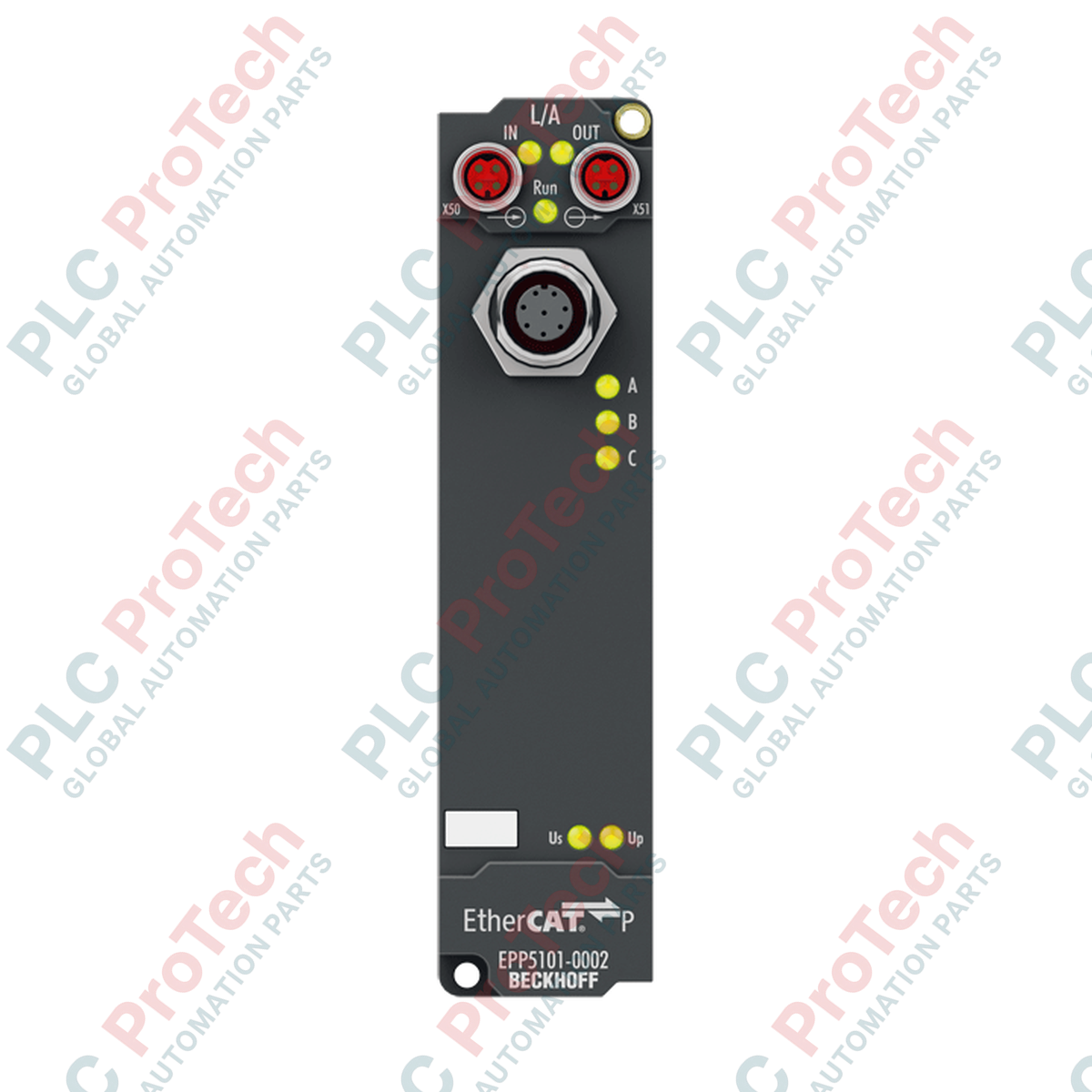

BECKHOFF EPP5101-0002 EtherCAT P Box inkrementális jeladó-interfész

SKU EPP5101-0002

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EPP5101-0002
Country of origin:Németország
Product Type: EtherCAT P dobozok
Payment: T/T, Western Union
Weight: 165g
Dimensions: 30 mm x 126 mm x 26.5 mm
Shipping port: Xiamen
Warranty: 12 months

Leírás

A BECKHOFF EPP5101-0002 egy decentralizált EtherCAT P Box modul inkrementális jeladók közvetlen csatlakoztatásához. Az 1 csatornás interfészként működő modult differenciális RS422- vagy egyvégű TTL-jelek feldolgozására tervezték. Nagy pontosságú, nagysebességű elmozdulás- és pozíciómérést tesz lehetővé közvetlenül a helyszínen, így nincs szükség védő vezérlőszekrényekre.

Az EtherCAT P technológiát kihasználva a BECKHOFF EPP5101-0002 egyetlen szabványos, P-kódolású M8-as csatlakozásban egyesíti a nagysebességű kommunikációt és a tápellátást (mind a rendszer- és érzékelőtápellátást (Us), mind a működtetők perifériatápfeszültségét (Up)). Az egység beépített Distributed Clocks (DC) támogatással rendelkezik, amely pontos szinkronizálást biztosít az EtherCAT-rendszer többi komponensével.

Jellemzők

1 csatornás inkrementális jeladóinterfész.
Kompatibilis differenciális RS422- és egyvégű TTL-jelekkel.
Beépített, 150 mA névleges áramerősségű 5 V DC jeladó-tápellátás.
Nagysebességű, 32 vagy 16 bites bináris számlálási műveletek támogatása.
Nullimpulzus-reteszelési lehetőség a pontos pozícióindexeléshez.
A Distributed Clocks (DC) támogatása mikroszekundumos pontosságú szinkronizáláshoz.
Kettős, P-kódolású M8 EtherCAT P csatlakozók az egyszerű láncba fűzéshez.

Alkalmazások

Decentralizált nagysebességű számláló- és pozíció-visszacsatoló rendszerek.
Ipari mozgásvezérlés, pozicionáló hurkok és sebességmérés.
Gyártósorok, csomagológépek és szállítószalagok vezérlése.
Zord környezetben végzett telepítések, ahol a közvetlen gépre szerelés vezérlőszekrény nélkül szükséges.

Műszaki specifikációk

Általános

Paraméter	Műszaki adatok
Gyártó	BECKHOFF
Modell	EPP5101-0002
Terméktípus	EtherCAT P Box (inkrementális jeladó interfész)
Csatornák száma	1

Elektromos

Paraméter	Műszaki adatok
Névleges feszültség	24 V DC (-15% / +20%)
Jeladó üzemi feszültsége	5 V DC, max. 150 mA (az Us tápfeszültségből előállítva)
Áramfelvétel az Us tápfeszültségről	100 mA, jellemzően
Villamos leválasztás	500 V

Jel- és teljesítményjellemzők

Paraméter	Műszaki adatok
Jelbemenetek	A, A (invertált), B, B (invertált), C, C (invertált)
Jeladó-interfész típusa	Differenciális (RS422), egyvégű (TTL)
Határfrekvencia	1 MHz (4-szeres kiértékelés esetén 4 millió inkrementum/s értéknek felel meg)
Kvadratúra-dekóder	4-szeres kiértékelés
Számláló szélessége	16 vagy 32 bites bináris
Elosztott órajel	Igen

Mechanikai és környezeti jellemzők

Paraméter	Műszaki adatok
Méretek (W x H x D)	30 mm x 126 mm x 26,5 mm
Tömeg	kb. 165 g
Üzemi hőmérséklet	0 és +55 °C között
Tárolási hőmérséklet	-25 és +85 °C között
Védettségi osztály	IP65, IP66, IP67 (megfelel az EN 60529 szabványnak)
Rezgés- és ütésállóság	Megfelel az EN 60068-2-6 / EN 60068-2-27 szabványoknak
EMC-zavartűrés/-kibocsátás	Megfelel az EN 61000-6-2 / EN 61000-6-4 szabványoknak
Engedélyek	CE, UL

Csatlakozások / interfészek

Interfész vagy csatlakozó	Funkció
EtherCAT P (bemenet)	1 x M8-aljzat, árnyékolt, csavaros kivitel, P-kódolású
EtherCAT P (kimenet)	1 x M8-aljzat, árnyékolt, csavaros kivitel, P-kódolású
Jeladó csatlakoztatása	1 x M12-aljzat, csavaros kivitel, 8 pólusú, A-kódolású

Telepítési irányelvek

A telepítés megkezdése előtt győződjön meg arról, hogy a rendszer tápellátása teljesen feszültségmentesítve van.
Rögzítse biztonságosan az EtherCAT P Box modult sík, rezgésálló gépfelületre a beépített rögzítőfuratok segítségével.
Csatlakoztassa az EtherCAT P bejövő és kimenő vezetékeit árnyékolt, P-kódolású M8-kábelekkel. A belső tömítések védelme érdekében ügyeljen a csatlakozók megfelelő felcsavarására és meghúzására.
Csatlakoztassa az inkrementális jeladót a 8 pólusú M12-csatlakozóaljzathoz, a csatlakoztatás előtt ellenőrizve a jel- és tápfeszültség-kivezetések megfelelő kiosztását.
Ellenőrizze, hogy minden használaton kívüli M8- és M12-aljzat megfelelő védősapkával le van-e zárva az IP65/IP66/IP67 behatolás elleni védettség fenntartása érdekében.
Kapcsolja be a tápfeszültséget, és konfigurálja a modult a TwinCAT fejlesztői környezetében.

FAQ

Mi a BECKHOFF EPP5101-0002 elsődleges funkciója?

A BECKHOFF EPP5101-0002 egy decentralizált, 1 csatornás inkrementális enkóderinterfész, amelyet differenciális RS422- és egyvégű TTL-jelek közvetlen kiértékelésére terveztek EtherCAT P ipari hálózaton belül.

Biztosít a BECKHOFF EPP5101-0002 beépített tápegységet az enkóderek számára?

Igen, a BECKHOFF EPP5101-0002 belső, 5 V DC üzemi tápfeszültséget állít elő (legfeljebb 150 mA), amely az EtherCAT P Us rendszer tápellátásából származik, és a csatlakoztatott enkóder táplálására szolgál.

Milyen csatlakozóinterfészekkel rendelkezik a BECKHOFF EPP5101-0002?

A BECKHOFF EPP5101-0002 két P-kódolású, árnyékolt M8-as csavaros csatlakozót használ az EtherCAT P hálózati és tápellátási csatlakozásaihoz, valamint egy 8 pólusú M12-es csavaros aljzatot az enkóderjelek csatlakoztatásához.

Támogatja a BECKHOFF EPP5101-0002 a Distributed Clocks (DC) funkciót?

Igen, a BECKHOFF EPP5101-0002 támogatja a Distributed Clocks (DC) funkciót, amely nagy pontosságú, szinkronizált időzítést tesz lehetővé automatizált mozgásvezérlő rendszerei között.

Milyen környezeti védettségi besorolással rendelkezik a BECKHOFF EPP5101-0002?

A BECKHOFF EPP5101-0002 IP65, IP66 és IP67 védettségi besorolással rendelkezik, így megbízhatóan üzemeltethető zord körülmények között, 0 és +55 degC közötti hőmérsékleten, feltéve, hogy minden csatlakozónyílás teljesen tömített.
