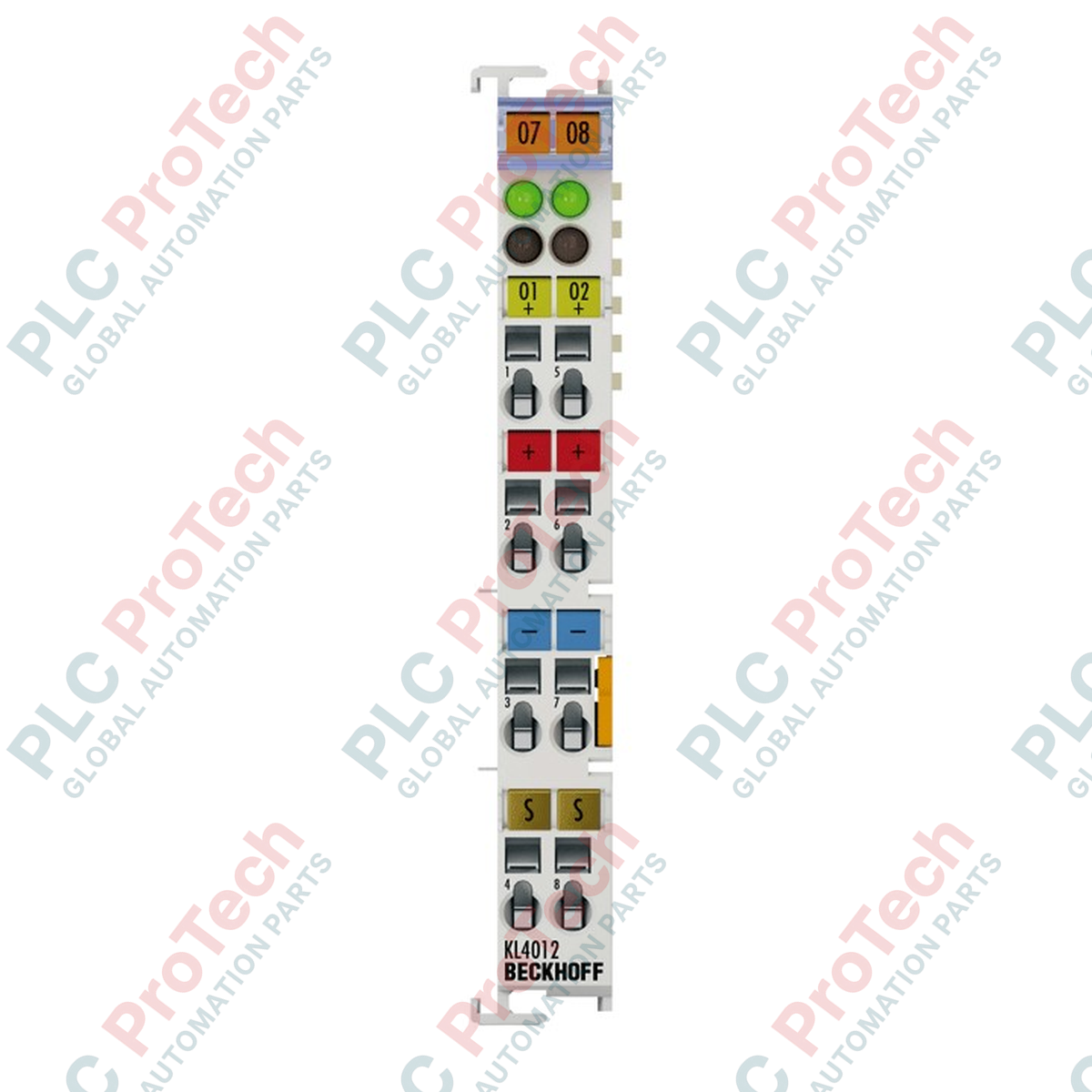

BECKHOFF KL4012 buszterminál

Leírás

A BECKHOFF KL4012 egy 2 csatornás analóg kimeneti buszterminál, amelyet ipari automatizálási rendszerek precíz áramhurok-vezérlésére terveztek. A K-busz rendszeren működő terminál 0–20 mA tartományú, 12 bites felbontású analóg jeleket állít elő, így alkalmas működtetők, folyamatvezérlők és áramjeleket igénylő változtatható fordulatszámú hajtások vezérlésére.

A BECKHOFF KL4012 minden csatornája legfeljebb 500 V-ig elektromosan leválasztott a K-busztól, így védi a vezérlési szintű komponenseket a terepi oldali elektromos zajtól és a potenciálkülönbségektől. A kapocsterepi elektronika tápellátása a 24 V DC tápcsatlakozókon keresztül történik, ami elektromos leválasztást és egyszerű rendszerkialakítást biztosít.

Jellemzők

• Két egyvégű analóg kimeneti csatorna.
• 0–20 mA analóg kimeneti áramtartomány.
• 12 bites felbontás a precíz analóg vezérléshez.
• 500 V-os elektromos leválasztás a K-busz és a jelvezetékek között.
• Opcionális vezérlési és állapotbájtok támogatása a folyamatképen keresztül.
• Közvetlen integráció szabványos K-buszcsatolókkal és vezérlőkkel.

Alkalmazások

• Szelepek, pozicionáló egységek és működtetők analóg vezérlése.
• Integráció változtatható frekvenciájú hajtásokkal (VFD) az áramreferencia-bemeneteken keresztül.
• Folyamathurok-integráció és távadó-referenciajelek.
• Általános ipari automatizálási és gépvezérlési architektúrák áramvezérelt hurkokkal.

Műszaki specifikációk

Általános és jelspecifikációk

Elektromos jellemzők

Mechanikai és környezeti jellemzők

Csatlakozások / interfészek

Telepítési útmutató

1. A telepítés, módosítási vagy karbantartási munkák megkezdése előtt gondoskodjon arról, hogy a teljes ipari vezérlőrendszer és a tápegység teljesen feszültségmentes legyen.
2. Szerelje a BECKHOFF KL4012 buszterminált szabványos 35 mm-es DIN-sínre (EN 60715), és csúsztassa a helyére, amíg a reteszelőmechanizmus biztonságosan be nem kapcsolódik.
3. Ellenőrizze az illeszkedést a szomszédos buszterminálokkal a megfelelő mechanikai csatlakozás, valamint a belső K-busz és tápérintkezők érintkezési épségének biztosítása érdekében.
4. Csatlakoztassa a jelvezetékeket a csatlakozási táblázat szerinti kijelölt terminálpontokhoz, a megfelelő vezető-keresztmetszetek használatával.
5. Fizikai integrációt követően konfigurálja a terminált TwinCAT vagy kompatibilis vezérlőkörnyezet használatával, biztosítva, hogy a folyamatkép megfeleljen a terminálparamétereknek.
