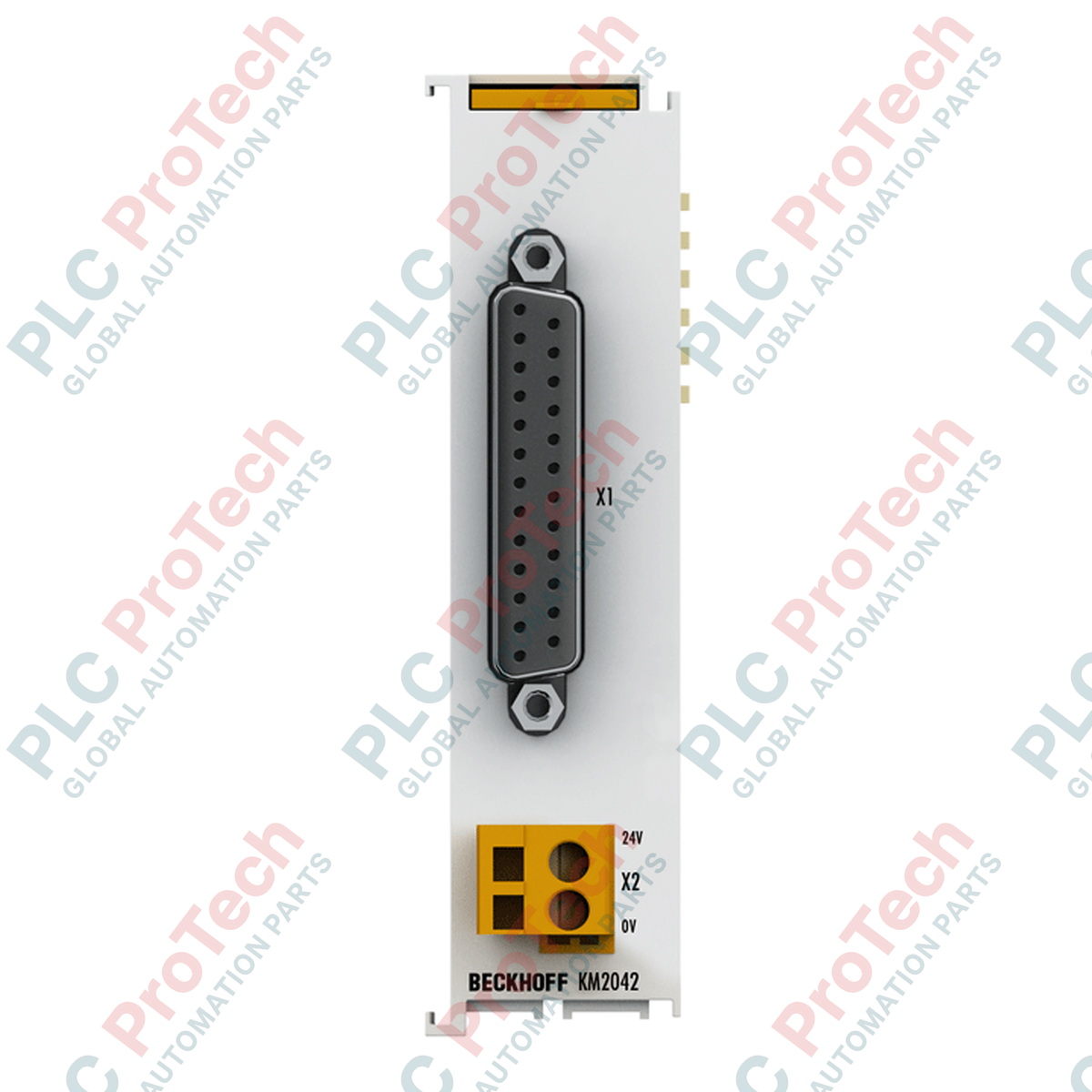

BECKHOFF KM2042 KM sorozatú buszterminál-modul

Termék áttekintése

A KM2042 (KM2042) a Beckhoff KM sorozat nagy sűrűségű, 16 csatornás digitális kimeneti Bus Terminal modulja, amelyet kifejezetten a vezérlési logika és a többeres csatlakozóval ellátott szelepszigetek közötti kapcsolat egyszerűsítésére terveztek. A közvetlen D-sub csatlakozás révén ez a modul leegyszerűsíti az összetett vezetékezési feladatokat, jelentősen csökkentve a telepítési időt és a pont-pont vezetékezés lehetséges hibáit. A megoldást kifejezetten nagy sűrűségű pneumatikus szelepek vezérlésére optimalizálták, így nagy jelmegbízhatóságot és kisebb karbantartási igényt biztosít automatizált összeszerelő- és csomagológépekben.

Műszaki kialakítás

A KM2042 helytakarékos integrációra készült, és D-sub interfészen keresztül kezel 16 digitális kimenetet. Minden csatorna 0,5 A terhelést támogat, az összesített áram pedig 4 A lehet. Az egyes csatornák rövidzárlat-védelemmel rendelkeznek, amely megakadályozza a hibák továbbterjedését a terepi oldali meghibásodások során. A szabványos Bus Terminal modulokkal ellentétben a KM2042 tápérintkezők nélkül készült, és közvetlenül az interfészen keresztül kapja a tápellátást, ami egyszerűsíti a tápellátási architektúrát a többeres szelepszigetek alkalmazásakor. Az egység 500 V elektromos leválasztást biztosít a K-busz és a terepi potenciál között, megőrizve a jel integritását nagy zajszintű ipari környezetekben.

Műszaki adatok

GYIK

Milyen konkrét előnyökkel jár a KM2042 D-sub interfésze?

A D-sub csatlakozó lehetővé teszi a szabványos többeres szelepszigetek „plug-and-play” csatlakoztatását, így nincs szükség mind a 16 csatorna egyedi vezetékbekötésére, és jelentősen csökken a telepítési munkaigény.

Hogyan kezeli az egység az összesített áramkorlátozásokat?

Bár az egyes csatornák névleges árama 0,5 A, az egyidejűleg aktív kimenetek teljes áramösszege nem haladhatja meg a 4 A-t, hogy a terminál hő- és mechanikai tervezési korlátain belül maradjon.

Szüksége van a KM2042-nek külső tápérintkezőkre?

Nem, a KM2042 nem használ tápérintkezőket. A kimeneti fokozatokhoz szükséges teljes terepi tápellátást a modul interfész-konfigurációján keresztül vezetik.

Mérnöki irányelvek és bevált gyakorlatok

• Szelepsziget-kompatibilitás: A modul szelepsziget-vezérléshez való kiválasztásakor ellenőrizze, hogy a szelepsziget többeres kiosztása megfelel-e a KM2042 D-sub csatlakozókiosztásának. A helytelen érintkező-hozzárendelés hibás szelepvezérléshez vagy a belső kimeneti meghajtók esetleges károsodásához vezethet.
• Induktív terhelések védelme: A terminál beépített megszakításienergia-kapacitása (< 150 mJ csatornánként) ellenére, ha a pneumatikus szelepek nagy belső tekercsei nagy visszaütési feszültséget eredményeznek, gondoskodjon tranzienselnyomásról – például diódákról vagy varisztorokról – a szelep oldalán, hogy maximalizálja a terminál kimeneti fokozatainak élettartamát.
• Felszerelés és környezet: Az IP20 védettség ellenére a modult tiszta, száraz vezérlőszekrénybe szerelje. A „változó” beépítési helyzet rugalmasságot biztosít, de a függőleges felszerelés ajánlott a hőelvezetés optimalizálása érdekében, különösen a 4 A-es összesített áramkorlát közelében történő üzemeltetéskor.
