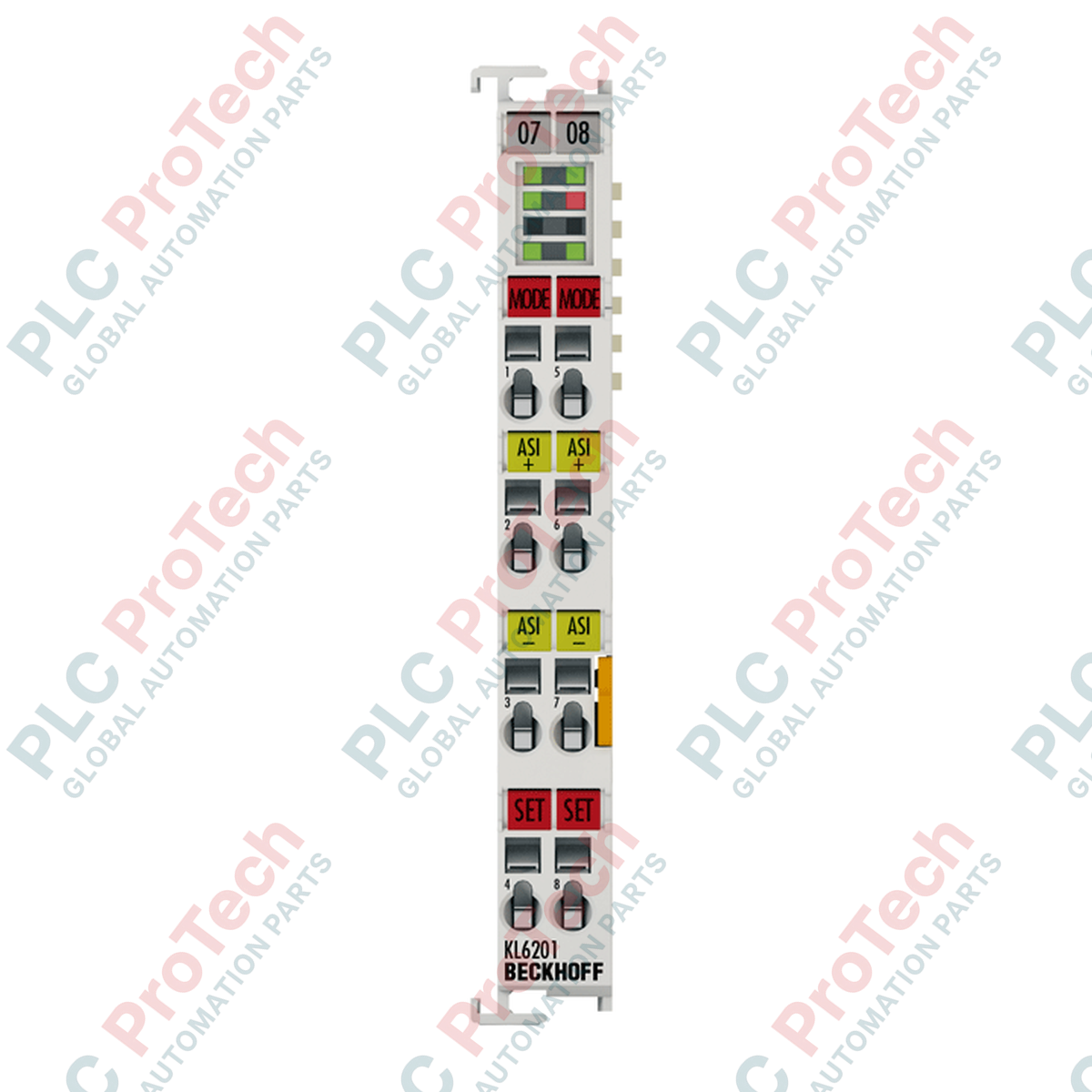

Beckhoff KS6201 AS-Interface master buszterminál

SKU KS6201

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KS6201
Country of origin:Németország
Product Type: Buszterminálok
Payment: T/T, Western Union
Weight: 1500g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Leírás

A helyi K-busz hálózat dedikált masterinterfészeként működő Beckhoff KS6201 buszterminál lehetővé teszi az AS-Interface (AS-i) hálózatok közvetlen csatlakoztatását magasabb szintű terepibusz-vezérlési architektúrákhoz. A terminál dugaszolható huzalozási kialakítással rendelkezik, így az elektronikai modul a terepi vezetékek leválasztása nélkül könnyen kihúzható a terminálházból, ezáltal karbantartáskor minimálisra csökkenti a gép állásidejét. Az egység digitális és analóg terepi eszközök integrációját is támogatja, nagy teljesítményű diagnosztikát és rugalmas folyamatkép-struktúrákat kínálva az összetett érzékelő–beavatkozó topológiák kezeléséhez.

Főbb jellemzők

AS-Interface masterfunkció: Teljes mértékben megfelel az AS-Interface 2.0 és 2.1 verziójú specifikációinak.
Rugalmas slave-kapacitás: Legfeljebb 31 szabványos slave-et (V2.0) vagy legfeljebb 62 kiterjesztett címzésű slave-et (V2.1) támogat.
Dugaszolható huzalozási interfész: Gyors, szerszám nélküli telepítés és csere biztonságos rugóerős csatlakozástechnológiával.
Választható folyamatkép: 12, 22 vagy 38 bájt dinamikus leképezési lehetősége (ebből 6 bájt a paraméterezési interfész) a sávszélesség optimális kihasználásához.
Integrált diagnosztika: A tápellátás állapotának, az aktív slave-kommunikáció működőképességének és a paraméterezés állapotának folyamatos felügyelete.

Ipari alkalmazások

Anyagmozgatás és logisztika: A nagy távolságú szállítópályák mentén elhelyezett elosztott érzékelők és beavatkozók hatékony vezérlése.
Automatizált csomagológépek: Pneumatikus szelepek, közelítéskapcsolók és biztonsági reteszelések zökkenőmentes integrációja.
Speciális OEM-gépek: Decentralizált hálózat kompakt vezérlőszekrényekben, helytakarékos, 12 mm-es modulok használatával.

Műszaki specifikációk

Gyártó	Beckhoff Automation
Modellszám	KS6201
Interfészprotokoll	AS-Interface V2.0 és V2.1 (master)
Csatornák száma	1 AS-i hálózati csatorna
Támogatott slave-csomópontok	31 slave (V2.0 protokoll) / 62 slave (V2.1 protokoll)
Ciklusidő	Legfeljebb 5 ms (31 szabványos eszköz üzemeltetése esetén)
Folyamatkép bitmérete	Választható: 12 bájt, 22 bájt vagy 38 bájt (ebből 6 bájt a paraméterezési interfész)
K-busz áramfelvétele	Tipikusan 55 mA
AS-i busz áramfelvétele	Tipikusan 60 mA (az AS-i tápegységről)
Villamos leválasztás	500 V RMS (az AS-Interface és a K-busz áramkörei között)
Csatlakozástechnológia	2 vezetékes csatlakozás dugaszolható rugóerős kapcsokon (KS sorozat)
Vezeték-keresztmetszet	Tömör/rugalmas: 0.08–1.5 mm² (AWG 28...16); érvéghüvelyek: 0.14–1.5 mm²
Modul méretei	12 mm x 100 mm x 68 mm (W x H x D)
Üzemi hőmérséklet	0 és +55 °C között
Tárolási hőmérséklet	-25 és +85 °C között
Relatív páratartalom	95%, páralecsapódás nélkül
Védettségi besorolás	IP20 (burkolat védettségi besorolása)
Ex-jelölés	II 3 G Ex nA IIC T4 Gc
Jóváhagyások és tanúsítványok	CE, UL, ATEX, AS-Interface tanúsítvány (ZU-szám: 125801)
Nettó tömeg	Kb. 55 g

Csatlakozások és interfészek

Kapocspont	Jel- és funkciókiosztás
ASI +	AS-Interface pozitív buszvezetője (az AS-i sárga kábel csatlakozása)
ASI -	AS-Interface negatív buszvezetője (az AS-i sárga kábel csatlakozása)
Árnyékolás / PE	Opcionális funkcionális földelési referencia nagy zajszintű ipari környezetekhez

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

A KS6201 elektromos és szoftveres jellemzői tekintetében hardveresen azonos a szabványos KL6201 típussal, de moduláris, csatlakoztatható huzalozási réteggel rendelkezik. Olyan rendszerekben, ahol az üzem szabványai gyors cserélhetőséget írnak elő, a KS6201 közvetlenül helyettesítheti a KL6201-et a TwinCAT System Manager szoftverkonfigurációjának módosítása nélkül, feltéve, hogy a fizikai alapelrendezés megegyezik.

Alkalmazási buktatók és mérnöki megjegyzések

Ez a modul nem rendelkezik integrált tápérintkezőkkel. Semmilyen körülmények között ne próbálja a szabványos 24 V DC terepibusz-tápellátást az AS-i kommunikációs kapcsaira áthidalni. Az AS-i hálózathoz speciális, 30 V DC tápegység szükséges integrált adatleválasztó hálózatokkal. A szabványos 24 V DC vezérlőtáp közvetlen csatlakoztatása az AS-i buszvezetékeihez azonnal rövidre zárja a nagyfrekvenciás kommunikációt, és a hardver károsodását okozhatja.

Üzembe helyezési és huzalozási tippek

A kapocs KS2000 konfigurációs szoftverrel történő konfigurálásakor vagy a PLC hardverének első vizsgálatakor győződjön meg arról, hogy a PLC-masterben konfigurált fizikai folyamatkép-bitszélesség (12, 22 vagy 38 bájt) megegyezik a kapocselem dinamikus beállításával. A folyamatkép kiosztásának eltérése K-busz átviteli hibát okoz, leállítva a DIN-sínre szerelt összes további modul közötti kommunikációt.

Telepítési útmutató

FONTOS FIGYELMEZTETÉS: A kapocselem telepítése, eltávolítása vagy karbantartása előtt válassza le a fő tápforrást mind a K-busz csatolóról, mind a kiegészítő AS-Interface tápegységről. Az aktív ipari hálózatok feszültségmentesítésének elmulasztása helyi elektromos ívképződéshez, a vezérlő kommunikációjának megszakadásához vagy az érzékeny belső elektronikus alkatrészek fizikai károsodásához vezethet.

1

Igazítsa a KS6201 házát a szabványos, 35 mm-es DIN-sínhez (az EN 60715 szabványnak megfelelően), majd nyomja lefelé, amíg az integrált reteszelőmechanizmus biztonságosan a helyére nem kattan.

2

Csatlakoztassa egymáshoz a szomszédos buszkapcsokat, ügyelve arra, hogy az egymás melletti csaphornyos csatlakozások pontosan illeszkedjenek a belső K-busz folytonosságának biztosításához.

3

A vezetékeket pontosan 9–10 mm hosszan csupaszítsa. A kapocsrögzítő kioldásához helyezzen egy szabványos lapos csavarhúzót a mechanikus rugós működtető nyílásába, illessze be a vezetéket, majd engedje el a feszítőszerszámot a megbízható, gáztömör csatlakozás érdekében.

FAQ

Mi az elsődleges különbség a Beckhoff KL6201 és KS6201 modulok között?

A KS6201 csatlakoztatható vezetékezési szinttel rendelkezik, amely lehetővé teszi a terepi terminálfej leválasztását az alap elektronikai házról az egyes terepi vezetékek eltávolítása nélkül. A KL6201 szabványos, tartósan bekötött kapcsokat használ.

A KS6201 a belső hátlapi tápérintkezőkön keresztül táplálja az AS-Interface hálózatot?

Nem, a KS6201 nem rendelkezik fizikai tápérintkezőkkel. Az AS-Interface buszhálózatot külsőleg kell táplálni egy különálló, 30 V DC-s AS-i tápegységen keresztül, amely integrált adatleválasztó hálózattal rendelkezik.

Hány AS-Interface slave-et támogat egyetlen KS6201 master?

Az AS-Interface V2.0 specifikációja szerint a terminál legfeljebb 31 szabványos slave-et támogat. A V2.1 specifikáció szerint legfeljebb 62, kiterjesztett címzésű (A/B) slave-et támogathat.

Milyen beállítások szükségesek a KS6201 folyamatképének bit szélességéhez?

A folyamatkép mérete 12, 22 vagy 38 bájt lehet; ez egy 6 bájtos paraméterezési interfészt is tartalmaz. Ennek a beállításnak meg kell egyeznie a PLC-program beállításaival a K-bus átviteli hibáinak elkerülése érdekében.
