Leírás

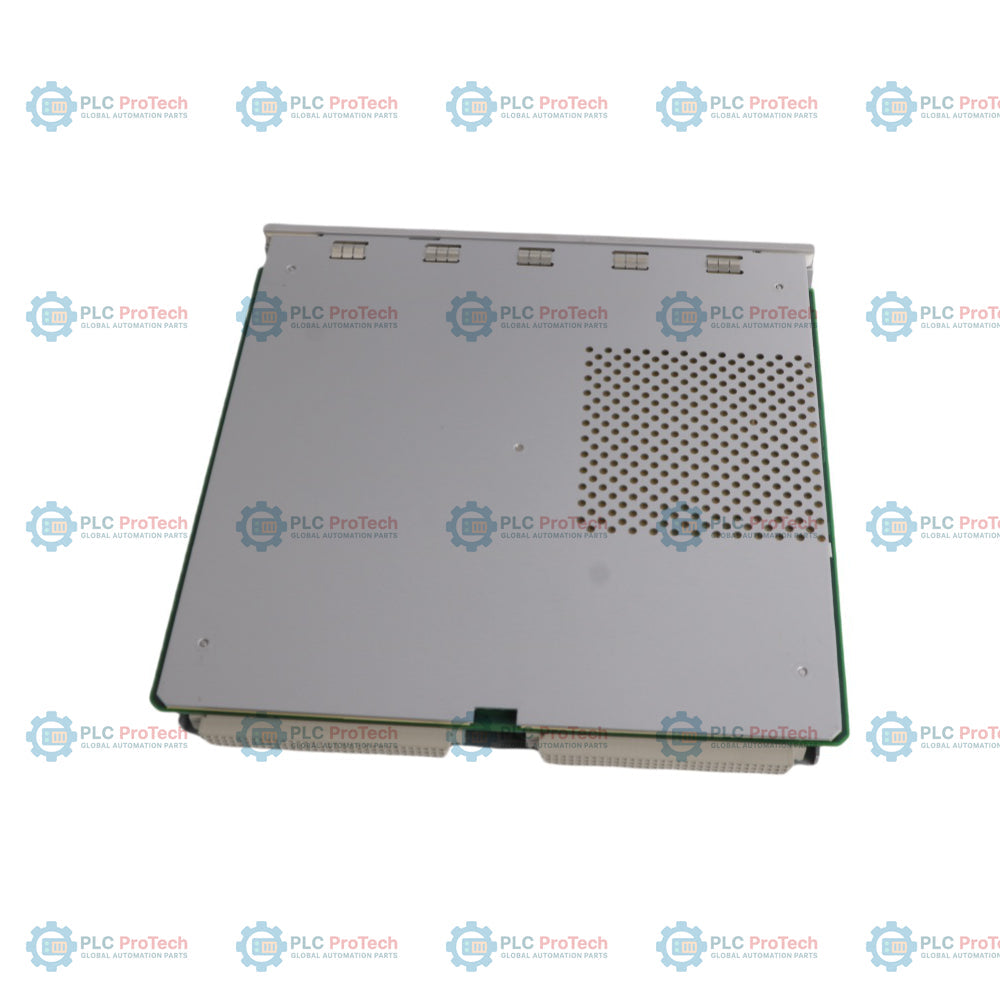

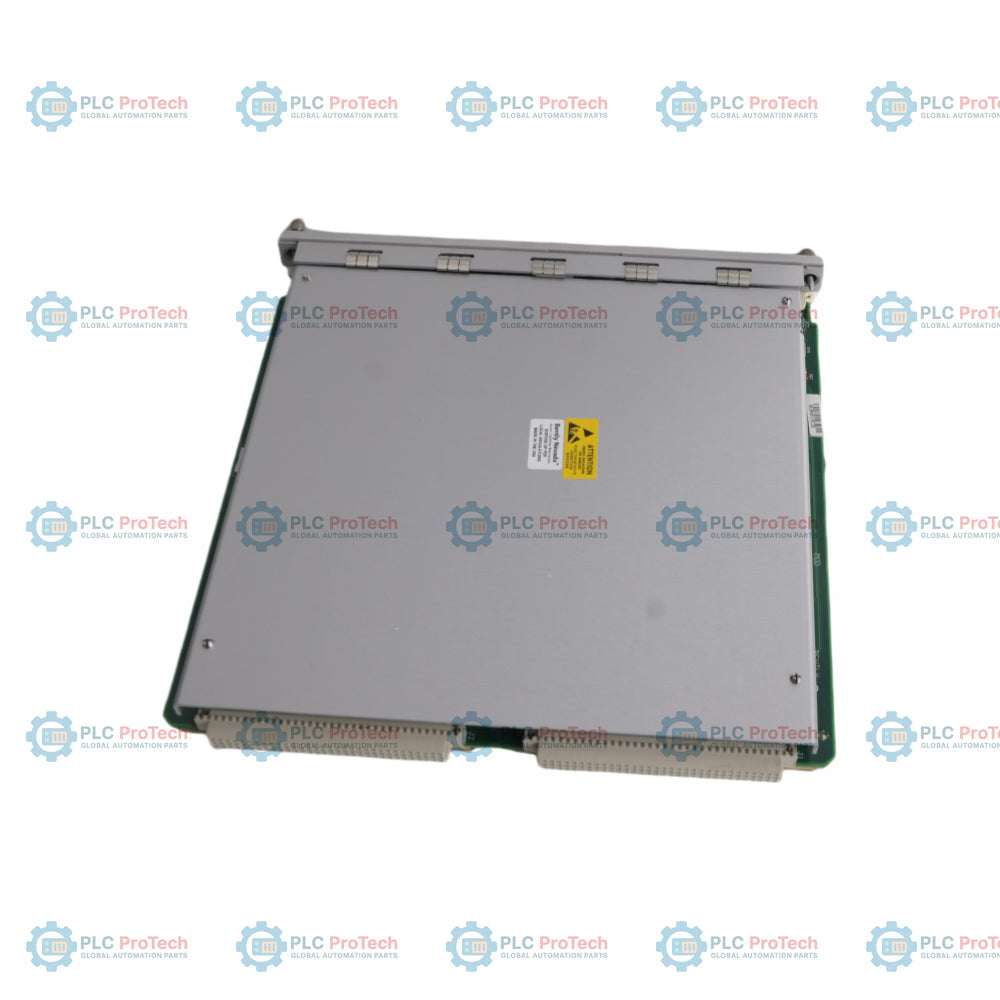

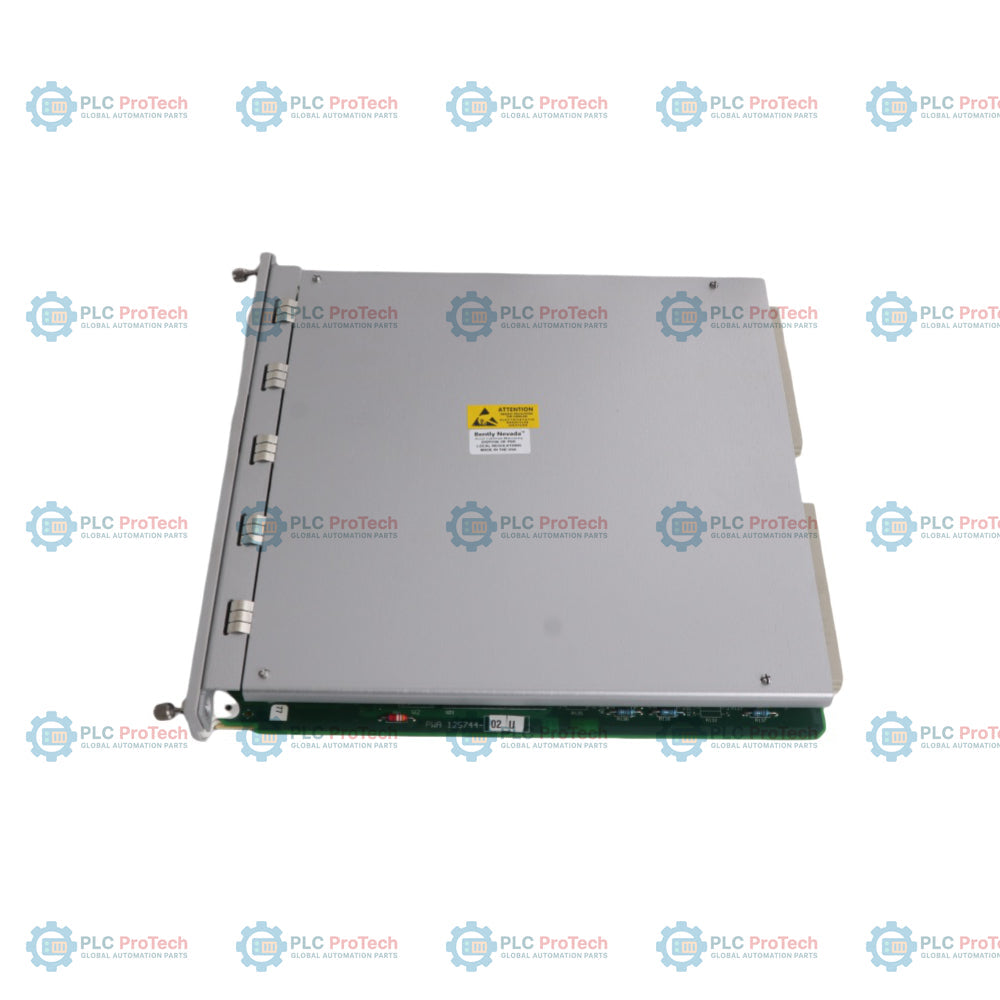

A Rack Interface Module (RIM) a 3500 Series gépvédelmi rendszer elsődleges átjárója és feldolgozási interfésze. Saját protokollon keresztül hoz létre kapcsolatot az állvány átfogó konfigurációjának és a gépek valós idejű adatainak lekéréséhez. A kizárólag helyi elrendezéskövetésre tervezett modult az állványegység 1-es foglalatába, közvetlenül a rendszer tápegységei mellé kell behelyezni.

Ez a konkrét 3500/20-02-02-00 konfiguráció Triple Modular Redundant (TMR) változatként működik, dedikált RS232/RS422 soros I/O-interfésszel. A szabványos kommunikációkezelésen túl a TMR-architektúra folyamatosan végrehajtja a monitorcsatornák összehasonlítását és a monitorok szavazási logikáját azáltal, hogy összeveti a három redundáns monitor kimeneteit. Ha egy kimenet eltérése meghaladja az előre konfigurált százalékos határértékeket, a modul hibásként jelöli meg az érintett monitort, és külön bejegyzést rögzít a rendszeresemény-listában. Bár az egység az egész állványra kiterjedő fontos funkciókat támogat, el van választva a kritikus gépmonitorozási útvonaltól, így működése nincs kedvezőtlen hatással a normál, folyamatos biztonsági védelmi hurkokra.

Funkciók

• Monitorcsatornák összehasonlítása: Dinamikusan ellenőrzi és feldolgozza három redundáns monitorozókártya diagnosztikai adatait a TMR-rendszer szavazási integritásának fenntartása érdekében.
• Kettős soros kommunikáció: Sokoldalú hátsó I/O-modult használ, amely egy beépített hardveres váltókapcsolón keresztül támogatja az RS232 és RS422 protokollközegeket.
• Átfogó diagnosztikai LED-ek: Dedikált előlapi jelzőkön keresztül azonnali állapotkijelzést biztosít a modul állapotáról, a kommunikációs tevékenységről, a Trip Multiply állapotáról és a konfiguráció érvényességéről.
• Hardveres konfigurációs zár: Fizikai, előlapi kapcsolót tartalmaz, amely RUN módban megakadályozza az állvány jogosulatlan távoli vagy helyi módosítását, illetve PROGRAM módban engedélyezi a módosításokat.
• Rendszerérintkező-bemenetek: Diszkrét potenciálmentes érintkezőbemeneteket tartalmaz a rendszervezérlési funkciók, többek között a távoli riasztásletiltás, az állvány alaphelyzetbe állítása és a Trip Multiply aktiválása kezeléséhez.

Alkalmazások

• Hármas moduláris redundanciájú (TMR) biztonsági és gépvédelmi elrendezések.
• Kritikus ipari forgó berendezések folyamatos állapotfelügyelete és diagnosztikai adatainak továbbítása.
• Elosztott, több állványból álló turbógép-műszerhálózatok, amelyek felfűzött soros gazdagépi interfészeket igényelnek.

Rendelési információk

Megjegyzés: A TMR Rack Interface Module fő kártyáját képviselő egyedi komponens pótalkatrészszáma: 125744-01.

Műszaki specifikációk

Telepítési útmutató

• Foglalatkiosztás: Az elsődleges processzorkártyát kizárólag az előlapi alváz bal szélső, 1-es foglalatába szerelje, közvetlenül a rendszertáp-modulok mellé.
• Hátsó I/O-illesztés: A megfelelő RS232/RS422 I/O-modult a frontoldali processzormodul mögötti, hozzá illeszkedő, teljes magasságú hátsó foglalatba szerelje be.
• Protokollválasztás: Állítsa a beépített hátsó csúszókapcsolót RS232 vagy RS422 állásba a gazdagép vagy az átalakító fizikai interfész-konfigurációjától függően.
• Rackcímzés: Több rack hálózati hurokba telepítésekor használja a beépített hardveres címkapcsolót az alváz egyedi azonosítókódjának megadásához.
• Kábelezési hosszabbítások: Az RS232-kapcsolatok hossza ne haladja meg a 30 métert, az RS422-kapcsolatoké pedig az 1200 métert a soros adatcsomagok elvesztésének vagy a jelátvitel romlásának elkerülése érdekében.

GYIK

Mi a funkcionális különbség a szabványos RIM és a TMR RIM között?

A szabványos változat a szabványos rackek konfigurációját és kommunikációs útválasztását kezeli. A TMR-változat speciális hardveres összehasonlító algoritmusokkal egészül ki, amelyek folyamatosan kiértékelik három különálló monitor kimeneteit a hibaszavazási logika megvalósításához.

Megszakítja-e ennek a modulnak a meghibásodása vagy eltávolítása az aktív géplekapcsolási védelmi hurkot?

Nem. Ez a modul a rack-infrastruktúra beállítását, a kommunikációt és a rendszerszintű naplózást kezeli, de nem része a kritikus biztonsági felügyeleti útvonalnak, és nincs hatással az egyes monitorok működésére.

Hogyan korlátozhatom, hogy jogosulatlan felhasználók távolról módosítsák a gépvédelmi beállításokat?

Állítsa az előlapi konfigurációs kulcsos kapcsolót RUN állásba, majd távolítsa el a fizikai kulcsot. Ez letiltja a távoli és helyi programozást, megakadályozva az aktív üzemi küszöbértékek módosítását.
