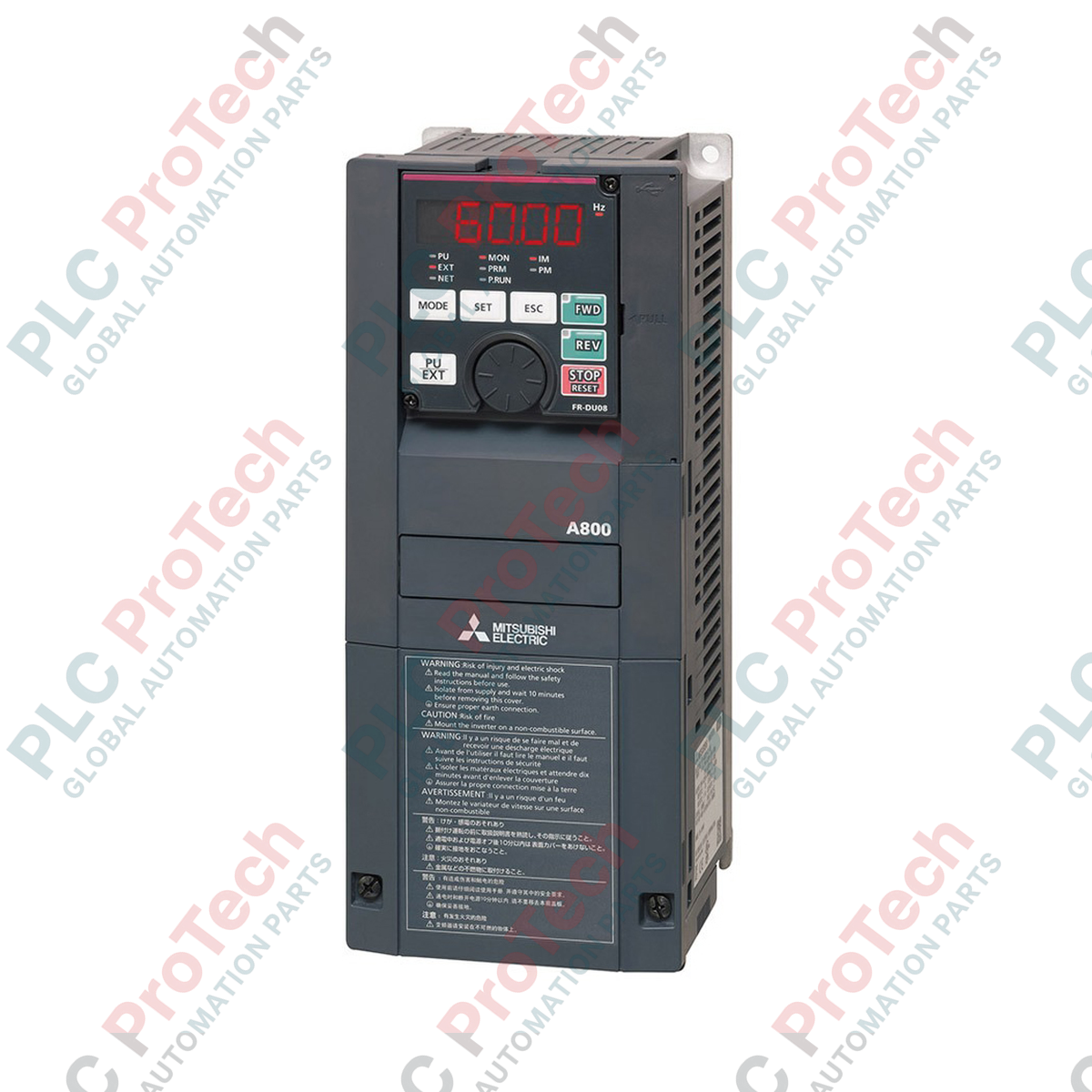

Az igényes háromfázisú motoralkalmazások pontos fordulatszám- és nyomatékszabályozására tervezett Mitsubishi Electric FR-A820-30K-060 egy nagy teljesítményű változtatható frekvenciájú hajtás (VFD) a prémium FR-A800 sorozatból. Ez a 200 V-os osztályú inverter többféle üzemterhelési névleges besorolással rendelkezik, így egyetlen fizikai egység konfigurálható Super Light Duty (SLD), Light Duty (LD), Normal Duty (ND) vagy Heavy Duty (HD) üzemre a rendszer terhelési dinamikájától függően. A fejlett érzékelő nélküli vektorvezérléssel, nagy válaszsebességű fordulatszám-szabályozással és integrált PLC-funkcióval felszerelt FR-A820-30K-060 megbízható motorteljesítményt, energiahatékonyságot és zökkenőmentes integrációt biztosít az ipari automatizálási hálózatokba.
| Paraméter | Specifikációs érték |
|---|---|
| Gyártó | Mitsubishi Electric |
| Modellszám | FR-A820-30K-060 |
| Feszültségosztály | 200 V-os osztály (háromfázisú bemenet / kimenet) |
| Super Light Duty (SLD) névleges érték | 37 kW / 154 A (névleges áram) |
| Light Duty (LD) névleges érték | 37 kW / 140 A (névleges áram) |
| Normal Duty (ND) névleges érték | 30 kW / 115 A (névleges áram) |
| Heavy Duty (HD) névleges érték | 22 kW / 90 A (névleges áram) |
| Vezérlési mód | V/F-vezérlés, fejlett mágnesesfluxus-vektoros vezérlés, valós idejű érzékelő nélküli vektoros vezérlés |
| Üzemi hőmérséklet | -10 °C és 50 °C között (nem fagyasztó) |
| Tényleges tömeg | 23,0 kg (50,7 font) |
| Szállítási tömeg (számított) | 30,0 kg (66,1 font) |
| Csatlakozó / port | Leírás / hozzárendelés |
|---|---|
| R/L1, S/L2, T/L3 | Háromfázisú AC-tápbemeneti csatlakozók |
| U, V, W | Háromfázisú AC-kimeneti csatlakozók a motorhoz |
| P/+, N/- | DC-köri csatlakozók külső fékegység vagy DC-fojtótekercs csatlakoztatásához |
| Vezérlőcsatlakozók | Analóg bemenet (0–10 V, 4–20 mA), digitális bemenetek, relékimenetek és biztonsági leállítási csatlakozók |
| RS-485 | Szabványos Modbus-RTU kommunikációs interfész |
Az FR-A820-30K-060 visszafelé kompatibilis az azonos teljesítményű régebbi FR-A720 sorozatú modellekkel. Régebbi hajtás cseréjekor a paraméterek az FR Configurator2 szoftverrel átvihetők. A mérnököknek azonban ellenőrizniük kell a fizikai rögzítési méreteket, valamint a hajtáson futó egyedi PLC-létraprogramokat, mivel az FR-A800 sorozat végrehajtási ciklusai jelentősen gyorsabbak az elődmodellekéinél.
Amikor ezt a hajtást Super Light Duty (SLD) módban, 37 kW-on használják, az egység túlterhelési tűrése kisebb (110% 60 másodpercig), mint Heavy Duty (HD) módban (150% 60 másodpercig). Ne használja az SLD-profilt nagy súrlódású vagy nagy tehetetlenségű alkalmazásokban, például nagy teljesítményű keverőknél vagy dugattyús kompresszoroknál, mivel a gyorsítási szakaszok során gyakori túláramkioldások (E.OC1–E.OC3) fordulhatnak elő.
Az automatikus hangolás végrehajtása előtt mindig ellenőrizze, hogy az 570-es paraméter (többféle névleges érték kiválasztása) megfelelően van-e beállítva. Ha a motort nem megfelelő terhelési osztállyal hangolja, a rendszer helytelenül becsüli meg a belső állórész-ellenállást, ami a szenzor nélküli vektoros működés instabilitásához vezet. Az árnyékolt motorkábeleket közvetlenül a hajtás földelőkapcsánál kell földelni, hogy minimálisra csökkentse a közeli analóg műszerhurokra ható közös módusú elektromos zajt.
Szekrénybe szerelés: Az invertert függőlegesen, sík, nem gyúlékony függőleges felületre szerelje. A megfelelő szellőzés és az optimális konvekciós hőelvezetés biztosítása érdekében hagyjon legalább 50 mm szabad helyet az egység felett és alatt, valamint 10 mm-t mindkét oldalán.
Fő tápföldelés: Az inverteregységet biztonságosan földelje a rendszerföldhöz. 200 V-os kategóriájú telepítéseknél a földelési ellenállás legfeljebb 100 ohm lehet. Vezessen külön földelővezetéket az elosztótáblához, ne fűzzön sorba több hajtást.
Vezérlőjel-leválasztás: A vezérlő- és kommunikációs vezetékeket a fő tápbemenet (R, S, T), valamint a motor kimeneti (U, V, W) kábeleitől elkülönítve vezesse. Az analóg fordulatszám-referenciajelekhez árnyékolt sodrott érpárú kábeleket használjon, és az árnyékolást csak a hajtás oldalán földelje.
