Termékáttekintés

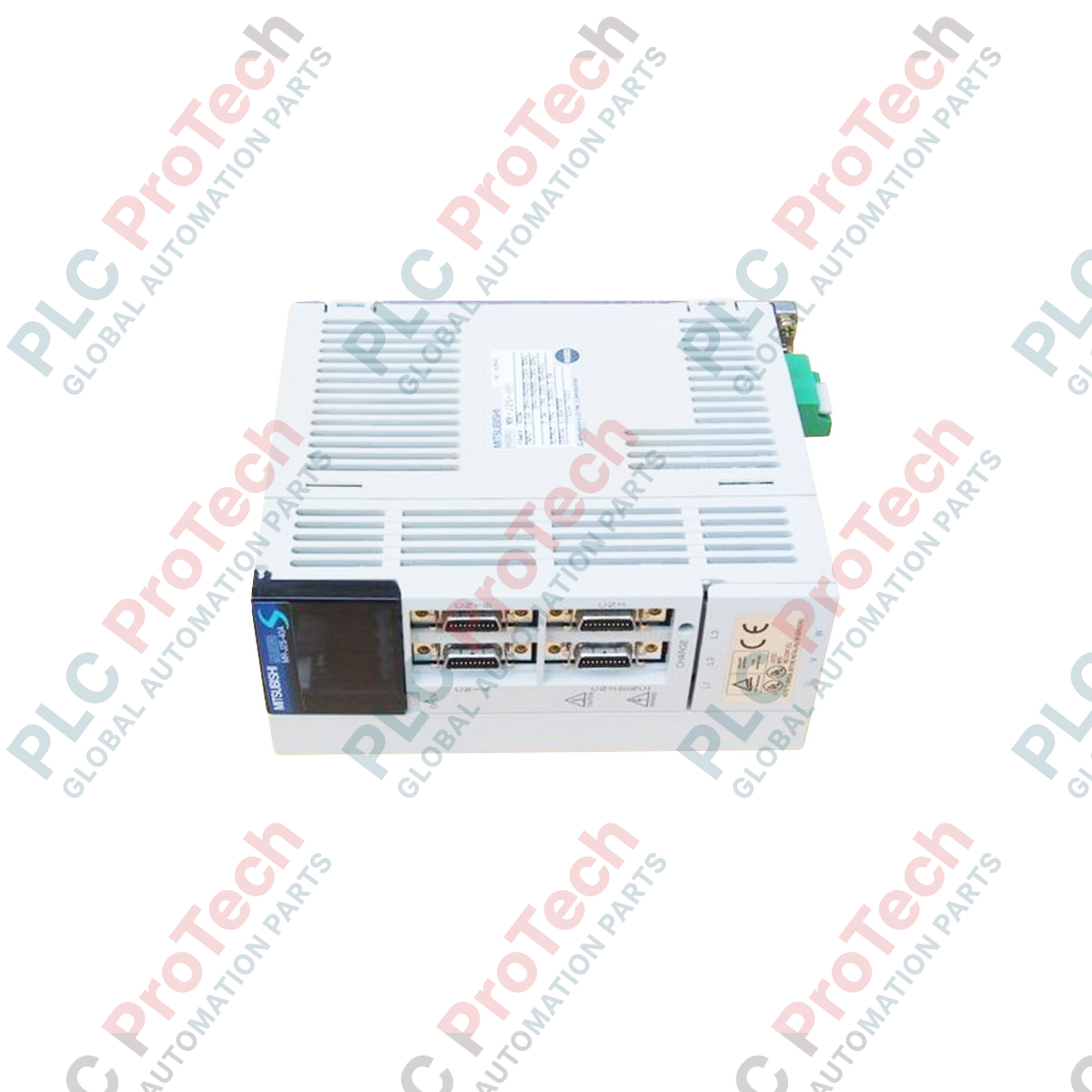

A  MR-J2S-40A-S004 nagy teljesítményű AC szervóerősítő a Mitsubishi Electric széles körben alkalmazott MELSERVO-J2-Super sorozatából. Ez a konkrét modell  400 W kimeneti teljesítményt biztosít, és  200 V AC tápellátáshoz készült. Az  -S004 utótag speciális specifikációt jelöl, amely gyakran egyedi firmware-t vagy hardverkonfigurációt jelent, az adott ipari alkalmazásokhoz igazítva, miközben megőrzi a szabványos MR-J2S-40A alapvető teljesítményét.

Az MR-J2S sorozat nagy sebességű feldolgozásáról, abszolút pozícióérzékelési képességéről és fejlett „valós idejű adaptív hangolási” rendszeréről ismert. Megbízható megoldást nyújt a nagy pontosságú mozgásvezérléshez a félvezetőgyártásban, a csomagológépekben és a textilipari automatizálásban. Bár régebbi sorozatról van szó, robusztus kialakítása és „Plug-and-Play” motorazonosítása továbbra is kritikus fontosságú alkatrésszé teszi a meglévő gyártósorok fenntartásában.

Műszaki konfiguráció

Az MR-J2S-40A-S004 sokoldalú integrációra készült általános célú vezérlőrendszerekben:

• Kettős tápellátási kompatibilitás: Támogatja a 3 fázisú, 200–230 V AC és az 1 fázisú, 230 V AC bemenetet, így különböző ipari tápellátási környezetekben is rugalmasan alkalmazható.

• Nagy felbontású visszacsatolás: Nagy felbontású enkóderekkel kompatibilis, így alacsony fordulatszámon is egyenletes forgást és pontos pozicionálást biztosít.

• Általános célú interfész (A típus): Impulzussorozat- és analógfeszültség-bemeneteket használ a pozíció-, sebesség- és nyomatékvezérlési módokhoz.

• Valós idejű adaptív hangolás: Folyamatosan figyeli a gép tehetetlenségét, és automatikusan beállítja az erősítést az optimális stabilitás és válasz elérése érdekében.

• Kompakt kialakítás: Nagy sűrűségű szekrényszereléshez tervezték, hatékony hőelvezetéssel.

Műszaki adatok

Műszaki GYIK

Mit jelent az „-S004” utótag?

A Mitsubishi jelölési rendszerében az „-S” utótagok általában „speciális” specifikációt jelölnek. Ez egyedi alapértelmezett paramétereket, speciális kommunikációs időzítést vagy egy adott OEM (eredeti berendezésgyártó) számára végzett hardvermódosításokat jelenthet. Bár az eszköz nagyrészt kompatibilis a szabványos MR-J2S-40A modellel, ha az alkalmazás speciális alfunkciókra támaszkodik, ellenőrizze az adott S-számhoz tartozó dokumentációt.

Üzemeltethetem ezt a 400 W-os hajtást egyfázisú tápellátással?

Igen. A 400 W-os (40A) modell esetében az 1 fázisú, 230 V AC tápellátás megengedett. Egyfázisú tápellátás használatakor azonban ügyeljen arra, hogy a vezetékek az L1 és L2 kapcsokhoz legyenek csatlakoztatva, valamint hogy a tápegység elbírja a gyorsítás során fellépő csúcsáramot.

Kompatibilis ez a hajtás az MR-J3 vagy MR-J4 motorokkal?

Az MR-J2S sorozatot kifejezetten a  HC-KFS,  HC-MFS,  HC-SFS és  HC-LFS  motorcsaládokhoz tervezték. A J3 és J4 sorozatú motorokkal általában nem kompatibilis, mivel eltérő enkóder-kommunikációs protokollokat és csatlakozótípusokat használnak.

Mérnöki és telepítési útmutató

Felszerelés és hűtés

Az MR-J2S-40A-S004 készüléket függőlegesen, a vezérlőszekrény hátlapjára kell felszerelni. A természetes konvekció biztosítása érdekében hagyjon legalább 40 mm szabad helyet az egység felett és alatt. Több erősítő egymás mellé szerelésekor hagyjon közöttük legalább 10 mm vízszintes távolságot a kölcsönös felmelegedés megakadályozására, amely túlmelegedési riasztásokhoz vezethet.

Vezetékezés és zajelnyomás

Az elektromágneses interferencia (EMI) megelőzése érdekében mindig árnyékolt, sodrott érpárú kábeleket használjon az enkóderhez (CN2) és a vezérlőjelekhez (CN1). Ügyeljen arra, hogy a motor tápkábele (U, V, W) elkülönítve fusson a jelvezetékektől. Erősen ajánlott túlfeszültség-védőt telepíteni a primer tápbemenetre, valamint zajszűrőt használni, ha a hajtás érzékeny elektronikus mérőberendezések közelében üzemel.

Paraméterbeállítás

A kezdeti beállításhoz használja az  MR Configurator  szoftvert vagy a hajtás előlapján található beépített, 4 gombos kezelőpanelt. Az első indítás során a legfontosabb paraméterek a  Vezérlési mód (P0)  és a  Terhelés és motor tehetetlenségi nyomatékának aránya (P7). Az automatikus hangolási funkció használata általában megoldja az üzembe helyezés során fellépő legtöbb lengési vagy „vadászási” problémát.
