Mitsubishi Electric

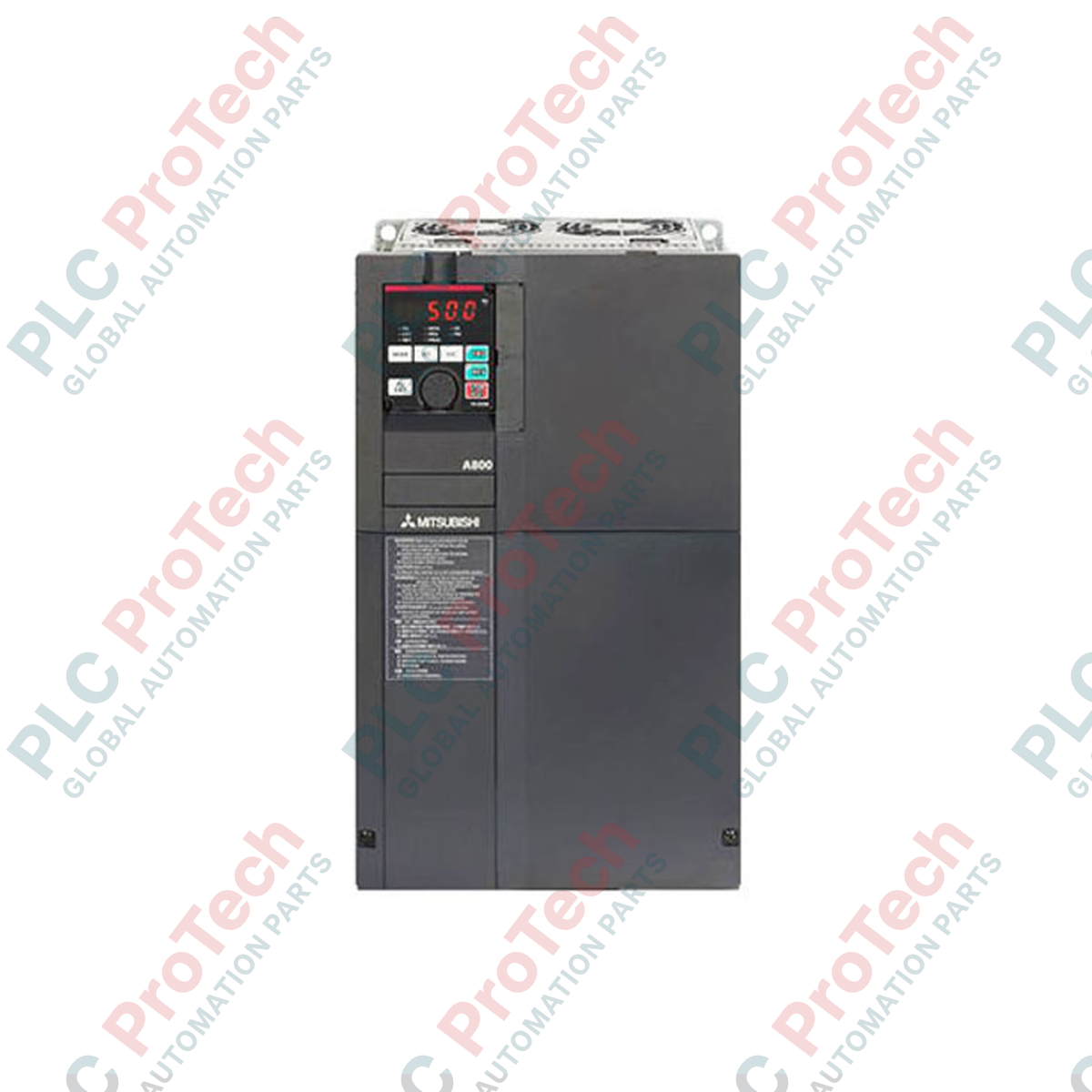

Mitsubishi Electric FR-A840-11K-1 FR-A800 sorozatú változtatható frekvenciájú hajtás

SKU FR-A840-11K-1

Raktáron
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: FR-A840-11K-1

  • Country of origin:Egyesült Államok

  • Product Type: Változtatható frekvenciájú hajtások

  • Payment: T/T, Western Union

  • Weight: 9500g

  • Dimensions: 220 mm x 300 mm x 190 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Leírás

A nagy igénybevételű ipari környezetekben működő háromfázisú aszinkron és szinkronmotorok szabályozására szolgáló Mitsubishi Electric FR-A840-11K-1 nagy teljesítményű, FR-A800 sorozatú változtathatófrekvenciás hajtás, amelyet nagy nyomatékigényű alkalmazásokhoz terveztek. Ez a frekvenciaváltó integrált FM impulzussorozat-kimeneti csatlakozóval rendelkezik, amely valós pontosságot biztosít a fordulatszám és a nyomaték szabályozásában a 400 V-os bemeneti tartomány széles részén. A dinamikus nyomatékvektor-vezérléssel és beépített PLC-funkcionalitással felszerelt készülék közvetlenül a hajtás szintjén koordinálja az összetett mozgássorozatokat, csökkentve a kommunikációs késleltetést és a rendszerterhelést.

Főbb jellemzők

  • Fejlett vektorvezérlés: Támogatja a valódi érzékelő nélküli vektorvezérlést (RSV) és a zárt hurkú vektorvezérlést a kiemelkedő fordulatszám-pontosság és indítónyomaték érdekében.
  • FM impulzussorozat-kimeneti csatlakozó: Nagy sebességű impulzussorozat-kimeneti csatornát biztosít a működési frekvencia, a kimeneti áram vagy a motorfordulatszám pontos figyeléséhez.
  • Integrált PLC-motor: Egyedi vezérlési algoritmusokat, helyi I/O-kezelést és decentralizált logikai vezérlést tesz lehetővé külső vezérlő nélkül.
  • Többprotokollos soros interfész: A beépített RS-485, RS-232 és RS-422 hálózatok robusztus integrációs lehetőségeket biztosítanak a meglévő SCADA- és DCS-konfigurációkhoz.
  • Átfogó védelem: A beépített funkciók védelmet nyújtanak túláram, túlfeszültség, motor-túlterhelés és hűtőborda-túlmelegedés ellen.

Alkalmazások

  • Nagy teherbírású daruk, emelők és anyagmozgató rendszerek, amelyek nagy statikus indítónyomatékot igényelnek.
  • Ipari ventilátorok, fúvók és centrifugálszivattyúk négyzetes terhelési jelleggörbéjű konfigurációi.
  • Extrudálósorok, kompaundáló rendszerek és anyagkeverő berendezések.
  • Tekercselő- és feszültségszabályozott lecsévélő rendszerek papír-, textil- és fémfeldolgozáshoz.

Műszaki specifikációk

Specifikáció Érték
Gyártó Mitsubishi Electric
Modellszám FR-A840-11K-1
Terméksorozat FR-A800 sorozat
Alkalmazható motorteljesítmény 11 kW
Bemeneti feszültségosztály Háromfázisú, 400 V-os osztály
Névleges tápellátás Háromfázisú, 380–500 V AC, 50/60 Hz
Névleges kimeneti áram 23 A
Kimeneti teljesítmény 18 kVA
Kimeneti konfiguráció Háromfázisú
Külső kommunikáció RS-232, RS-422, RS-485
Szabványok CE-, UL-, cUL- és RoHS-kompatibilis
Burkolatvédettségi osztály IP20 (nyitott kivitel)
Méretek (Sz x Ma x Mé) 220 mm x 300 mm x 190 mm
Szállítási tömeg (számított) 9,5 kg

Csatlakozások és interfészek

Csatlakozó / Aljzat Áramkör-hozzárendelés / Funkció leírása
R/L1, S/L2, T/L3 Fő AC-tápbemeneti csatlakozók (háromfázisú, 380–500 V)
U, V, W Változtatható frekvenciájú háromfázisú kimenet az aszinkron vagy PM-motorhoz
FM Impulzussorozat-kimeneti csatlakozó (a frekvenciát, áramot vagy feszültséget figyeli)
SD Közös csatlakozó a kontaktusbemenethez és a 24 V DC külső tápegységhez
STF / STR Előre forgás indítása / hátra forgás indítása vezérlőbemenetek

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

Az FR-A840-11K-1 a korábbi FR-A740-11K sorozat közvetlen technológiai utódja a 400 V-os ipari hálózatokban. Régebbi gépek FR-A800 architektúrára történő átállításakor a paraméterlisták a Mitsubishi FR Configurator2 szoftverével konvertálhatók. Bár a fizikai rögzítési méretek kompatibilisek, mindig ellenőrizze a vezérlőkapocsléceket, mivel az FR-A800 sorozat vezérlőbekötéséhez rugós kapcsokat használ, míg a régebbi modelleken csavaros kapcsok találhatók.

Alkalmazási buktatók és mérnöki megjegyzések

Zárt elektromos kapcsolószekrényekbe telepített hajtásoknál kritikus fontosságú a megfelelő hőkezelés. A készülék teljes terhelés mellett körülbelül 330 watt hőt termel. A hőleadás miatti teljesítménycsökkenés elkerülése érdekében biztosítson legalább 50 mm oldaltávolságot és 100 mm függőleges szabad teret a szomszédos berendezésektől. Ha a hajtást magas vivőfrekvencián (14,5 kHz felett) üzemelteti a motor akusztikai zajának csökkentése érdekében, a névleges kimeneti áramot 15 százalékkal csökkentse a korai hővédelmi hiba (E.THT) miatti leoldások megelőzésére.

Üzembe helyezési és bekötési tippek

Az alacsony fordulatszámon nagy indítónyomatékot igénylő motoralkalmazásoknál hajtson végre offline automatikus hangolási folyamatot (a 96-os paraméter értéke legyen 1), teljesen leválasztott motorral. Ez feltérképezi az állórész ellenállását és a tranziens induktivitást, optimalizálva a dinamikus nyomatékvektor-szabályozási algoritmusokat. Emellett a nagyfrekvenciás kapacitív szivárgóáramok és az analóg visszacsatoló hurkok EMC-zavarainak elkerülése érdekében mindig szimmetrikusan árnyékolt motor-tápvezetékeket használjon, és az árnyékoló harisnyát 360 fokban, közvetlenül a hajtás földelőbilincsénél földelje.

Telepítési irányelvek

FONTOS FIGYELMEZTETÉS:

Áramütés és halálos kisülés veszélye. A kapocsfedél felnyitása vagy bármilyen karbantartás megkezdése előtt válassza le az összes fő tápbemenetet (R/L1, S/L2, T/L3). Várjon legalább 10 percet, amíg a belső kondenzátorok teljesen kisülnek, és a belső elektromos kapcsokon végzett munka előtt ellenőrizze, hogy a töltésjelző teljesen kialudt-e.

1
Az invertert megfelelő M5-ös rögzítőelemekkel függőlegesen, sík, merev függőleges falra vagy belső szerelőlapra szerelje. Ne telepítse a készüléket vízszintesen vagy fejjel lefelé.
2
A bemeneti tápvezetékeket az R/L1, S/L2 és T/L3 kapcsokra csatlakoztassa. A motor tápvezetékeit az U, V és W kapcsokra csatlakoztassa. Gondoskodjon a megfelelő fáziskonfigurációról és a csatlakozások megfelelő meghúzási nyomatékáról. Ne kapcsoljon váltakozó feszültséget a motor kimeneti kapcsaira.
3
Alakítson ki szilárd, kis impedanciájú védőföldelési csatlakozást a készülékvázon található földelőkapocs használatával. Ne fűzze sorba a földelővezetékeket a közelben lévő berendezésekkel.
4
A vezérlőjeleket (például az indítási/leállítási parancsokat és az FM analóg ellenőrzőkimenetet) árnyékolt, csavart érpárú kábelekkel vezesse, és a vezérlési nyomvonalat fizikailag különítse el a nagyfeszültségű motorvezetékektől.

FAQ

Mi a célja az FM-terminál utótagjának az FR-A840-11K-1 esetében?

Az FM-terminál beépített impulzussorozat-kimeneti felügyeleti csatornát jelöl. Lehetővé teszi az üzemi paraméterek, például a kimeneti frekvencia vagy a motorfordulatszám nagy sebességű, impulzusfrekvenciaként történő továbbítását külső PLC-k, panelmérők vagy követőrendszerek számára.

Képes ez a változtatható frekvenciájú hajtás PM-szinkronmotorok és hagyományos indukciós motorok vezérlésére is?

Igen. Az FR-A800 sorozat firmware-e nagy teljesítményű, érzékelő nélküli vektorvezérlést támogat mind az állandómágneses (PM) szinkronmotorok, mind a hagyományos kalickás indukciós motorok esetében.

Mennyi a javasolt várakozási idő a teljesítménykapocslécek ellenőrzése előtt a leválasztást követően?

A bemeneti tápellátás leválasztása után legalább 10 percet kell várnia. Ellenőrizze, hogy a belső töltésjelző lámpa teljesen kialudt-e, majd mérje meg az egyenáramú közbenső kör feszültségét, hogy megbizonyosodjon arról, hogy az biztonságosan 45 V DC alá csökkent, mielőtt megkezdené a karbantartást.

Átvihetem egy régi FR-A740 inverter paramétereit erre az FR-A840 hajtásra?

Igen. A paraméterek átalakítása támogatott. A Mitsubishi FR Configurator2 szoftverrel átalakíthatja a régebbi FR-A740 paraméterbeállításait, és közvetlenül az FR-A840 platformra írhatja azokat.
