Manufacturer: Mitsubishi Electric
Product No.: GT1155-QSBD
Country of origin:Egyesült Államok
Product Type: Érintőképernyős HMI-k
Payment: T/T, Western Union
Weight: 8000g
Dimensions: 167 x 135 x 60 mm
Shipping port: Xiamen
Warranty: 12 months

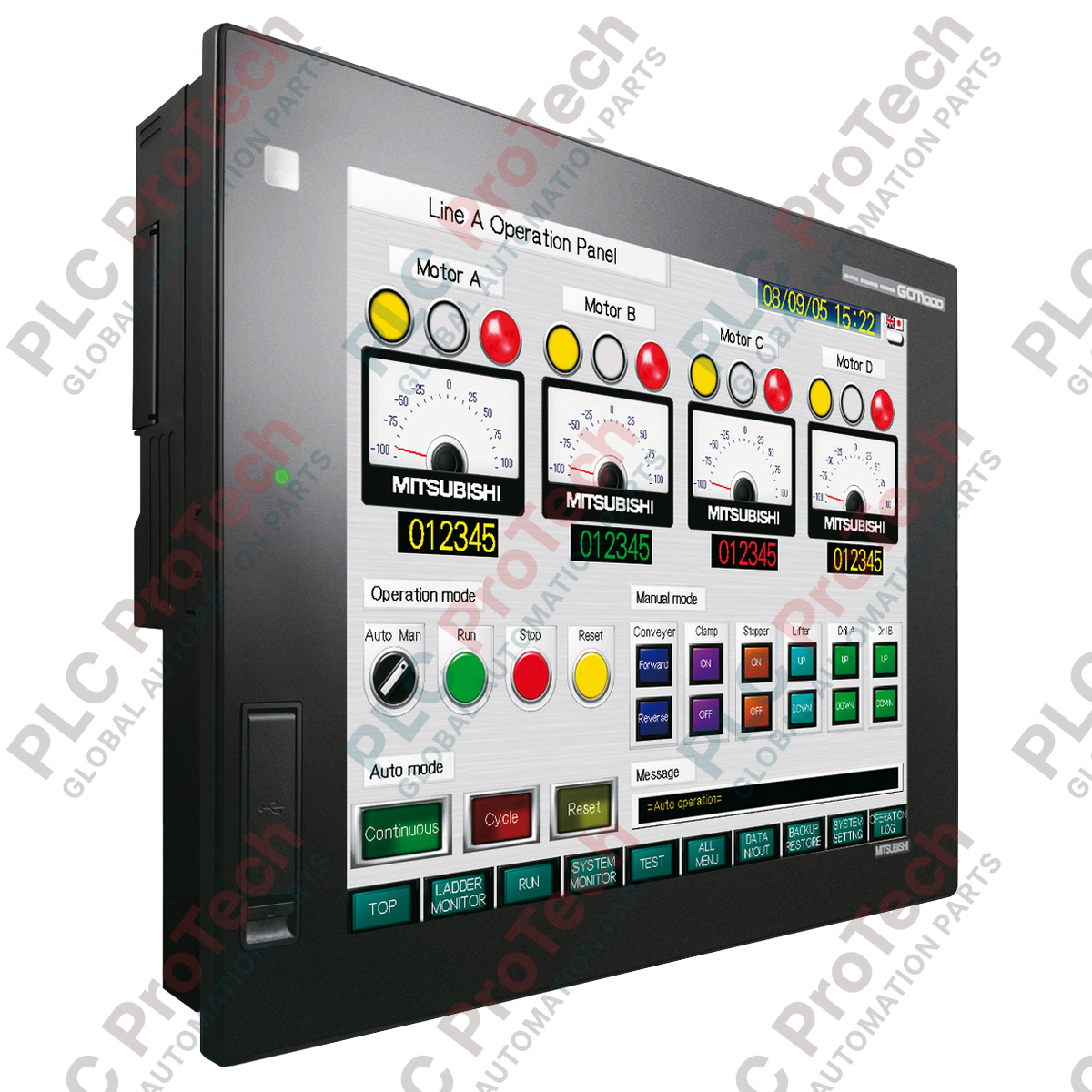

A gépszintű kezelői interakció optimalizálására szolgáló Mitsubishi Electric GT1155-QSBD robusztus, nagy reakciósebességű ember-gép interfészként (HMI) működik a GOT1000 sorozatban. Az 256 színű palettát támogató, 5,7 hüvelykes STN színes kijelzővel kialakított terminál tiszta folyamatvizualizációt és diagnosztikát biztosít összetett automatizált gépekhez. Az egység integrált soros kommunikációval és nagy sebességű USB-porttal rendelkezik, így közvetlenül integrálható programozható logikai vezérlőkkel (PLC-k), változtatható frekvenciájú hajtásokkal (VFD-k) és más ipari automatizálási eszközökkel.
| Paraméter | Műszaki adat értéke |
|---|---|
| Gyártó | Mitsubishi Electric |
| Modellszám | GT1155-QSBD |
| Sorozat | GOT1000 (GT11 sorozat) |
| Kijelző mérete | 5,7 hüvelyk (átló) |
| Kijelző típusa | STN színes LCD (256 szín) |
| Felbontás | 320 x 240 képpont (QVGA) |
| Bemeneti feszültség | 24 VDC (+10% / -15%) |
| Teljesítményfelvétel | Legfeljebb 9,36 W |
| Beépített memória | 3 MB flash ROM |
| Előlapi védelem | IP67 (tömítéssel felszerelve) |
| Üzemi hőmérséklet | 0–50 °C |
| Szállítási tömeg (számított) | 1,50 kg (nehézáru-szállítási csomagolás nélkül) |
| Méretek (számított) | 167 x 135 x 60 mm |
| Port / csatlakozó | Fizikai típus | Funkció / protokoll |
|---|---|---|
| RS-422/485 | 9 tűs D-Sub (aljzat) | Közvetlen csatlakozás Mitsubishi PLC-hez (FX vagy Q sorozat) |
| RS-232 | 9 tűs D-Sub (dugó) | Csatlakozás számítógéphez, perifériás eszközökhöz vagy külső gyártótól származó vezérlőkhöz |
| USB | Mini-B port | HMI-konfiguráció letöltése/feltöltése a GT Designer3 használatával |
| Tápbemenet | Csavaros sorkapocs | 24 VDC-s bemeneti vezetékek és funkcionális földelés (FG) kapocs |
A GT1155-QSBD a korábbi GOT1000 termékcsalád része. A közvetlen korszerűsítést vagy migrációt a GOT2000 sorozat, konkrétan a GT2105-QTBDS támogatja. GT1155 készülék cseréjekor a meglévő GT Designer2 vagy GT Designer3 projektek (.g2 vagy .g3 formátumban) rendszeresen átalakíthatók az újabb hardverprofilhoz teljes képernyő-újratervezés nélkül. Vegye figyelembe, hogy a soros portok kábelezési lábkiosztása nagyrészt kompatibilis marad, azonban a panel fizikai kivágási méreteit ellenőrizni kell a panel korszerűsítésekor.
A csúcskategóriás TFT aktív mátrixos modulokkal ellentétben ennek az STN-kijelzőnek meghatározott betekintési szöge van. Kerülje a HMI olyan helyzetbe szerelését, amely felülről vagy szélsőséges oldalirányú szögből történő leolvasást igényel. Gondoskodjon továbbá arról, hogy a statikus, nagy kontrasztú értékekkel konfigurált képernyők ne maradjanak korlátlan ideig aktívak; a háttérvilágítás élettartamának megőrzése és a pixelek beragadásának megelőzése érdekében használja a GT Designer rendszerbeállításaiban elérhető képernyővédő automatikus kikapcsolási funkcióit.
A 24 VDC-s tápvezetékek vezetésekor tartsa a HMI tápvezetékét elkülönítve a nagyáramú AC-motorvezetékektől és a VFD-kábelektől az elektromos zajcsatolás megelőzése érdekében. A tápcsatlakozó FG kapcsát külön földelővezetékkel kell földelni, legfeljebb 100 ohmos ellenállással. Ha hosszú távolságokon RS-422-es kapcsolatoknál kommunikációs kimaradást tapasztal, ellenőrizze, hogy a soros lánc mindkét végpontján engedélyezve van-e lezáró ellenállás.
A telepítés vagy a bekötés megkezdése előtt válassza le és ellenőrizze valamennyi 24 VDC-s tápvezeték feszültségmentes állapotát. A tápellátás leválasztásának elmulasztása tönkreteheti a HMI kommunikációs adó-vevő áramköreit, és biztonsági kockázatot jelenthet az üzembe helyezést végző személyzet számára.
Készítsen a dinamikus szabványméreteknek megfelelő, 153 mm (W) × 121 mm (H) méretű téglalap alakú panelkivágást.
Győződjön meg arról, hogy a védő, vízálló tömítés teljesen sík és szennyeződésektől mentes, majd helyezze be a HMI-t a panel kivágásába.
Rögzítse a sorkapcsot a mellékelt fém rögzítőelemekkel. A csavarokat 0,20–0,25 N-m névleges nyomatékkal húzza meg, hogy egyenletes IP67-es tömítést biztosítson a HMI előlapjának megrepesztése nélkül.
Csatlakoztassa a 24 VDC-s tápegység és a földelés vezetékeit a sorkapocshoz, majd illessze a kommunikációs kábeleket a megfelelő hátlapi csatlakozókba.
