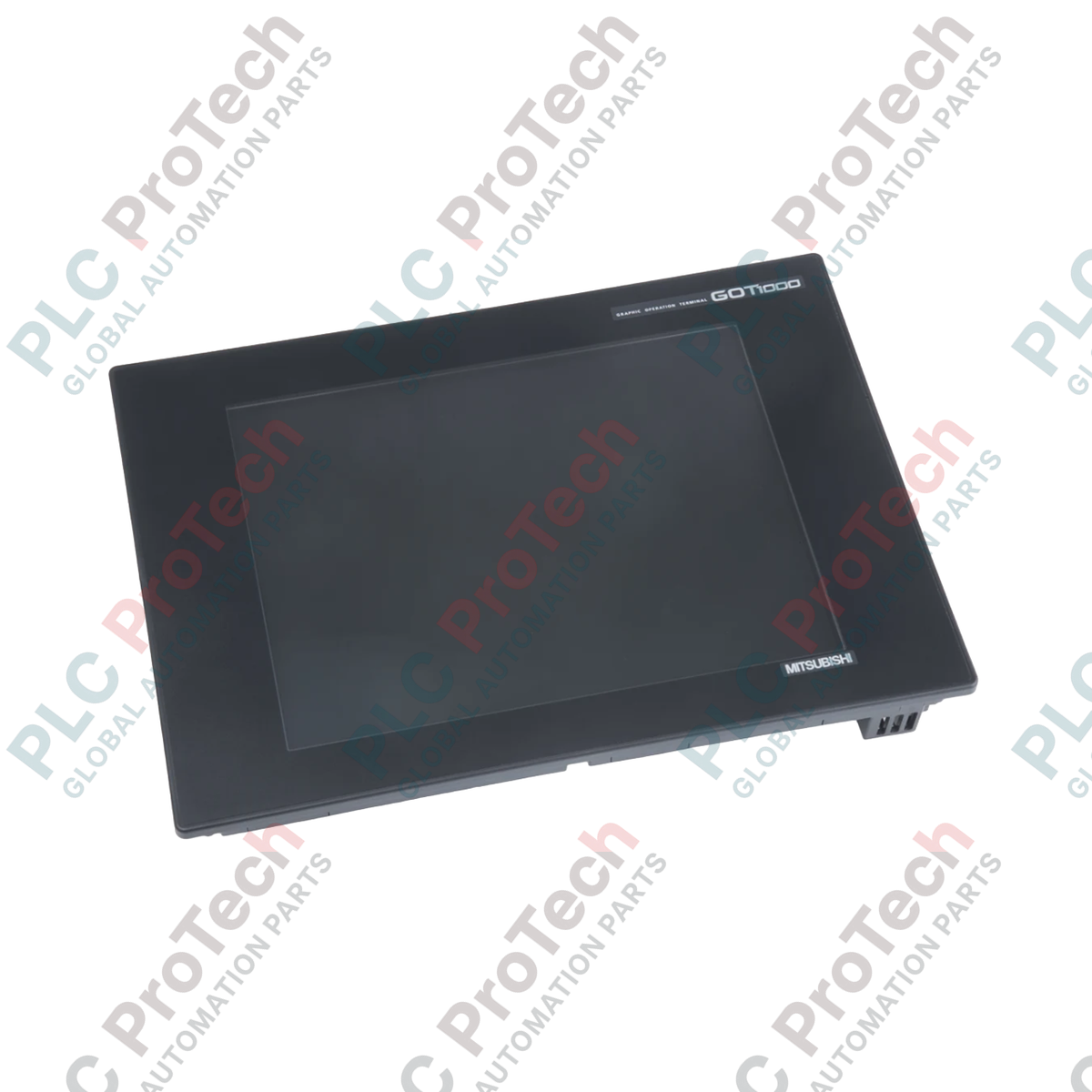

A nagy felbontású üzemi vizualizációt lehetővé tevő Mitsubishi Electric GT1275-VNBA ipari kezelői interfészként működik a GOT1000 platformon belül. Ez a 10,4 hüvelykes TFT folyadékkristályos kijelző éles grafikus felügyeletet és megbízható vezérlési lehetőségeket biztosít különféle automatizált rendszerek felett. Az univerzális, 100–240 VAC tápellátással működő készülék alaplapjára közvetlenül integrálja az alapvető fieldbus- és Ethernet-kommunikációs lehetőségeket, így megbízható választás összetett ipari gépek és elosztott összeszerelési műveletek felügyeletéhez.
| Paraméter | Specifikáció értéke |
|---|---|
| Gyártó | Mitsubishi Electric |
| Modellszám | GT1275-VNBA |
| Sorozat | GOT1000 (GT12 sorozat) |
| Kijelzőtechnológia | TFT színes LCD |
| Képernyőméret | 10,4 hüvelyk (átló) |
| Felbontás | 640 x 480 képpont (VGA) |
| Megjelenített színek | 256 szín |
| Bemeneti tápfeszültség | 100–240 VAC (+10%, -15%) |
| Névleges frekvencia | 50 / 60 Hz (+/-5%) |
| Teljesítményfelvétel | Legfeljebb 41 VA (maximális terhelés mellett) |
| Bekapcsolási áram | Legfeljebb 40 A (4 ms-ig maximális terhelés mellett) |
| Érintőpanel típusa | Analóg, rezisztív |
| Üzemi hőmérséklet | 0–50 °C |
| Védettségi besorolás | IP67F (az előlap panelbe szerelve) |
| Nettó hardvertömeg | 2,3 kg (5,07 font) |
| Szállítási tömeg (számított) | 3,5 kg |
| Csomagolási méretek (számított) | 340 mm x 280 mm x 125 mm |
| Interfész/csatlakozó | Funkció-/áramköri kiosztás |
|---|---|
| Ethernet (RJ45) | 10BASE-T/100BASE-TX interfész nagy sebességű PLC-adatkapcsolathoz és diagnosztikai hálózati konfigurációkhoz |
| RS-422/485 (D-Sub 9 tűs aljzat) | Közvetlen csatlakozás FX sorozatú, Q sorozatú vagy külső soros vezérlőkhöz és mikrokontrollerekhez |
| RS-232 (D-Sub 9 tűs dugó) | Csatlakozóport vonalkódolvasók, személyi számítógépek vagy speciális soros hardverek csatlakoztatásához |
| USB Mini-B (eszköz) | Dedikált PC-s átviteli interfész alkalmazási képernyők létrehozásához és teszteléséhez a GT Works3 segítségével |
| USB Type A (gazda) | Külső tárolócsatlakozás adathordozókhoz trendek rögzítésére, indítási paraméterek átvitelére vagy projektek betöltésére |
| SD-kártyanyílás | Bővíthető tárhely SD/SDHC memóriakártyákhoz azonnali helyi programmentésekhez és előzményadatok naplózásához |
A GT1275-VNBA kiváló frissítési lehetőséget kínál a régebbi GT1175 sorozatú készülékekhez. Bár hasonló panelkivágási méretekkel rendelkezik, a GT1275 beépített Ethernetet tartalmaz, így nincs szükség kiegészítő soros–Ethernet-átalakítókra. A régi szoftvereszközökről történő projektek frissítését a GT Designer3 teljes mértékben támogatja, így a szoftvermigráció alacsony kockázatú.
A termikus teljesítménykorlátozás megelőzése és a kijelző élettartamának megőrzése érdekében ne telepítse a HMI-t közvetlen napfénynek kitett helyre vagy 50 °C-ot meghaladó hőmérsékletű burkolatba. Teljesen zárt panelekbe történő beépítéskor biztosítson legalább 100 mm szabad helyet a hátsó szellőzőnyílások felett és alatt a természetes konvekciós hőelvezetéshez.
Mindig ügyeljen arra, hogy a váltakozó áramú tápegység kapocslécén található funkcionális földelési (FG) kapocs külön földelővezetékkel (legalább 2 mm² keresztmetszetű vezetékkel) közvetlenül a közös gépföldeléshez legyen csatlakoztatva. Ez csökkenti a szomszédos változtatható frekvenciájú hajtások (VFD-k) által okozott helyi elektromágneses interferenciát (EMI), amely egyébként zavarhatja a HMI analóg érintőpaneljének érzékenységét.
KRITIKUS FIGYELMEZTETÉS
A telepítés, felszerelés vagy kapocsbekötés megkezdése előtt válassza le és reteszelje az összes előzetes elektromos tápellátást. Az áramütés vagy az egység belső áramköreinek károsodásának megelőzése érdekében elektromos vizsgálóeszközzel ellenőrizze, hogy nem maradt-e fenn maradékfeszültség.
A panelkivágás előkészítése
Készítsen a szabványos, 289 mm × 200 mm-es méreteknek megfelelő panelkivágást, és ügyeljen arra, hogy a panel vastagsága 2,0–4,0 mm legyen.
A paneltömítés ellenőrzése
A behelyezés előtt ellenőrizze, hogy a gumi vízálló tömítés megfelelően illeszkedik-e a HMI-egység hátoldali kerete körüli hornyába.
Szerelőelemek behelyezése és rögzítése
Helyezze be a HMI-t a panel kivágásába a panel elülső oldaláról. Rögzítse a mellékelt szerelőkonzolokat a ház hátoldalához, és a csavarokat pontosan 0,36–0,48 N·m nyomatékkal húzza meg a por- és vízzáró tömítés biztosításához.
Tápfeszültség-csatlakozók bekötése
A 100–240 V AC tápvezetékeket egy D osztályú, földelt elosztási ponthoz vezesse. Csatlakoztassa biztonságosan a hátoldali kapcsokhoz, és a funkcionális földelési kapcsot azonnal földelje.
