Leírás

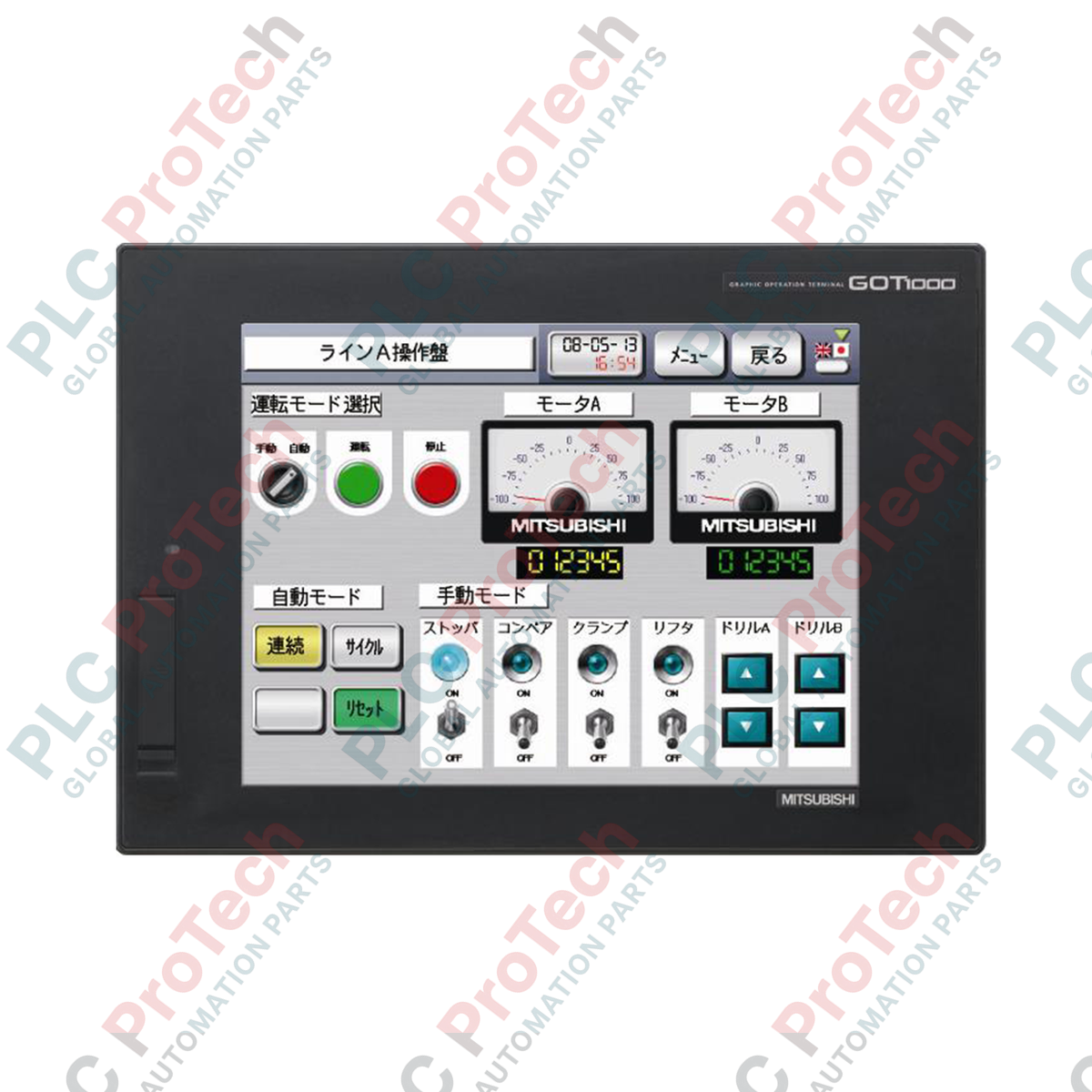

Az ipari vizualizációs munkafolyamatok optimalizálására szolgáló GT1675M-STBA nagy teljesítményű HMI-kezelőterminálként működik a Mitsubishi Electric GOT1000 platformján. A nagy igénybevételt jelentő gyártási és folyamatirányítási környezetekhez tervezett, 10,4 hüvelykes kijelzőegység éles grafikus megjelenítést és robusztus fizikai kialakítást biztosít. SVGA TFT színes folyadékkristályos kijelzővel rendelkezik, amely akár 65 536 színt is támogat, így a kezelők teljes tisztasággal figyelhetik az összetett rendszerállapotokat, diagnosztikai riasztásokat és valós idejű folyamatgörbéket.
Ez a terminál számos beépített kommunikációs interfésszel rendelkezik, többek között Ethernet-, RS-232- és RS-422/485 soros portokkal, így közvetlenül integrálható PLC-kbe, változtatható frekvenciájú hajtásokba és egyéb automatizálási terepi eszközökbe. A beépített 15 MB flashmemória elegendő tárhelyet biztosít összetett projektek, operációs rendszerek és receptadatok számára. A vezérlőpanelbe történő beépítésre tervezett előlap IP67F védettségi fokozattal rendelkezik, így megbízható működést biztosít por, nedvesség és általános ipari környezet esetén.
Jellemzők
-
Nagy felbontású TFT-kijelző: 10,4 hüvelykes képernyő 800 x 600 képpontos (SVGA) felbontással és 65 536 megjelenített színnel a részletgazdag grafikus elrendezésekhez.
-
Sokoldalú interfésztámogatás: A szabványos portok között RJ-45 Ethernet (10/100Base-TX), RS-232, valamint RS-422/485 található, amelyek lehetővé teszik több eszköz egyidejű kommunikációját.
-
Rezisztív érintőképernyő: Nagy tartósságú, analóg rezisztív érintőpanel, amely precíz egy pontos bevitelt támogat, és több mint 1 millió műveletre hitelesített.
-
Rugalmas tárolási lehetőségek: 15 MB beépített flashmemóriát, CompactFlash (CF) Type I foglalatot, valamint USB-host- és USB-eszközportokat kínál a projektek gyors átviteléhez és az adatnaplózáshoz.
-
Ipari tartósság: Az előlapi IP67F védettségi fokozat megakadályozza a víz és az olaj behatolását a nehéz üzemi körülmények között.
Alkalmazások
- Autóipari összeszerelő sorok és robotvezérlő állomások
- Víz- és szennyvízkezelő létesítmények felügyelete
- Olaj- és gázelosztó, valamint elszámolási rendszerek
- Élelmiszer- és italcsomagoló, valamint -feldolgozó gépek
- Villamosenergia-termelő és segédvezérlő rendszerek
Műszaki specifikációk
| Paraméter |
Műszaki adatok |
| Gyártó |
Mitsubishi Electric |
| Modell-/cikkszám |
GT1675M-STBA |
| Sorozat |
GOT1000 (GT16 modellkategória) |
| Kijelző típusa |
TFT színes folyadékkristályos kijelző (nagy fényerejű, széles betekintési szöggel) |
| Képernyőméret |
10,4 hüvelyk (211 mm széles x 158 mm magas aktív terület) |
| Felbontás |
800 x 600 képpont (SVGA) |
| Kijelzett színek |
65 536 szín |
| Fényerősség |
400 cd/m2 (8 fokozatban állítható fényerővel) |
| Háttérvilágítás |
Nem cserélhető LED háttérvilágítással, a háttérvilágítás kikapcsolási és képernyővédő-késleltetési funkcióival |
| Érintőpanel típusa |
Analóg rezisztív érintőpanel |
| Beépített flashmemória |
15 MB (projektek és az operációs rendszer tárolására, 100 000 írásra méretezve) |
| Akkumulátoros tartalék tápellátás |
GT15-BAT lítiumakkumulátor (kb. 5 éves élettartam 25 °C-on) |
| Bemeneti tápfeszültség |
100–240 V AC (+10%, -15%) 50/60 Hz-en |
| Teljesítményfelvétel |
Legfeljebb 39 W (normál üzem); legfeljebb 30 W (kikapcsolt háttérvilágítás mellett) |
| Bekapcsolási áram |
Legfeljebb 28 A 4 milliszekundumig (maximális terhelés mellett) |
| Megengedett tápfeszültség-kimaradási idő |
20 milliszekundumon belül (100 V AC vagy magasabb feszültségnél) |
| Átütési feszültség |
1500 V AC 1 percig a tápfeszültség-kapcsok és a földelés között |
| Szigetelési ellenállás |
500 V DC mellett legalább 10 MOhm |
| Üzemi hőmérséklet |
0–50 degC (kijelzőegység); 0–55 degC (kijelző nélküli elemek) |
| Tárolási hőmérséklet |
-20–60 degC |
| Üzemi páratartalom |
10–90% relatív páratartalom (nem lecsapódó) |
| Védettségi besorolás |
Előlap: IP67F; panel belseje: IP2X |
| Külső méretek |
303 mm (Sz) × 214 mm (M) × 49 mm (Mé) |
| Panelkivágás méretei |
289 mm (Sz) × 200 mm (M) |
| Nettó tömeg |
2.1 kg (a rögzítőkonzolok nélkül) |
Csatlakozások és interfészek
| Interfészport |
Csatlakozó / specifikáció típusa |
Elsődleges funkció |
| Ethernet |
RJ-45 (100BASE-TX / 10BASE-T) |
PLC-/vezérlőkommunikáció, átjáróprogram használata, projektek feltöltése/letöltése és MES-integráció |
| RS-422/485 |
14 tűs aljzat (legfeljebb 115.2 kbps) |
Közvetlen PLC-csatlakozás és többpontos soros eszközkommunikáció |
| RS-232 |
D-sub 9 tűs dugó |
Vezérlőkommunikáció, perifériacsatlakozás vagy PC-s programozási hozzáférés |
| USB-eszköz |
Mini-B USB (Full Speed 12 Mbps) |
Közvetlen PC-csatlakozás a projektek módosításához és az operációs rendszer frissítéséhez |
| USB-gazda |
Type-A USB (Full Speed 12 Mbps) |
Adatnaplózás, tárolás, valamint projektek biztonsági mentésének átvitele USB flash meghajtókon keresztül |
| CF-kártyafoglalat |
CompactFlash Type I |
Adattárolás, projektek átvitele és alternatív rendszerindítási funkció |
| Bővítőhelyek |
2 csatorna (opciós foglalat / kommunikációs foglalat) |
Speciális kommunikációs modulok vagy opcionális kártyák fogadására alkalmas |
Telepítési irányelvek
-
Felszerelési hely: A modult tiszta, merev vezérlőszekrény-panelbe szerelje be. Kerülje az állandó közvetlen napfénynek, korrozív gázoknak vagy túlzott mennyiségű vezetőképes pornak kitett helyeket.
-
Panelkivágás: Ügyeljen arra, hogy a panelkivágás mérete pontosan 289 mm × 200 mm legyen. A rögzítőcsavarokat 0.36–0.48 N-m nyomatékkal húzza meg az előlapi IP67F tömítés épségének megőrzése érdekében.
-
Tápvezetékek: Használjon 0.75 mm2 és 2.0 mm2 közötti névleges keresztmetszetű rézvezetékeket. Alkalmazzon M3-as krimpelőkapcsokat (például RAV1.25-3 vagy V2-S3.3), és húzza meg a sorkapocs csavarjait 0.5–0.8 N-m nyomatékkal.
-
Földelés: A földelőkapcsot dedikált D osztályú földeléssel (legfeljebb 100 Ohm földelési ellenállással) és legalább 2.0 mm2 keresztmetszetű vezetékkel csatlakoztassa. Ne ossza meg a földelővezetéket erős zajt keltő berendezésekkel.
-
Szellőzési távolság: A megfelelő konvekciós hűtés biztosítása érdekében tartson fenn legalább 100 mm távolságot az egység teteje és alja, valamint más alkatrészek között.
Megfelelőség és tanúsítványok
- UL / cUL tanúsítvánnyal rendelkező
- CE (EMC-irányelv, kisfeszültségű berendezésekről szóló irányelv, RoHS-irányelv)
- KC (koreai tanúsítvány)
- Tengeri osztályozások: ABS, BV, DNV GL, LR, NK, RINA
