Leírás

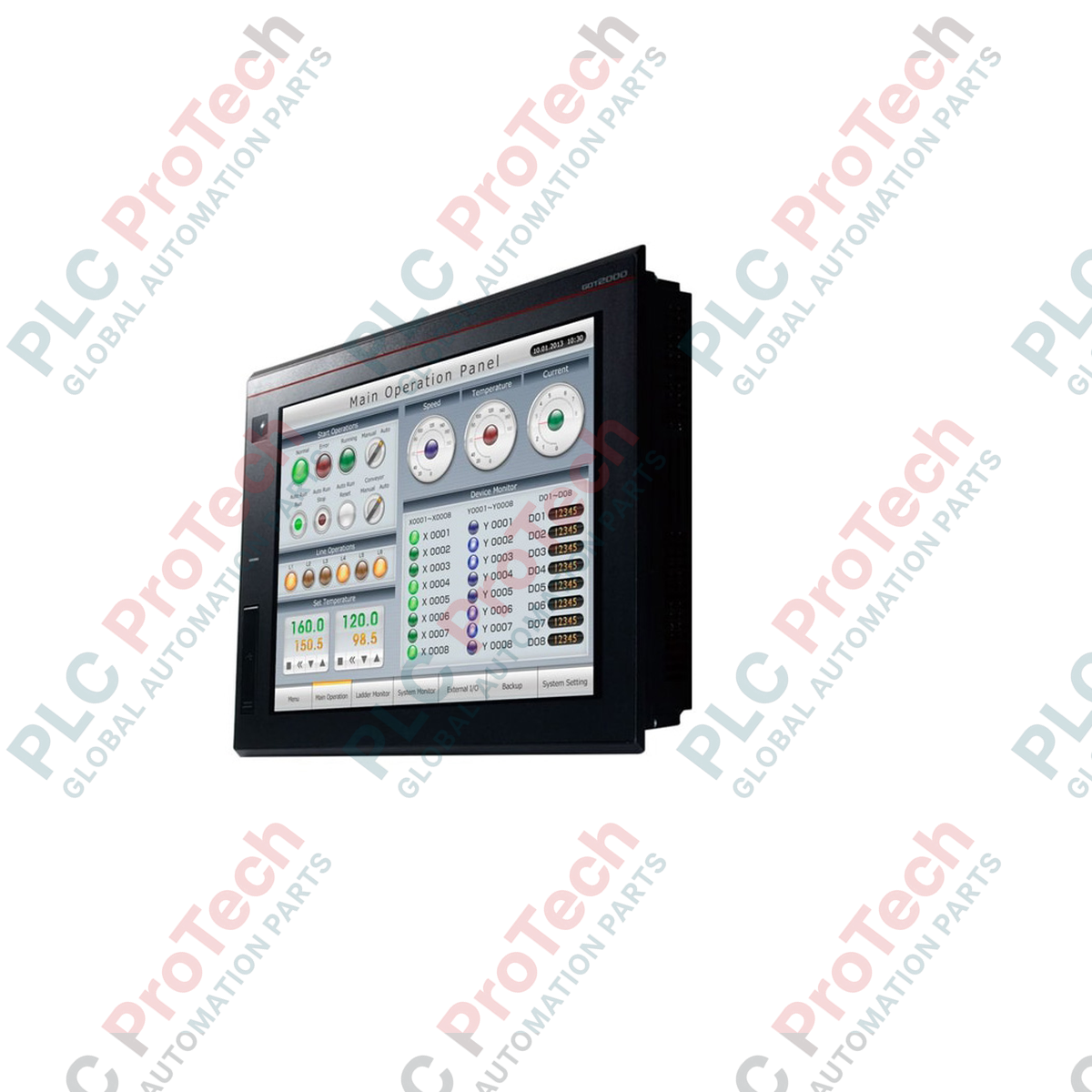

Az ipari vezérlési architektúrákhoz robusztus, jól áttekinthető kezelőfelületekre van szükség a valós idejű felügyelet és a paraméterek módosításának támogatásához. A GT2512-STBD a folyamatadatokat 12,1 hüvelykes SVGA TFT színes kijelzőn jeleníti meg, amelyet a Mitsubishi Electric GOT2000 automatizálási környezetébe történő zökkenőmentes integrációra terveztek. Ez a kezelői felület (HMI) a nagy sebességű grafikus feldolgozási képességeket költséghatékony fizikai kialakítással ötvözi, így ideális középkategóriás vezérlőrendszerekhez.
A stabil 24 VDC tápellátásról működő egység analóg rezisztív fóliás érintéstechnológiát alkalmaz a pontos bevitel és a rendszer navigációjának támogatására kihívást jelentő környezetekben is. Az elegáns fekete előlap egyértelmű diagnosztikát, a folyamatállapot felügyeletét és kézi beavatkozásokat lehetővé tevő kijelzőt foglal magában, közvetlen kommunikációt biztosítva a PLC- és DCS-rendszerekkel az üzem területén.
Jellemzők
- A nagy felbontású, 12,1 hüvelykes TFT színes LCD-kijelző SVGA (800 x 600 képpont) felbontást biztosít összetett grafikus képernyők megjelenítéséhez.
- Az analóg rezisztív fóliás érintőpanel kialakítása rugalmas érintési műveleteket tesz lehetővé, még védő ipari kesztyű viselése esetén is.
- A szabványos fekete keretszín jól illeszthető a letisztult, professzionális vezérlőpanelekbe.
- Az optimalizált 24 VDC bemeneti konfiguráció megfelel a szabványos ipari energiaelosztó rendszerek követelményeinek.
- A kompakt beépítési helyigény kialakítása minimálisra csökkenti a vezérlőszekrény térfogat- és mélységigényét.
Alkalmazások
- Autóipari összeszerelő sorok és szállítópálya-vezérlési rendszerek.
- Víz- és szennyvízkezelő rendszerek felügyeleti paneljei.
- Élelmiszer- és italcsomagolási, valamint -feldolgozási rendszerek.
- Anyagmozgatási és raktári elosztásvezérlési rendszerek.
- Általános gépvezérlés és paraméterfelügyelet.
Műszaki jellemzők
| Gyártó |
Mitsubishi Electric |
| Modell / cikkszám |
GT2512-STBD |
| Terméksorozat |
GOT2000 (GT25) |
| Kijelző típusa |
TFT színes LCD |
| Képernyőméret |
12,1 hüvelyk |
| Felbontás |
800 x 600 képpont (SVGA) |
| Kijelző méretei (W x H) |
246 mm x 184,5 mm |
| Érintőpanel típusa |
Analóg rezisztív fólia |
| Keret színe |
Fekete |
| Tápfeszültség |
24 VDC |
| Külső méretek (W x H x D) |
316 mm x 246 mm x 52 mm |
| Panelkivágás méretei (W x H) |
302 mm x 228 mm |
| Egység tömege |
2,4 kg (a rögzítőkonzolok nélkül) |
| Szállítási tömeg |
8,0 kg |
Telepítési útmutató
A HMI elhelyezése előtt győződjön meg arról, hogy a panel kivágásának méretei pontosan 302 mm x 228 mm-esek. A GT2512-STBD terminált a panel elülső oldaláról helyezze be. A tömítettség megőrzése és a környezeti por bejutásának megakadályozása érdekében rögzítse biztonságosan az egységet hátulról a mellékelt rögzítőkonzolokkal.
Elektromos bekötéshez a 24 VDC tápvezetékeket tiszta, árnyékolt kábelekkel csatlakoztassa, hogy az egységet elszigetelje az elektromágneses tér forrásaitól. A funkcionális földelési kapcsot alacsony impedanciájú csatlakozással kösse a fő kapcsolószekrény földelési pontjához. Biztosítson elegendő szabad teret a készülékház szellőzőnyílásai körül a passzív hőelvezetéshez, és tartsa az üzemi környezetet a szabványos előírásokon belül (jellemzően legfeljebb 55 °C).
