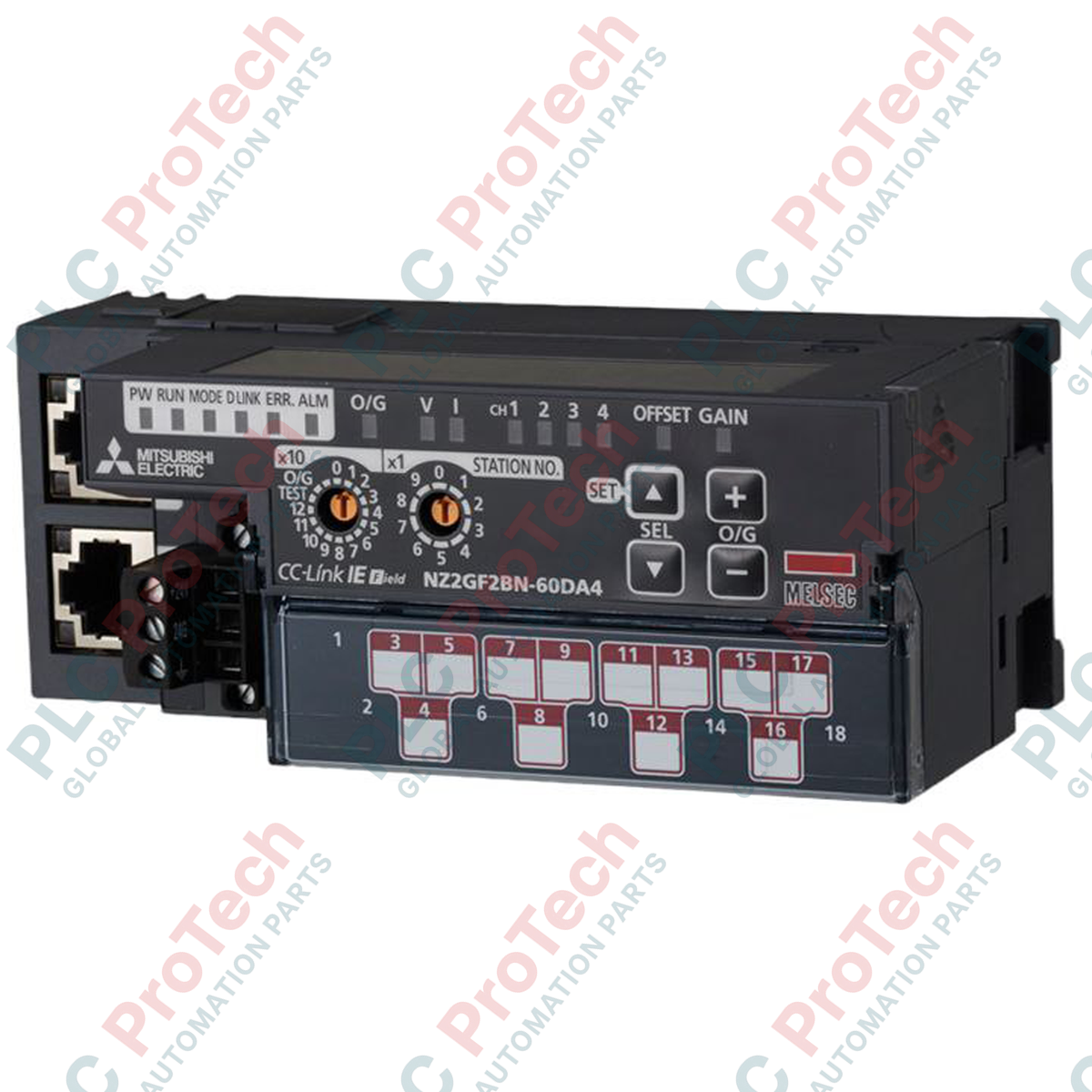

Mitsubishi Electric NZ2GF2BN-60DA4 CC-Link IE Field analóg kimeneti modul

SKU NZ2GF2BN-60DA4

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: NZ2GF2BN-60DA4
Country of origin:Egyesült Államok
Product Type: Analóg kimeneti modulok
Payment: T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

A Mitsubishi Electric NZ2GF2BN-60DA4 a CC-Link IE Field hálózatokon végzett nagy sebességű digitális–analóg átalakítást támogatva nagy pontosságú távoli eszközállomásként működik, négy független analóg kimeneti csatornával. A modul a 16 bites előjeles bináris digitális értékeket pontos feszültség- vagy áramjelekké alakítja a terepi működtetők, szabályozószelepek és fordulatszám-szabályozók vezérléséhez összetett ipari automatizálási rendszerekben.

Főbb jellemzők

Négy nagy felbontású csatorna: Feszültség- (-10–10 V DC) vagy áramkimenetek (0–20 mA DC) egymástól független beállítását támogatja.
Megbízható galvanikus leválasztás: A kommunikációs rendszer és az analóg kimenetek között optocsatolós, a tápellátás és az analóg áramkörök között pedig transzformátoros leválasztást biztosít.
Kimeneti rövidzárlatvédelem: A beépített védelmi áramkör megakadályozza a modul károsodását terepi huzalozási hibák vagy rövidzárlatos terhelések esetén.
Rugalmas hálózati topológia: A két RJ45-port támogatja a vonalas, csillag- és gyűrűtopológiákat a CC-Link IE Field hálózatokon.
Eltávolítható csatlakozóblokk: A kétrészes, 18 pontos csatlakozóblokk egyszerűsíti az előzetes huzalozást, az üzembe helyezést és a működés közbeni cserét.

Ipari alkalmazások

Arányos szabályozószelepek pozicionálása hidraulikus és pneumatikus rendszerekben.
Fordulatszám-alapjel elosztása változtatható frekvenciájú hajtásokhoz (VFD).
Alapjel továbbítása SCR teljesítményszabályozókhoz ipari fűtési alkalmazásokban.
Távoli jelgenerálás papír-, acél- és textilipari feszültségszabályozó rendszerekhez.

Műszaki specifikációk

Paraméter	Specifikáció
Gyártó	Mitsubishi Electric
Modellszám	NZ2GF2BN-60DA4
Terméktípus	Fő D/A-konvertermodul
Állomástípus	Távoli eszközállomás
Analóg kimeneti csatornák	4 csatorna (4 pont)
Digitális bemeneti felbontás	16 bites előjeles bináris (-16384–16383, -288–12287, -12288–12287)
Feszültségkimeneti tartomány	-10–10 V DC (külső terhelés: 1 kOhm–1 MOhm)
Áramkimeneti tartomány	0–20 mA DC (külső terhelés: 0–600 ohm)
Kimenetvédelem	Rövidzárlat ellen védett
Leválasztás (kommunikáció és analóg áramkörök között)	Optocsatolós leválasztás
Leválasztás (tápellátás és analóg áramkörök között)	Transzformátoros leválasztás
Leválasztás (csatornák között)	Nem leválasztott
Átütési feszültség	500 V AC 1 percig (a tápellátás/kommunikáció és az analóg kimenetek között)
Kommunikációs interfész	RJ45 csatlakozó (CC-Link IE Field)
Tápcsatlakozó	M2,5-ös csavaros csatlakozóblokk (meghúzási nyomaték: 0,5–0,6 Nm)
I/O csatlakozóblokk	18 pontos, kétrészes csatlakozóblokk, M3-as csavarok (meghúzási nyomaték: 0,43–0,57 Nm)
Modultömeg	0,29 kg
Szállítási tömeg (számított)	1,50 kg

Csatlakozások és interfészek

Interfésztípus	Terminál / tűkiosztás	Funkcionális hozzárendelés
RJ45-portok	PORT1 / PORT2	CC-Link IE Field hálózati csatlakozás (vonalas/gyűrűs topológiát támogat)
Tápellátási sorkapocs	24V, 0V, FG	A modul 24 VDC tápbemenete és Frame Ground csatlakozása
18 pólusú sorkapocs	V+, I+, COM (1–4. csatorna)	Analóg feszültség-/áramkimenetek és közös referencia-vezetékek

Alternatív modellek és kompatibilitás

Az NZ2GF2BN-60DA4 kifejezetten CC-Link IE Field hálózatokhoz készült, és nem kompatibilis a korábbi CC-Link vagy CC-Link IE Field Basic protokollokkal. Győződjön meg arról, hogy a masterállomás PLC-je kompatibilis CC-Link IE Field Master/Local modullal (például RJ71GF11-T2 vagy QJ71GF11-T2) van felszerelve, és hogy a megfelelő CSP+ profil regisztrálva van a GX Works2 vagy GX Works3 programban a hálózat konfigurálása előtt.

Alkalmazási buktatók és mérnöki megjegyzések

Mivel ezen a modulon nincs csatornák közötti leválasztás, az összes analóg kimeneti közös (COM) kapocs belsőleg össze van kötve. Az eltérő földpotenciálú terepi eszközök csatlakoztatása földhurkokat hozhat létre, ami jelvándorlást, mérési hibákat vagy a hardver károsodását eredményezheti. Ha az alkalmazás csatornák közötti leválasztást igényel, külső jelleválasztókat kell telepíteni a modul kimenetei és a terepi eszközök közé.

Üzembe helyezési és vezetékezési tippek

Az analóg jelvezetékekhez mindig kiváló minőségű, kettős árnyékolású sodrott érpárú kábeleket használjon. A földhurokáramok megelőzése érdekében az árnyékolást csak az egyik végén, jellemzően a vezérlőszekrény oldalán, földelje. Ügyeljen arra, hogy a tápegység sorkapcsának Frame Ground (FG) csatlakozója legalább 2 mm2 keresztmetszetű vezetékkel különálló, D osztályú földeléshez (legfeljebb 100 ohm) legyen csatlakoztatva, hogy minimálisra csökkentse a közeli változtatható frekvenciájú hajtások által okozott nagyfrekvenciás zajinterferenciát.

Telepítési irányelvek

KRITIKUS FIGYELMEZTETÉS: Bármilyen telepítési, vezetékezési vagy karbantartási tevékenység megkezdése előtt győződjön meg arról, hogy a vezérlőszekrénybe érkező összes AC- és DC-tápforrás teljesen feszültségmentesítve van. Kalibrált digitális multiméterrel ellenőrizze a feszültség hiányát. A tápellátás leválasztásának elmulasztása súlyos áramütést, a berendezés tönkremenetelét vagy a vezérlőrendszer rendellenes működését okozhatja.

1

Rögzítse biztonságosan a modult egy 35 mm-es DIN-sínre, és ügyeljen arra, hogy a DIN-sín kampója reteszelt helyzetben legyen.

2

Csatlakoztassa a CC-Link IE Field Ethernet-kábeleit a PORT1 és PORT2 csatlakozókhoz, ügyelve arra, hogy az RJ45 csatlakozók határozottan a helyükre kattanjanak.

3

Kösse be a modul 24 VDC tápellátását és az FG-t a külön erre szolgáló M2,5-ös sorkapocsba, és húzza meg a csatlakozásokat az előírt 0,5–0,6 Nm nyomatékkal.

4

Csatlakoztassa az analóg kimeneti jelvezetékeit a 18 pólusú, eltávolítható sorkapocshoz, ügyelve arra, hogy az M3 csavarokat 0,43–0,57 Nm nyomatékkal húzza meg, majd csatlakoztassa biztonságosan a sorkapcsot a modulhoz.

FAQ

Támogatja az NZ2GF2BN-60DA4 a csatornák közötti leválasztást?

Nem, a modul optocsatolós leválasztást biztosít a kommunikációs és az analóg áramkörök között, valamint transzformátoros leválasztást a táp- és az analóg áramkörök között, azonban az egyes analóg kimeneti csatornák egymástól nincsenek leválasztva.

Mekkora a maximálisan támogatott terhelési ellenállás áramkimeneti módban?

Áramkimeneti módban (0-20 mADC) a modul 0 ohm és 600 ohm közötti külső terhelési ellenállást támogat.

Hogyan konfigurálhatom ezt a modult a GX Works3-ban?

Importálnia kell az NZ2GF2BN-60DA4-hez tartozó CSP+ profilfájlt a GX Works3-ba, majd hozzá kell adnia a modult a CC-Link IE Field hálózati konfigurációs térképéhez.
