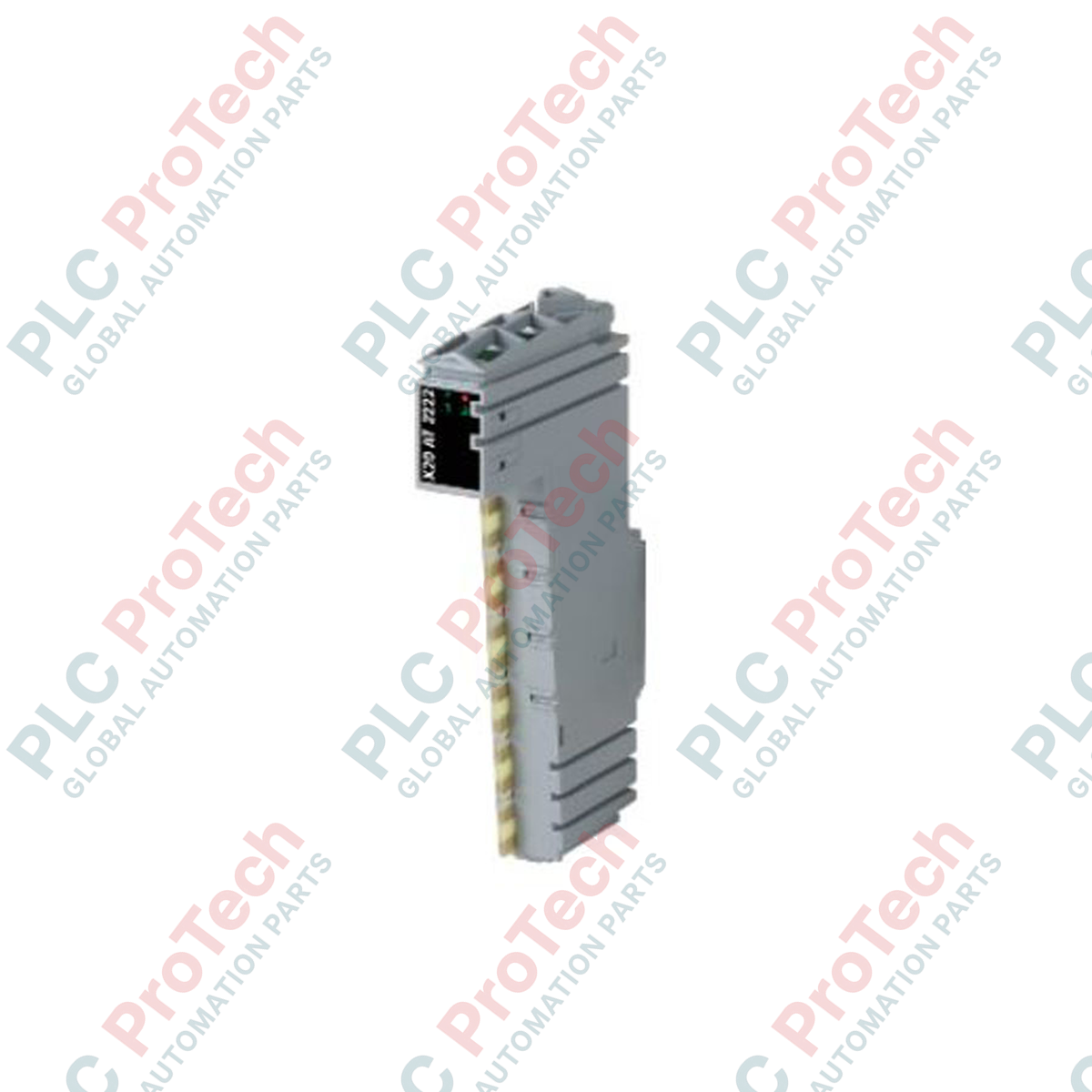

X20AT2222 B&R X20 rendszer 2 csatornás hőmérsékletmérő modulja

Termékáttekintés

A X20AT2222 (X20AT2222) nagy pontosságú hőmérséklet-mérő modul a B&R X20 rendszerhez, amelyet kifejezetten ellenállás-hőmérsékletérzékelőkkel (RTD) való használatra terveztek. A modul 2 csatornával rendelkezik, és PT100, valamint PT1000 érzékelőket támogat, kiemelkedő pontosságot és stabilitást biztosítva a hőmérséklet-felügyeleti feladatokhoz. Az olyan iparágakban, mint a műanyag-extrudálás, az élelmiszer-feldolgozás és a vegyipari reaktorok vezérlése, a X20AT2222 biztosítja a szűk hőmérséklet-tűrések fenntartásához szükséges kritikus visszacsatolási hurkot. A fejlett szűrés és a linearizált adatátalakítás közvetlenül a be- és kimeneti fokozatba történő integrálásával gondoskodik arról, hogy a nagy felbontású hőmérsékletadatok interferencia és a hosszú analóg kábelezésre gyakran jellemző jelromlás nélkül jussanak el a PLC-hez.

Műszaki kialakítás

Az X20AT2222 hardverarchitektúráját a pontosság és a sokoldalúság jegyében optimalizálták. A modul támogatja a 2- és 3-vezetékes csatlakozást is, 3-vezetékes kialakítás esetén pedig kompenzálja a vezetékek ellenállását, így hosszabb távolságokon is biztosítja a mérés megbízhatóságát. A modul nagy felbontású A/D-átalakítókat használ beépített 50 Hz-es és 60 Hz-es szűrőkkel a hálózati frekvenciájú zaj kiküszöbölésére, ami elengedhetetlen az ipari környezetben végzett stabil mérésekhez. Mindegyik csatorna külön konfigurálható különböző érzékelőtípusokhoz és mérési tartományokhoz, így rugalmasan alkalmazható a különféle hőmérséklet-érzékelési igényekhez. Az egység teljes mértékben integrálható az X20 hátlapbuszába, minimális buszteljesítményt fogyaszt, miközben átfogó diagnosztikai funkciókat biztosít, beleértve a csatlakoztatott érzékelők vezetékszakadás- és rövidzárlat-észlelését is.

Műszaki adatok

Műszaki GYIK

Az X20AT2222 automatikusan kompenzálja a vezetékek ellenállását?

Igen, 3-vezetékes csatlakozási konfiguráció használatakor a modul automatikusan méri és kompenzálja az érzékelőkábelek ellenállását. Ez biztosítja, hogy a kijelzett hőmérséklet a tényleges érzékelőállapotot tükrözze, ne pedig a vezetékek elektromos tulajdonságait.

Milyen diagnosztikai funkciók állnak rendelkezésre az érzékelőhibák elhárításához?

A modul mindegyik csatornán figyeli a „szakadás” (vezetékszakadás) és a „rövidzárlat” állapotát. Hiba észlelésekor egy állapotbit kerül beállításra a PLC I/O-leképezésében, a megfelelő csatorna LED-je pedig hibát jelez az azonnali azonosítás érdekében.

Használhatok PT100 és PT1000 érzékelőket ugyanazon a modulon?

Igen, az X20AT2222 mindegyik csatornája külön konfigurálható az Automation Studio hardverfájában. Az 1. csatornát PT100-bemenetként, a 2. csatornát pedig PT1000-bemenetként határozhatja meg az adott hardverkövetelményeknek megfelelően.

Mérnöki és telepítési útmutató

• Árnyékolás és zajcsökkentés: A maximális pontosság érdekében, különösen az alacsony ellenállásváltozásokra érzékeny PT100 érzékelőknél, árnyékolt csavart érpárú kábeleket használjon. Az árnyékolást a vezérlőszekrény belépési pontján, földelőbilinccsel kell földelni, hogy megakadályozza a nagy teljesítményű kábelek által okozott elektromágneses interferenciát.

• A 3-vezetékes bekötés következetessége: 3-vezetékes mérés használatakor ügyeljen arra, hogy mindhárom vezető azonos keresztmetszetű és azonos hosszúságú legyen. A három vezeték közötti eltérő ellenállás fix eltolási hibát okozhat a hőmérséklet-számításban.

• Hőstabilizálás: Az első bekapcsoláskor vagy az érzékelő cseréje után hagyja, hogy a modul és a csatlakozások elérjék a hőegyensúlyt (körülbelül 5-10 perc), mielőtt precíziós kalibrálást végezne vagy kritikus folyamatot indítana. Ez figyelembe veszi a modul belső hőleadását, és stabilizálja a hidegpont-kompenzációs logikát.
