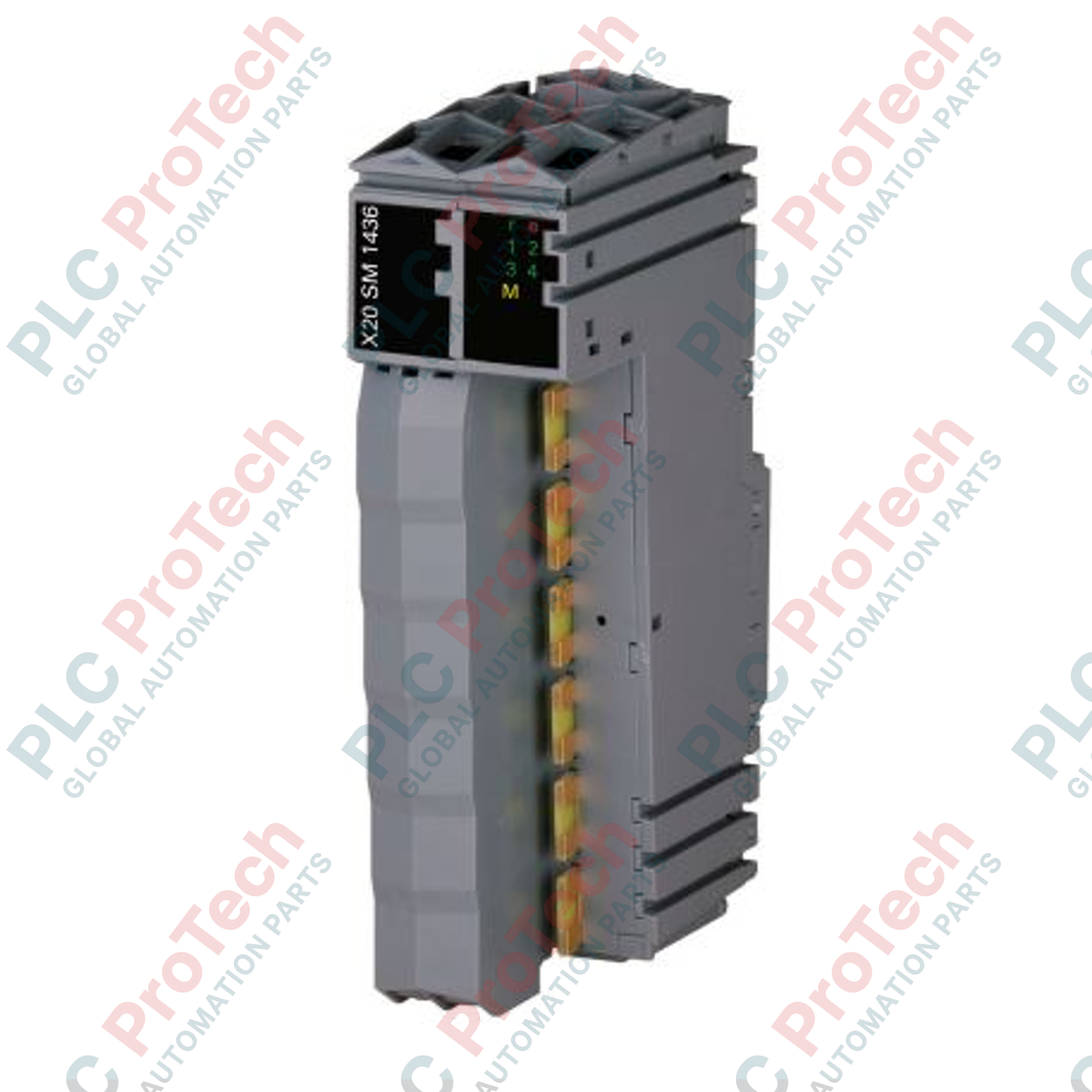

X20SM1436 B&R X20 léptetőmotor-vezérlőmodul

Termékáttekintés

A  X20SM1436 (X20SM1436) nagy teljesítményű mozgásvezérlő modul a B&R X20 rendszerben, amelyet 2 fázisú bipoláris léptetőmotorok precíz működtetésére terveztek. Integrált teljes hidas meghajtója 3 A névleges áram leadására képes, így ideális választás kompakt pozicionálási feladatokhoz címkézőgépekben, orvosi laborautomatizálásban és nagy pontosságú félvezető-összeszerelésben. Az  X20SM1436 beépített ABR inkrementális jeladóinterfésszel rendelkezik, amely zárt hurkú léptetőmotoros működést tesz lehetővé a nagyobb megbízhatóság és a lépésvesztés felismerése érdekében. A legfeljebb 256 mikrolépés támogatásával ez a modul rendkívül egyenletes mozgásprofilokat és kiváló rezonanciacsillapítást biztosít, lehetővé téve a szervomotorokéhoz hasonló teljesítmény elérését hagyományos léptetőmotoros hardverrel.

Műszaki konfiguráció

Az  X20SM1436 architektúrája 38,4 kHz-es vezérlőfrekvenciára épül, ami gyors áramszabályozást és nagy sebességű lépésgenerálást biztosít. A modul 24–39 VDC külső tápfeszültség-tartományt támogat, rövid idejű terhelésekhez pedig 3,5 A csúcsáram leadására képes. A diagnosztikához átfogó LED-sor és szoftveralapú állapotfigyelés áll rendelkezésre az I/O-funkciók és az üzemállapotok nyomon követésére. Fontos hardveres jellemző a 100 µF-os DC-sínkapacitás, amely gyors gyorsítási szakaszokban segít stabilizálni a tápellátást. Nagy teljesítményleadása ellenére a modul megtartja az ultravékony X20 kialakítást, és az X2X Link buszon keresztül zökkenőmentesen integrálható az elosztott I/O-állomásokba.

Műszaki adatok

Gyakori műszaki kérdések

Támogatja ez a modul a zárt hurkú vezérlést?

Igen. Az integrált ABR inkrementális jeladóinterfész lehetővé teszi, hogy az X20SM1436 figyelje a motor tényleges pozícióját. Ez lehetővé teszi a „lépésvesztés felismerését”, valamint fejlettebb zárt hurkú áramszabályozási stratégiák alkalmazását a B&R Automation Studio környezetében.

Mi a jelentősége a 256 mikrolépéses felbontásnak?

A nagyobb mikrolépésszám (legfeljebb 256) jelentősen csökkenti a léptetőmotoroknál jellemző mechanikai rezonanciát és zajt. Ennek eredménye egyenletesebb mozgás alacsony sebességnél és jobb pozicionálási pontosság.

Védett a motor tápellátása a fordított polaritással szemben?

Nem. Az X20SM1436 külső tápfeszültség-bemenete nem rendelkezik fordított polaritás elleni védelemmel. A csatlakozók károsodásának megelőzése érdekében a helyes bekötés kötelező; a tápfeszültség bekapcsolása előtt mindig ellenőrizze a polaritást.

Miért szükséges külső lomha biztosíték?

A 10 A-es lomha biztosíték a modul és a vezetékek rövidzárlat elleni védelméhez szükséges, miközben lehetővé teszi a léptetőmotorok indításakor és a csúcsnyomatékigények során jellemző nagy bekapcsolási áramok áthaladását.

Mérnöki és telepítési útmutató

• Jeladó- és motorkábelek árnyékolása: Az ABR jeladó jelének épsége és a léptetőkimenet elektromágneses interferenciájának megelőzése érdekében használjon kiváló minőségű árnyékolt kábeleket. Az árnyékolásokat mindkét végükön földelje az X20 rendszer földelőlemezeivel, hogy az elektromos zaj ne okozzon lépésvesztést.

• Hőelvezetés: A léptetőmotor-meghajtók a beállított árammal arányosan hőt termelnek. Gondoskodjon az X20 állvány megfelelő függőleges légáramlásáról. A maximális 3,5 A-es csúcsáram használatakor szoftveresen figyelje a modul belső hőmérsékletét, és ellenőrizze, hogy az a biztonságos üzemi határértékeken belül marad-e.

• Vezetékezési topológia: A modul egyvezetékes csatlakozásokat használ. Az optimális teljesítmény érdekében minimalizálja a motorvezetékek hosszát a kábelkapacitás és az induktivitás csökkentése céljából, mivel ezek befolyásolhatják a 38,4 kHz-es vezérlő nagyfrekvenciás kapcsolási teljesítményét.
