1751-6058 | Woodward | Transformator MPU 4 Kanal

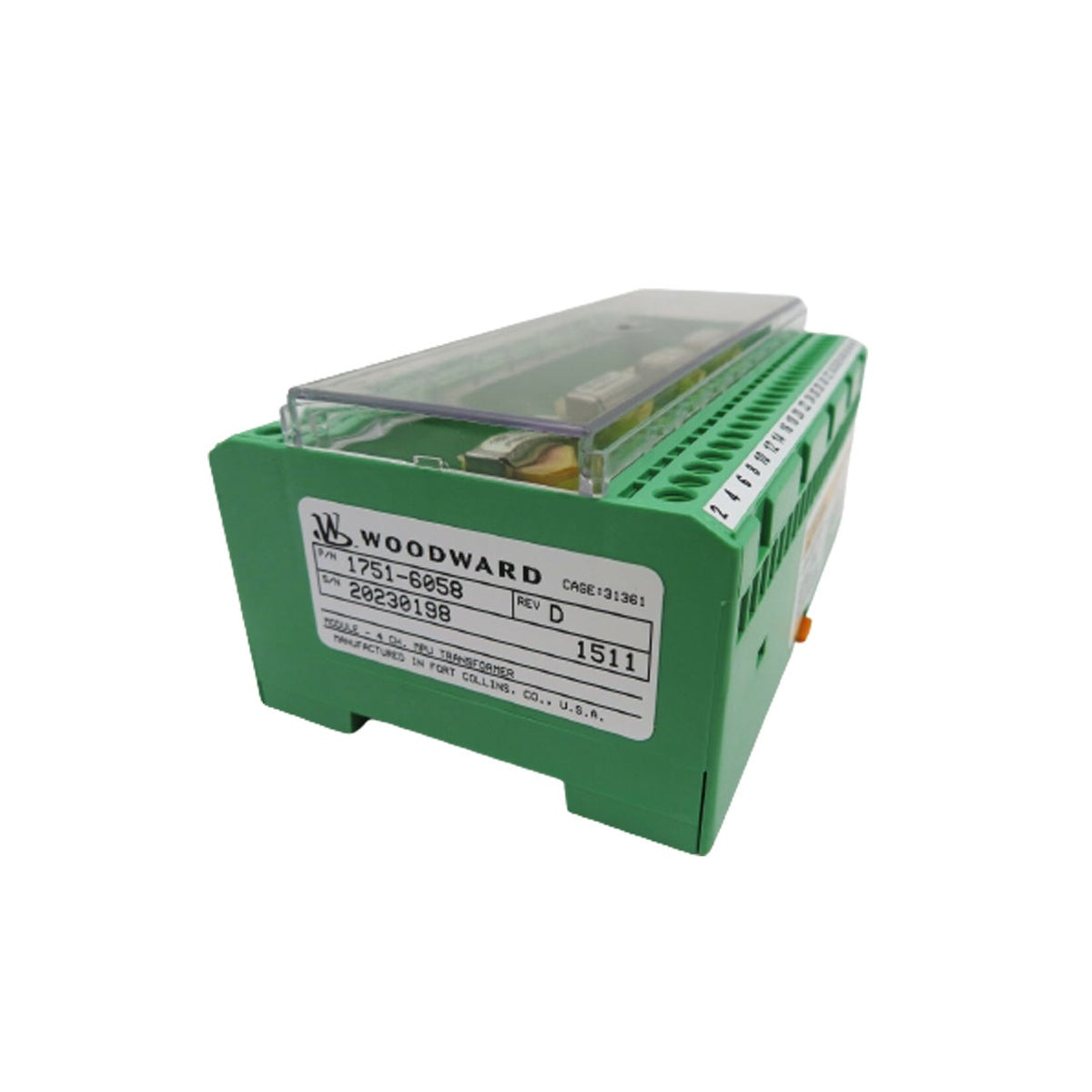

Woodward 1751-6058 adalah modul Transformator Pickup Magnetik (MPU) 4-Kanal yang khusus. Modul ini dirancang untuk berfungsi sebagai antarmuka isolasi dan pengkondisian sinyal antara sensor kecepatan magnetik dan sistem kontrol elektronik (seperti pengendali MicroNet atau 505/505E). Dengan menggunakan isolasi transformator, modul ini melindungi elektronik kontrol yang sensitif dari gangguan noise mode umum dan loop ground yang sering ditemukan di lingkungan mesin dan turbin berskala besar.

Spesifikasi Teknis

Panduan Instalasi

• Tata Letak Kabel: Sambungkan kabel MPU ke terminal masukan transformator. Pastikan kabel keluaran yang menuju sistem kontrol menggunakan kabel pelindung dan pasangan terpilin.

• Pembumian: Transformator menyediakan isolasi galvanik. Pelindung kabel dari MPU ke transformator biasanya dibumikan di ujung transformator, sedangkan pelindung dari transformator ke pengendali dibumikan di ujung pengendali.

• Integritas Sinyal: Hindari mengarahkan jalur sinyal MPU sejajar dengan kabel daya AC tegangan tinggi atau kabel pengapian untuk meminimalkan interferensi elektromagnetik (EMI).

• Kemandirian Kanal: Setiap dari 4 kanal secara elektrik terisolasi satu sama lain. Anda dapat menggunakan modul ini untuk mengisolasi sinyal hingga empat sensor kecepatan berbeda (misalnya, penginderaan kecepatan redundan pada satu turbin).

Pertanyaan yang Sering Diajukan (FAQ)

Mengapa menggunakan transformator antara MPU dan pengendali?

Mesin industri besar sering memiliki gangguan listrik yang signifikan. Transformator memutus sambungan listrik langsung (loop ground), memastikan hanya sinyal frekuensi yang diteruskan, sehingga mencegah "noise" salah diartikan sebagai kecepatan mesin.

Apakah modul ini memerlukan daya eksternal?

Tidak. Seperti pickup magnetik yang didukungnya, 1751-6058 adalah perangkat pasif. Modul ini memanfaatkan energi dari sinyal AC yang dihasilkan oleh MPU untuk beroperasi.

Apakah modul ini dapat digunakan dengan Proximity Probe?

Tidak. Modul ini dirancang khusus untuk Pickup Magnetik (MPU) pasif. Proximity probe aktif (probe Eddy Current) memerlukan catu daya DC dan menghasilkan jenis sinyal berbeda yang tidak kompatibel dengan transformator isolasi ini.

Bagaimana cara memecahkan masalah pada kanal tertentu?

Anda dapat mengukur tegangan AC di sisi masukan saat mesin sedang dinyalakan (biasanya $> 1.0 \text{ VAC}$). Kemudian, ukur sisi keluaran. Anda harus melihat sinyal AC yang sesuai. Jika sinyal masukan ada tetapi keluaran nol, kanal transformator tersebut mungkin rusak.
