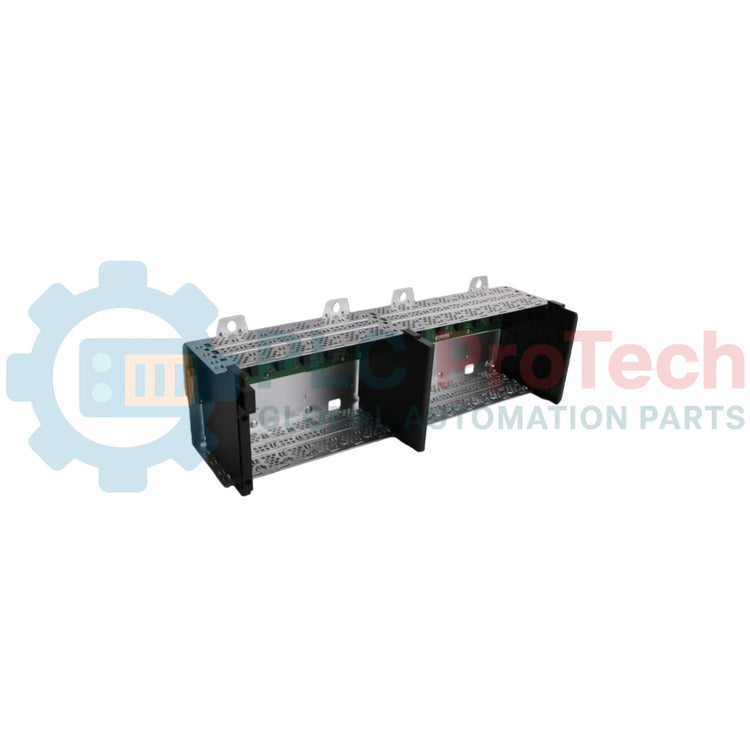

1756-A13 Allen-Bradley ControlLogix Rak/Chassis 13-Slot

Ikhtisar Produk dan Fondasi Infrastruktur

1756-A13 (1756A13) adalah chassis kelas industri yang tangguh, dirancang untuk menyediakan tulang punggung fisik dan listrik bagi sistem ControlLogix. Dengan 13 slot untuk integrasi modular, chassis ini menampung prosesor sistem, modul I/O, dan jembatan komunikasi, memfasilitasi pertukaran data berkecepatan tinggi melalui ControlLogix Backplane yang terintegrasi. 1756-A13 dirancang untuk lingkungan otomasi skala besar—seperti pabrik perakitan otomotif dan fasilitas kontrol proses kompleks—di mana diperlukan I/O berkapasitas tinggi dan beberapa jalur komunikasi dalam satu rak. Desain modularnya memungkinkan konfigurasi sistem yang fleksibel, memastikan distribusi daya dan data yang andal ke semua komponen yang terpasang.

Arsitektur Perangkat Keras dan Dinamika Backplane

1756-A13 beroperasi sebagai backplane pasif, artinya logika dan kecerdasan berada di modul-modul, sementara chassis menyediakan jalur komunikasi berkecepatan tinggi (bus) dan distribusi daya.

• Kepadatan Slot: 13 slot universal yang dapat menampung campuran kontroler ControlLogix, I/O, atau modul jaringan apa pun.

• Bus Kecepatan Tinggi: Backplane menyediakan jalur data deterministik, memungkinkan model data produsen/konsumen yang mengoptimalkan bandwidth jaringan.

• Kecocokan Catu Daya: Dirancang untuk memasang catu daya standar 1756 (misalnya 1756-PA72, 1756-PB72) di sisi kiri, yang kemudian mendistribusikan tegangan teratur ke semua 13 slot.

• Konstruksi Tangguh: Dibangun untuk tahan terhadap getaran industri dan ekspansi termal, memastikan kontak listrik yang konstan bahkan dalam kondisi operasi yang keras.

Spesifikasi Teknis

FAQ Teknis Terintegrasi

Bisakah saya memasang beberapa prosesor dalam satu chassis 1756-A13?

Bisa. Salah satu kekuatan utama arsitektur ControlLogix adalah multi-proses. Anda dapat memasang beberapa CPU dalam satu 1756-A13 untuk menangani tugas berbeda (misalnya, satu untuk keselamatan, satu untuk gerakan, satu untuk logika standar) sambil berbagi modul I/O dan komunikasi yang sama.

Apakah perlu menggunakan "Slot Fillers" untuk slot kosong?

Walaupun tidak wajib untuk operasi listrik, penggunaan 1756-N2 slot fillers sangat disarankan. Mereka melindungi konektor backplane dari debu dan kotoran serta membantu menjaga aliran udara yang tepat untuk pendinginan modul aktif.

Bagaimana chassis menangani grounding?

1756-A13 memiliki stud grounding khusus. Sangat penting untuk mengikat chassis ke sub-panel menggunakan tali ground dengan luas permukaan tinggi untuk mencegah gangguan pada backplane, yang dapat menyebabkan kesalahan komunikasi sementara.

Protokol Rekayasa & Instalasi

• Pemasangan Chassis: 1756-A13 harus dipasang secara horizontal. Memasang secara vertikal dapat menghalangi pendinginan konveksi alami modul, menyebabkan hotspot lokal dan kegagalan perangkat keras prematur.

• Torsi Catu Daya: Saat memasang catu daya di sisi kiri chassis, pastikan sekrup pemasangan dikencangkan hingga 1,13 Nm (10 lb-in). Catu daya yang longgar dapat menyebabkan percikan api pada pin daya backplane.

• Penjajaran Modul: Saat memasukkan modul ke dalam 13 slot, gunakan panduan atas dan bawah. Jangan memaksa modul; jika tidak masuk dengan lancar, periksa pin yang bengkok pada backplane atau konektor modul.

Keunggulan Rekayasa

1756-A13 menawarkan skalabilitas tak tertandingi untuk kontrol terpusat. Dengan menyediakan 13 slot, chassis ini memungkinkan arsitektur kontrol yang sangat terkonsolidasi, mengurangi kebutuhan akan banyak titik I/O jarak jauh dan menyederhanakan topologi jaringan. Kemampuan backplane untuk mendukung "Removal and Insertion Under Power" (RIUP) berarti jika modul I/O gagal di slot 4, modul tersebut dapat diganti sementara prosesor di slot 0 terus menjalankan mesin lainnya, secara signifikan mengurangi waktu henti total.
