190501-07-00-CN Bently Nevada Transduser Kecepatan Velomitor CT

Ikhtisar Produk

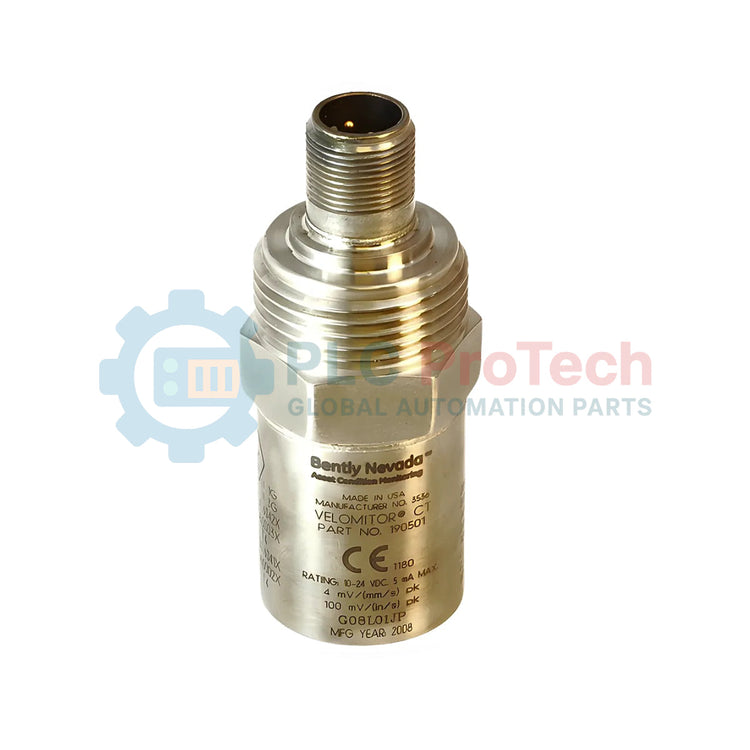

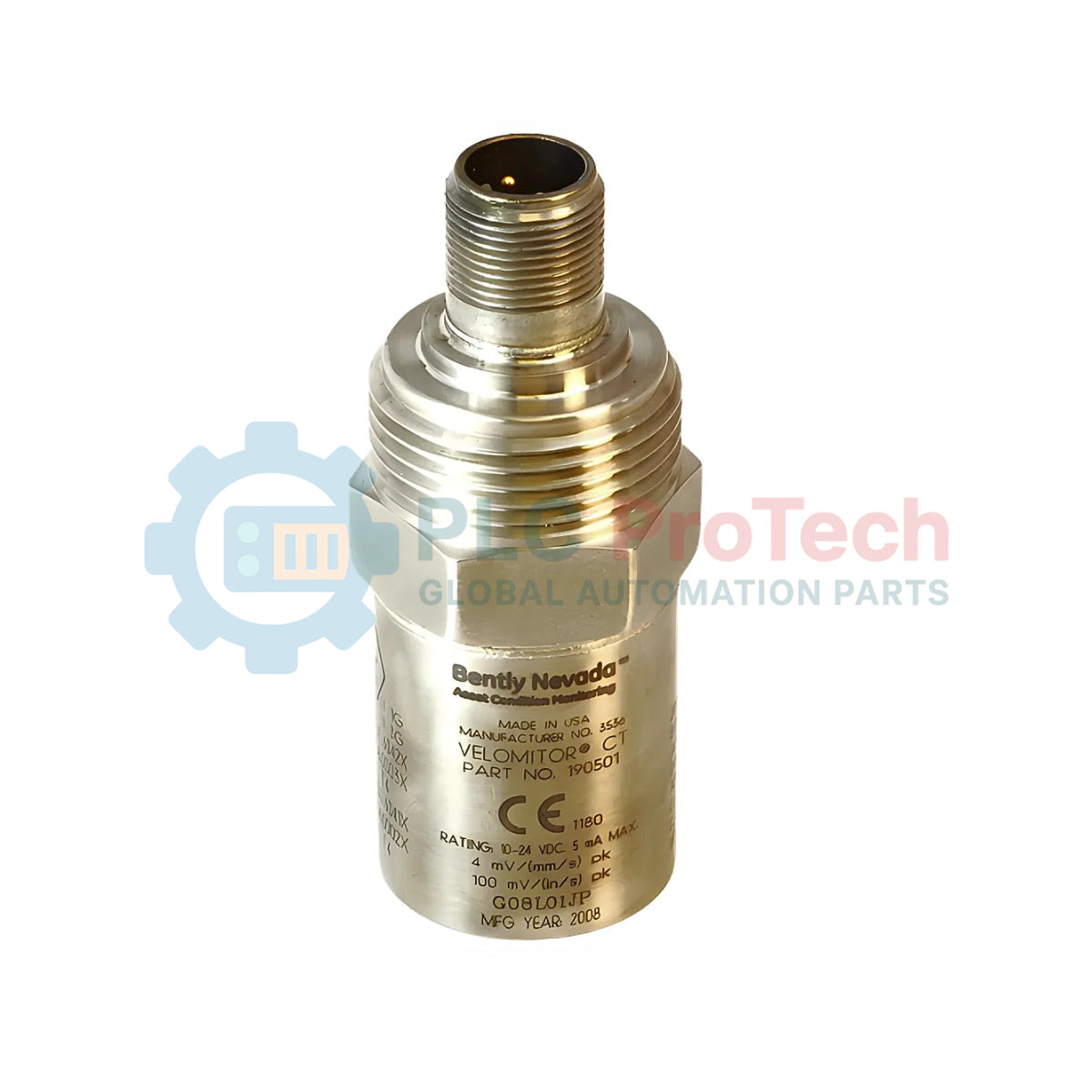

 190501-07-00-CN Velomitor CT (Menara Pendingin) berfungsi sebagai transduser kecepatan seismik khusus yang direkayasa untuk lingkungan keras dan sarat kelembapan di menara pendingin industri serta penukar panas berpendingin udara. Tidak seperti akselerometer standar, Velomitor CT mengintegrasikan sirkuit internal yang secara solid-state mengintegrasikan akselerasi menjadi sinyal kecepatan, sehingga memberikan pengukuran langsung tingkat keparahan getaran sesuai standar ISO.

Transduser ini unggul dalam mendeteksi kelonggaran mekanis, masalah pertautan roda gigi, dan ketidakseimbangan bilah kipas pada frekuensi rendah yang umum ditemukan pada rangkaian penggerak menara pendingin. Dengan memasang 190501 langsung ke kotak roda gigi atau rumah motor kipas, teknisi keandalan memperoleh sinyal 3,94 mV/mm/s (100 mV/in/s) dengan fidelitas tinggi yang sangat tahan terhadap interferensi elektromagnetik (EMI) yang dihasilkan oleh starter motor besar dan penggerak frekuensi variabel (VFD).

Konfigurasi Teknis

Nomenklatur  190501-07-00-CN mendefinisikan paket perangkat keras tangguh yang dioptimalkan untuk pemasangan industri tugas berat dan kepatuhan keselamatan regional.

Opsi Perangkat Keras Pemasangan (07)

Opsi  07 menyediakan Stud Pelat (3/8-24 hingga 3/8-24) . Stud pemasangan tugas berat ini memastikan kopling mekanis yang kaku antara dasar transduser dan permukaan mesin. Sambungan yang kokoh sangat penting untuk transmisi akurat komponen getaran frekuensi tinggi ke elemen sensor internal.

Opsi Koneksi (00)

Konfigurasi  00 menggunakan antarmuka koneksi MIL-C-5015 standar industri. Konektor berulir 2-pin ini memberikan segel yang kuat dan tahan terhadap kelembapan saat dipasangkan dengan rakitan kabel Bently Nevada yang kompatibel, sehingga memastikan kontinuitas sinyal bahkan di area "plenum" menara pendingin dengan kelembapan tinggi.

Opsi Persetujuan Lembaga (CN)

Penetapan  CN menegaskan bahwa unit ini memiliki sertifikasi area berbahaya global dan regional. Unit ini memenuhi standar ATEX/IECEx dan secara khusus mencantumkan penandaan NEPSI Tiongkok , sehingga wajib digunakan untuk instalasi tahan ledakan di sektor petrokimia dan pembangkitan listrik Tiongkok.

Spesifikasi Teknis

Keunggulan Rekayasa

Seri  Velomitor CT menawarkan keunggulan daya tahan khusus untuk mesin balance-of-plant:

• Ketahanan Korosi: Rumah baja nirkarat 316L tahan terhadap efek korosif air pendingin yang diolah secara kimia dan udara pesisir dengan kandungan garam tinggi.

• Integrasi Internal: Dengan mengubah akselerasi menjadi kecepatan di dalam sensor itu sendiri, 190501 menghilangkan "derau" dan kesalahan pergeseran fase yang sering muncul saat integrasi dilakukan pada tingkat monitor atau PLC.

• Output Terstandar: Output 100 mV/in/s kompatibel dengan hampir semua sistem pemantauan getaran modern, termasuk modul Bently Nevada 3500/42M dan sistem Trendmaster.

Panduan Instalasi & Pemeliharaan

Pemasangan yang presisi merupakan dasar data kecepatan yang andal pada sensor seismik.

Persiapan Permukaan

Pastikan permukaan pemasangan rata dengan toleransi hingga 0,03 mm (0,001 in) dan memiliki kehalusan permukaan minimal 3,2 µm (125 µin). Oleskan sedikit gemuk silikon atau lilin pemasangan pada ulir untuk meningkatkan kopling mekanis dan respons frekuensi.

Persyaratan Torsi

Kencangkan 190501-07-00-CN dengan torsi 4,5 N·m (40 in·lb). Pengencangan yang kurang menyebabkan sensor "bergetar", sehingga menimbulkan puncak frekuensi tinggi palsu, sedangkan pengencangan berlebihan dapat merusak kristal pengindraan internal atau stud pemasangan.

Pengkabelan dan Pembumian

Velomitor CT menggunakan sistem 2 kabel (Sinyal dan Common). Selalu gunakan kabel pasangan terpilin berpelindung. Hubungkan pelindung ke ground hanya pada ujung monitor/PLC untuk mencegah ground loop, yang merupakan sumber umum derau 50/60 Hz dalam aplikasi menara pendingin.

FAQ Teknis

Q1: Apa perbedaan versi "CT" ini dari Velomitor 330500 standar?

A1: 190501 Velomitor CT secara khusus disetel untuk rentang frekuensi yang lebih rendah dan amplitudo getaran yang lebih rendah pada rakitan kipas menara pendingin. Sensor ini menawarkan respons frekuensi yang lebih luas pada sisi frekuensi rendah (hingga 1,5 Hz) dibandingkan sensor kecepatan standar.

Q2: Apa arti persetujuan "CN" untuk proyek saya?

A2: Jika fasilitas Anda berlokasi di Tiongkok atau memerlukan sertifikasi NEPSI untuk kepatuhan asuransi, sufiks "CN" wajib digunakan. Sufiks ini menjamin bahwa sifat antiledakan sensor telah diverifikasi oleh laboratorium nasional Tiongkok selain memenuhi standar ATEX/IECEx.

Q3: Apakah sensor ini dapat dipasang secara horizontal atau vertikal?

A3: Ya. 190501 Velomitor CT adalah sensor omnidireksional. Anda dapat memasangnya dalam orientasi apa pun—vertikal, horizontal, atau miring—tanpa memengaruhi sensitivitas atau akurasi pengukuran kecepatan.

Q4: Apakah konektor MIL-C-5015 tahan air?

A4: Konektor itu sendiri tersegel kedap udara pada bodi sensor. Namun, untuk masa pakai maksimum di menara pendingin, kami merekomendasikan penggunaan kit pelindung cuaca bergaya boot atau sambungan konduit tersegel pada titik sambungan kabel ke sensor.
