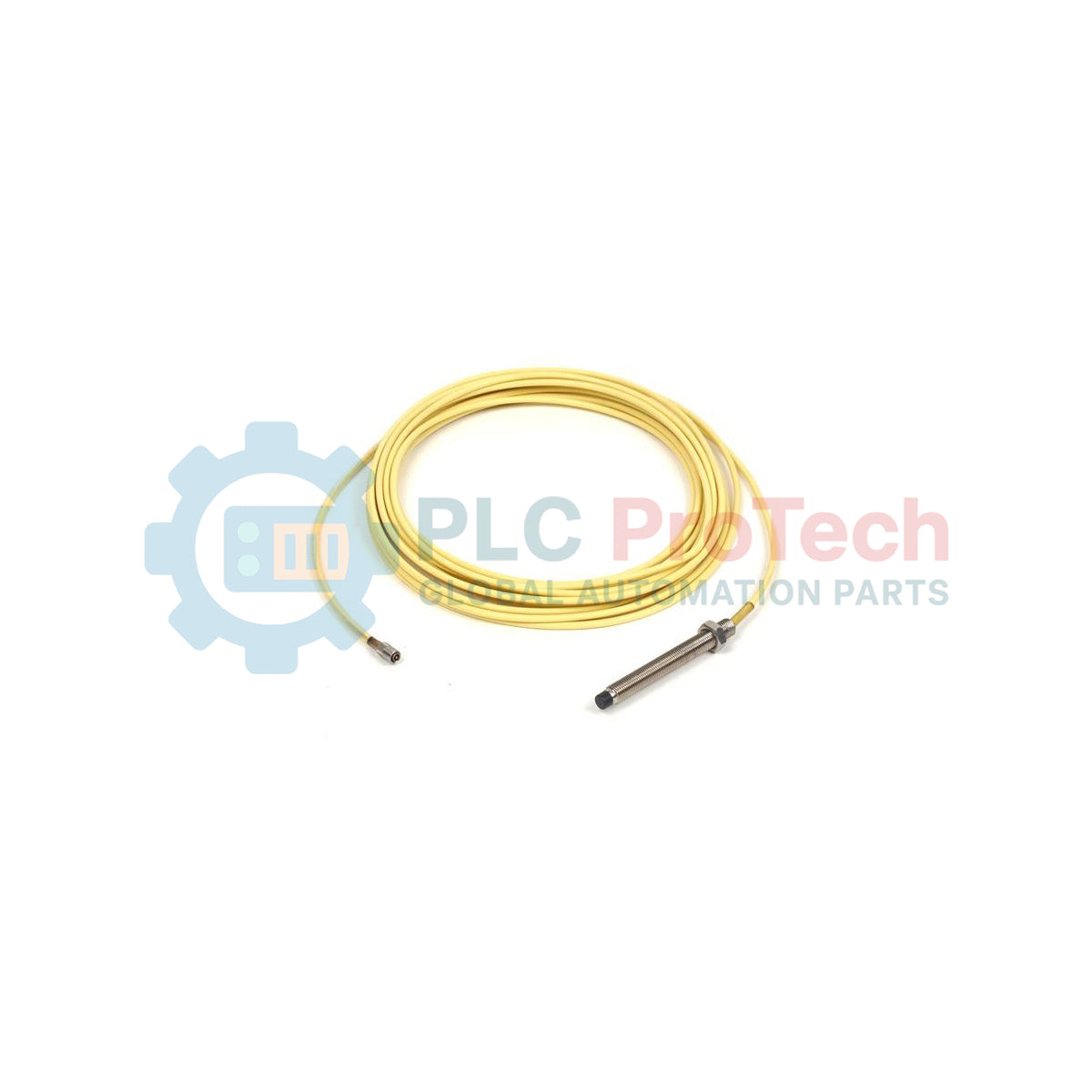

21504-000-032-10-02 Bently Nevada Probe Proximity Dudukan Standar 8 mm

Ikhtisar Produk

 21504-000-032-10-02 merupakan bagian penting dari lini transduser seri 7200 warisan Bently Nevada, yang dikonfigurasi khusus sebagai Probe Proximity Pemasangan Standar 8 mm. Sensor ini berfungsi sebagai transduser perpindahan tanpa kontak berpresisi tinggi yang dirancang untuk mengukur getaran radial dan posisi aksial pada mesin berputar yang kritis. Baik untuk memantau kompresor sentrifugal berkecepatan tinggi maupun turbin uap berskala besar, probe ini menyediakan data mentah penting yang diperlukan sistem pemantauan seri 7200 untuk mendeteksi tanda-tanda awal kerusakan mekanis.

Dengan memanfaatkan teknologi arus eddy, 21504-000-032-10-02 mengubah celah fisik antara ujung probe dan poros menjadi sinyal tegangan proporsional. Bodi berulir 3/8-24 memungkinkan pemasangan langsung pada rumah bantalan, sedangkan diameter ujung yang kokoh sebesar 8 mm memastikan linearitas yang sangat baik dan ketahanan terhadap gangguan lingkungan. Dirancang untuk keandalan "atur dan lupakan" yang dituntut oleh industri pembangkitan listrik serta minyak dan gas, probe ini tetap menjadi solusi tepercaya untuk perlindungan aset.

Konfigurasi Teknis

Model 21504-000-032-10-02 kode model menentukan dimensi mekanis yang tepat untuk pemasangan industri khusus.

Panjang Tanpa Ulir (000)

Opsi 000 menunjukkan panjang tanpa ulir sebesar 0,0 inci . Ulir 3/8-24 membentang sepanjang casing probe hingga ke ujung, memberikan fleksibilitas maksimum untuk penyesuaian di dalam braket pemasangan atau lubang berulir yang dalam.

Panjang Casing Keseluruhan (032)

Penandaan 032 menentukan panjang casing total sebesar 32 mm. Dimensi ringkas ini ideal untuk rumah bantalan standar yang memiliki ruang bebas internal memadai, tetapi membutuhkan bodi yang lebih pendek untuk meminimalkan efek kantilever selama peristiwa getaran tinggi.

Panjang Total (10)

Probe ini memiliki panjang total 1,0 meter (39,4 inci). Ini adalah konfigurasi "pigtail" standar yang dirancang untuk disambungkan ke kabel ekstensi. Toleransi pabrik memungkinkan +0,25 meter / -0,10 meter, sehingga jangkauan ke kotak sambungan memadai.

Opsi Konektor (02)

Konfigurasi 02 mencakup konektor koaksial jantan mini. Antarmuka khusus ini dirancang untuk transmisi sinyal dengan kehilangan rendah dan berfungsi sebagai penghubung ke kabel ekstensi seri 7200 dan Proximitor®.

Spesifikasi Teknis

Keunggulan Rekayasa

 seri 21504 dirancang untuk masa pakai industri yang sangat panjang:

• Ketahanan Suhu Tinggi: Ujung PPS dan casing baja tahan karat mampu menangani siklus termal intens yang terjadi di dekat bantalan turbin tanpa penyimpangan sinyal atau degradasi material.

• Integritas Hermetis: Probe ini disegel untuk mencegah oli atau kelembapan meresap melalui kabel, sehingga dielektrik koaksial tetap kering dan kalibrasi tetap sesuai spesifikasi pabrik.

• Keandalan Teruji: Sebagai bagian dari keluarga seri 7200, probe ini menawarkan rekam jejak andal dengan masa pakai puluhan tahun dalam aplikasi yang sangat penting, di mana kegagalan bukanlah pilihan.

Panduan Instalasi & Pemeliharaan

Keberhasilan penggunaan seri 7200 dimulai dengan pengaturan celah yang presisi dan pemasangan kabel yang aman.

Mengatur Celah

Hubungkan probe ke Proximitor® yang ditetapkan. Gunakan voltmeter untuk memantau output DC. Untuk sistem 7200 standar, sesuaikan probe hingga mencapai sekitar -10,0 VDC (titik tengah rentang linear). Pastikan poros berada dalam posisi istirahat normal sebelum mengencangkan mur pengunci.

Perlindungan Kabel

Jangan pernah membiarkan konektor koaksial mini terpapar elemen lingkungan. Selalu gunakan pelindung konektor atau kotak sambungan kedap cuaca. Jika kabel harus melewati area berminyak, pastikan conduit tersegel untuk mencegah jaket kabel mengalami "peresapan oli", yang dapat mengubah kapasitans sistem seiring waktu.

Torsi dan Pengencangan

Kencangkan mur pengunci hingga maksimum 13,6 N·m (120 in·lb). Jangan mengencangkannya secara berlebihan karena ulir 3/8-24 pada casing baja tahan karat dapat rusak jika diberi gaya berlebihan, yang berpotensi merusak lubang pemasangan mesin.

FAQ Teknis

Q1: Apakah probe 21504 kompatibel dengan Proximitor 3300 XL yang lebih baru?

A1: Meskipun 21504 merupakan bagian dari seri 7200, probe ini sering kali dapat digunakan dengan sistem 3300 XL jika panjang total sistem dan kalibrasinya sesuai. Namun, untuk akurasi dan kepatuhan maksimum, probe ini sebaiknya dipasangkan dengan komponen seri 7200.

Q2: Apa padanan "CN" untuk model ini?

A2: Jika lokasi Anda memerlukan persetujuan area berbahaya Tiongkok (NEPSI), biasanya Anda perlu mencari sufiks model yang menyertakan "CN". 21504-000-032-10-02 standar merupakan versi dasar Amerika Utara/Global.

Q3: Bisakah saya memotong pigtail 1,0 m menjadi lebih pendek?

A3: Jangan pernah memotong kabel. Panjang 1,0 m merupakan bagian penting dari rangkaian listrik yang telah disetel. Memendekkan kabel akan mengubah impedansi sistem, sehingga menyebabkan kesalahan besar pada pembacaan getaran dan dorong Anda.

Q4: Mengapa bobot pengirimannya 3 kg?

A4: Untuk melindungi ulir yang digerinda presisi dan ujung yang sensitif, Bently Nevada menggunakan kemasan pelindung antistatis tugas berat. Bobot 3 kg memastikan probe tiba di fasilitas Anda dalam kondisi terkalibrasi sesuai standar pabrik.
