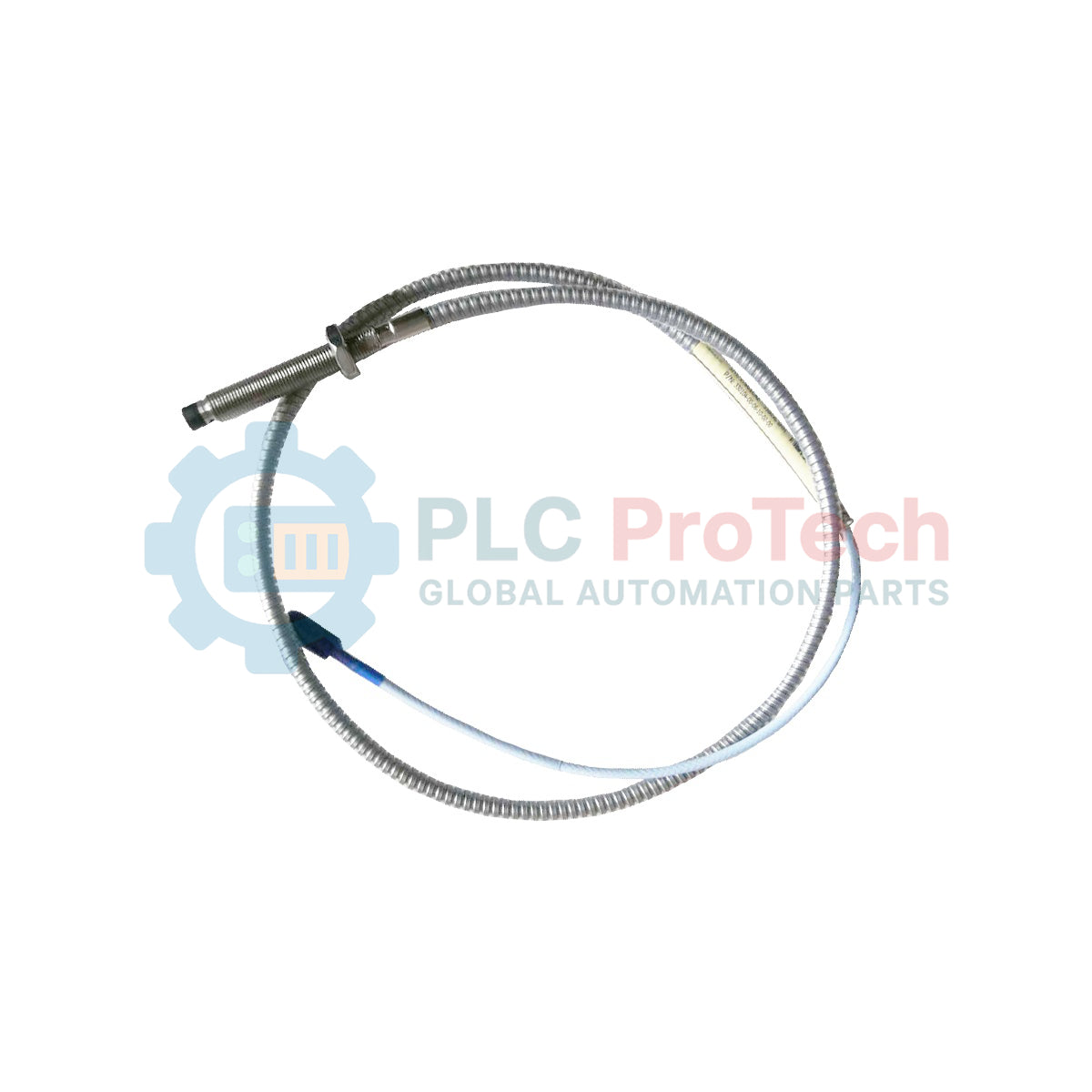

330104-01-05-05-02-CN Bently Nevada Probe Proximity 8 mm 3300 XL

Ikhtisar Produk

 330104-01-05-05-02-CN  adalah probe kedekatan pemasangan terbalik khusus dalam seri 3300 XL 8 mm Bently Nevada yang terkenal di seluruh dunia. Transduser ini dirancang untuk lingkungan berkebutuhan tinggi pada Instrumentasi Supervisori Turbin (TSI), dengan menyediakan pengukuran penting untuk getaran radial, gaya dorong aksial, dan kecepatan. Berbeda dari probe standar, seri 330104 terutama dirancang untuk aplikasi yang mengharuskan probe dipasang dari "dalam ke luar" atau melalui rakitan rumah pemasangan terbalik tertentu.

Dengan memanfaatkan prinsip arus eddy, probe 8 mm ini memberikan solusi tanpa kontak untuk memantau perpindahan poros dengan presisi submikron. Probe ini merupakan komponen peringatan dini yang penting untuk melindungi aset berputar bernilai tinggi—seperti pompa sentrifugal, kompresor, dan turbin gas—dari kegagalan mekanis katastrofik. Arsitektur 3300 XL memastikan stabilitas suhu yang unggul dan respons linear yang tetap konsisten di berbagai kondisi iklim industri.

Konfigurasi Teknis

Kode model  330104-01-05-05-02-CN  mengikuti logika yang presisi untuk menentukan jejak mekanis dan kepatuhan regional sensor.

Panjang Tanpa Ulir (01)

The 01 Opsi ini menetapkan bagian tanpa ulir sepanjang 10 mm di ujung probe. Desain ini membantu mencegah ulir probe macet pada braket pemasangan berdinding tipis dan memungkinkan penyesuaian kedalaman yang lebih presisi selama proses penyetelan celah.

Panjang Casing Keseluruhan (05)

The 05 Penanda ini menunjukkan panjang casing total 50 mm (sekitar 2,0 inci). Bodi ringkas ini ideal untuk rumah bantalan dengan ruang bebas terbatas, saat ruang internal sangat terbatas.

Panjang Total (05)

Probe ini memiliki panjang kabel total  0,5 meter (1,6 kaki) . Sebagai probe "stubby", perangkat ini dirancang untuk langsung terhubung ke kabel ekstensi 3300 XL, sehingga sambungan frekuensi tinggi tetap dekat dengan casing mesin untuk perlindungan yang lebih baik.

Konektor dan Kabel (02)

Unit ini menggunakan konektor ClickLoc™ koaksial miniatur dengan kabel standar. Sistem ClickLoc™ menggunakan mekanisme penguncian positif berlapis emas yang menghilangkan kebutuhan akan kunci torsi dan mencegah kehilangan sinyal akibat getaran mesin.

Persetujuan Lembaga (CN)

Sufiks CN menunjukkan bahwa unit khusus ini disertifikasi untuk digunakan di Tiongkok. Unit ini memiliki persetujuan NEPSI/CCC-Ex yang diperlukan untuk pemasangan di area berbahaya, sehingga memastikan kepatuhan hukum dan teknis untuk proyek di wilayah tersebut.

Spesifikasi Teknis

Keunggulan Rekayasa

 330104-01-05-05-02-CN dirancang untuk bertahan dalam kondisi "kotor" mesin industri.

• Ketahanan terhadap Cairan: Ujung probe dicetak dari polifenilena sulfida (PPS) berkinerja tinggi, sehingga tahan terhadap air, uap, dan oli turbin sintetis.

• Keandalan Berlapis Emas: Setiap konektor ClickLoc™ dilapisi emas untuk mencegah oksidasi—penyebab umum penyimpangan sinyal pada sistem pemantauan getaran.

• Kompatibilitas Sistemik: Probe ini sepenuhnya kompatibel dengan sistem kabel ekstensi 5 meter dan 9 meter 3300 serta 3300 XL, sehingga dapat diintegrasikan dengan lancar ke rak TSI yang sudah ada.

Panduan Instalasi & Pemeliharaan

Pembuatan celah yang tepat merupakan faktor terpenting dalam memastikan data getaran yang akurat.

Kalibrasi Tegangan Celah

Pasang probe dan pantau tegangan DC melalui Proximitor® Sensor. Untuk sistem 3300 XL 8 mm, celah sebesar -10,00 VDC biasanya menempatkan probe di pusat fisik rentang linear 80 mil. Pastikan poros berada pada posisi operasional "normal" (dingin vs. panas) saat menyetel probe dorong aksial.

Radius Tekukan Minimum

Jangan menekuk kabel koaksial dengan radius kurang dari 25,4 mm (1,0 inci). Penekukan berlebihan dapat merusak pelindung internal, sehingga menimbulkan "noise" yang mungkin ditafsirkan oleh sistem pemantauan sebagai getaran poros yang sebenarnya.

Torsi Pengencangan

Saat memasang probe ke dalam lubang berulir, pastikan mur pengunci dikencangkan hingga sekitar 13,6 N·m (120 in·lb). Pengencangan berlebihan dapat mengubah bentuk casing probe, sedangkan pengencangan yang kurang dapat menyebabkan "probe chatter" dan alarm palsu.

FAQ Teknis

Q1: Apa perbedaan antara 330101 dan model 330104 ini?

A1: 330101 adalah probe pemasangan standar (ulir di bagian luar), sedangkan 330104 adalah probe  pemasangan terbalik . 330104 dirancang khusus untuk digunakan pada housing probe 3300 XL Bently Nevada atau ketika probe harus dipasang dari dalam mesin.

Q2: Apakah panjang total "05" (0,5 m) mencakup kabel ekstensi?

A2: Tidak, panjang 0,5 m hanya merujuk pada kabel "pigtail" yang terpasang permanen pada kepala probe. Untuk membuat sistem yang berfungsi, Anda harus menghubungkannya ke kabel ekstensi 3300 XL agar mencapai panjang sistem total 5,0 m atau 9,0 m.

Q3: Apakah probe ini kompatibel dengan monitor non-Bently Nevada?

A3: Probe ini menghasilkan sinyal mentah yang harus dikondisikan oleh Proximitor® Sensor Bently Nevada. Setelah dikondisikan menjadi sinyal standar 200 mV/mil, sinyal tersebut dapat dibaca oleh sistem PLC atau DCS apa pun dengan catu daya -24V dan input 4-20mA atau tegangan mentah.

Q4: Apakah versi "CN" dapat digunakan di luar Tiongkok?

A4: Secara teknis, ya. Versi "CN" memenuhi standar fisik dan kelistrikan yang sama seperti versi "00", tetapi mencakup tanda sertifikasi regional tambahan. Versi ini terutama digunakan untuk memastikan kepatuhan terhadap undang-undang keselamatan industri Tiongkok.
